Merkmale
  • 320 Watt 4+2 Kanal Mischverstärker
  • Eingang 1 zusätzlich mit XLR, Eingang 2 & 3 mit RJ45 für BM 3001 Systemsprechstelle
  • Kanal 1 mit VOX Priorität
  • Kanal 1 – 4 mit schaltbarer Priorität über pot. freien Kontakt
  • Präsenz Regelung und High-Pass Filter
  • 2 x AUX Eingang mit Bass- und Höhenregler
  • Music On Hold und PRE Ausgänge
  • Digitaler Gong- und Sirenengenerator
  • 24V/0.5A Pflichtruf-Relais-Ausgang
  • Status- Priorität- und Pegel LED

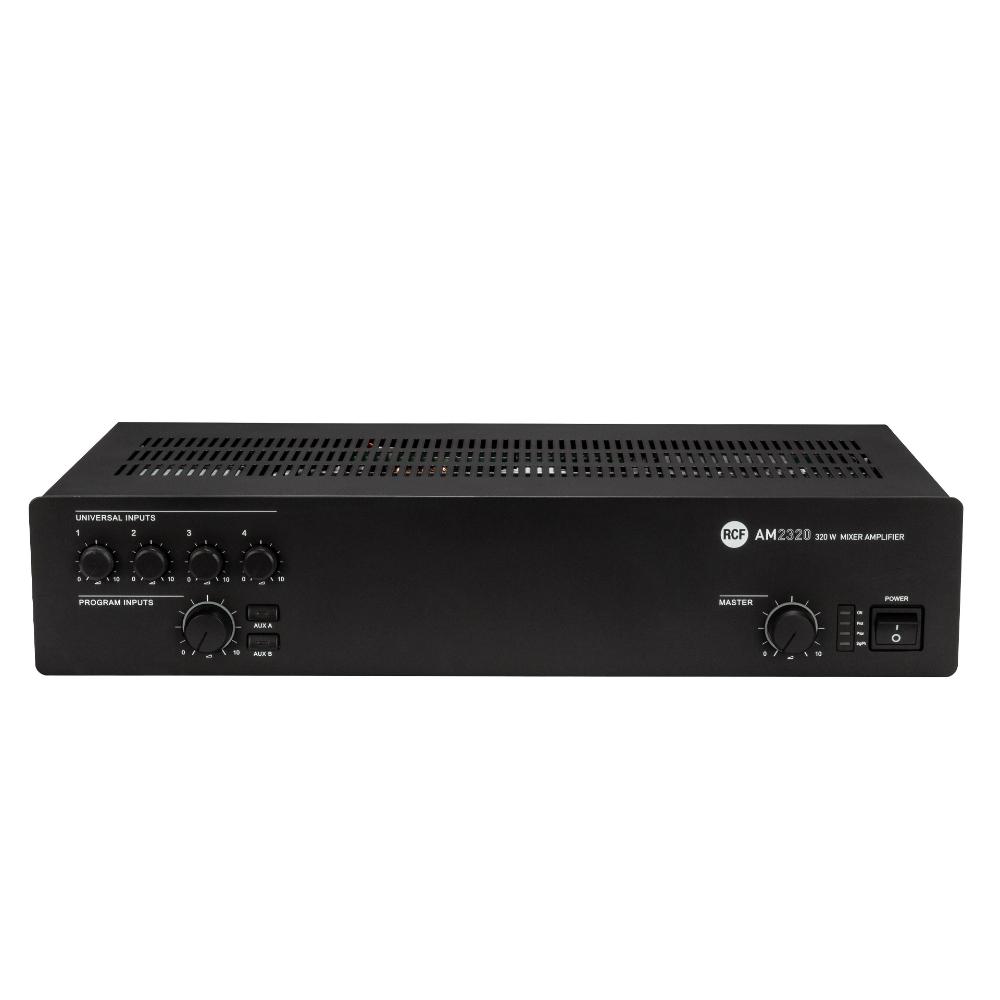

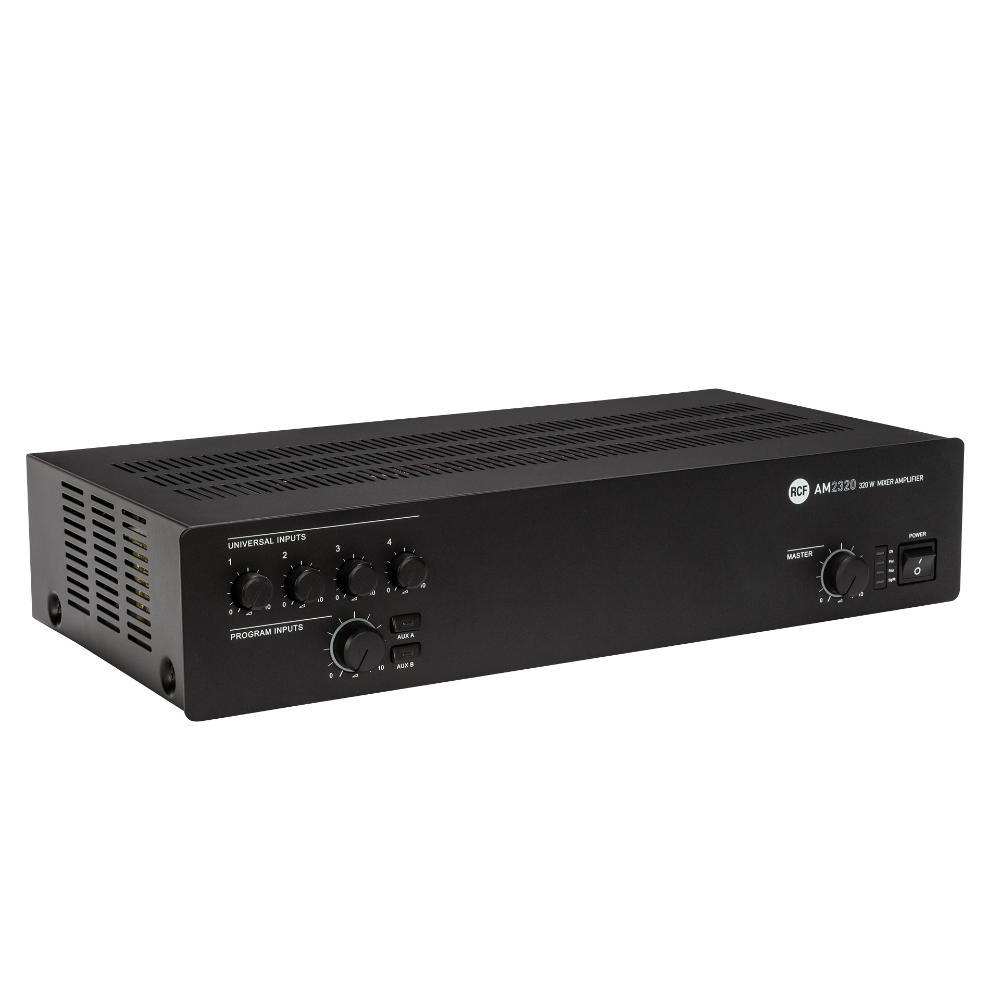

Der AM 2320 ist ein Mischverstärker mit 4 universellen Mik./Line Eingängen und 2 AUX Line Eingängen. Der interne Verstärker hat eine Leistung von 320 Watt kann an niederohmigen (4 Ohm) oder hochohmigen (70/100V) Lautsprechernetzen betrieben werden.

Part number:

12135059
AM 2320
EAN 8024530006464

Spezifikationen
Technische daten (Verstärker)
Frequenzgang (-3dB)
50 Hz ÷ 14 Hz
Verzerrung (THD+N) @ 1 kHz
<0.3 %
Input-sektion
Gesamtzahl an Eingängen
8
Symmetrisch
7
Unsymmetrisch
2
Mono
7
Stereo
2
Line-Eingang
2
Leitungsverbinder
RCA
Mix + Line Eingänge
4
Mic + Line Anschluss
Euroblock, XLR
Mic + Line Phantom
32 V DC
VOX:
Yes
Sprechstelleneingang
2
Sprechstellenanschluss
RJ45
Sprechstellen Kommando
Contact
Schaltkontakteingänge (GPI)
2
Ausgangs-sektion
Signal-Ausgangsnummer
2
Ausgangsbuchsen
RCA
Anschluss Versorgungsspannung
Euroblock
Prozessing
Klangeinstellungen
Yes
Hochpass-Filter
150 Hz
Konfiguration und steuerung
Konfiguration
DIP switch, Front panel
Priorität
Yes
Music on hold
Yes
Signalton
Yes
Schutzschaltungen
Kühlung
Convection
Kurzschluss
Yes
Thermisch
Yes
DC
Yes
Sicherung
Yes
Strombedarf
Betriebsspannung (V ~ Hz)
220-240/115 V~ 50/60Hz
Spannungswahl
Internal
Stromverbrauch (MAX (W)
600 W
Physikalische daten
Farbe
Black
Rack-Einbau
19", 2U
Größe
Höhe
88 mm / 3.46 inches
Breite
442 mm / 17.4 inches
Tiefe
230 mm / 9.06 inches
Gewicht
5.4 kg / 11.9 lbs
Versandinformationen
Verpackung Höhe
200 mm / 7.87 inches
Verpackung Breite
500 mm / 19.69 inches
Verpackung Tiefe
330 mm / 12.99 inches
Verpackungsgewicht
6 kg / 13.23 lbs
