Merkmale
  • 600 Watt continuous program power handling Mid-Bass
  • 2.5-inch , fibreglass outside aluminum voice coil
  • 100 dB Sensitivity
  • 50 Hz - 3.5 kHz Frequency range
  • Dual-forced air ventilation for minimum power compression
  • Triple-roll surround and exponential cone geometry
  • 100 Watt Continuous program power handling HF
  • Frequency range: 1200Hz – 20kHz
  • 1.75-inch Diaphragm, 1.0-inch Exit Throat
  • 2-slot, optimised geometry phase plug

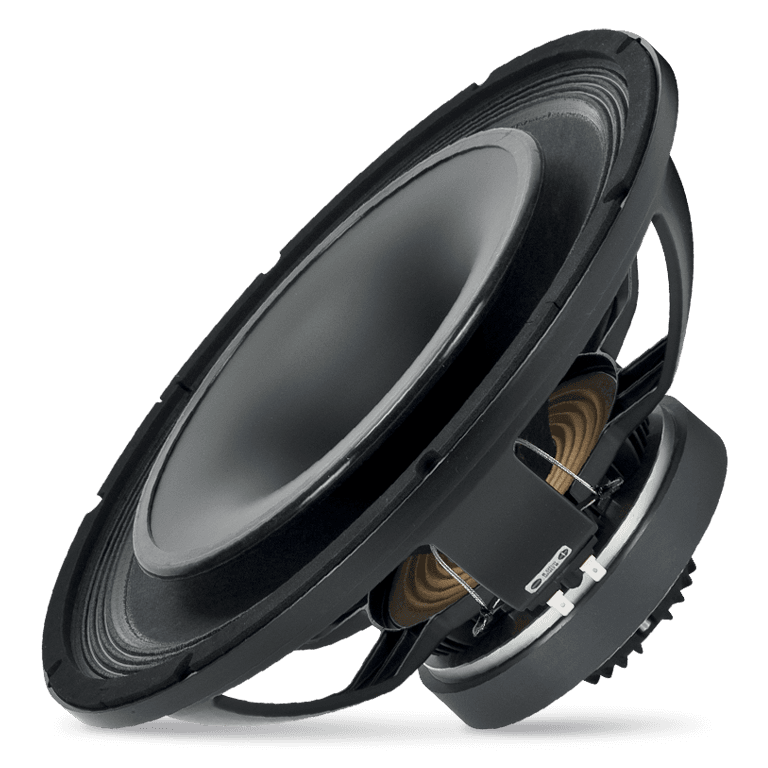

The CX15G251 is a lightweight coaxial driver with excellent linearity and high efficiency. The CX15G251 radiates a coherent single spherical wave front with perfect dispersion control. The design is powered from a large sized single ceramic ring magnet that provides an extremely high flux density and BL factor. The new hyper-vented aluminium basket and magnetic assembly design provide an excellent heat dissipation and lower power compression. Special air-forced ventilations are provided for voice coil, magnet assembly and basket. A 2,5” voice coil combined a strength fibreglass former and aluminium wire drives the mid-bass cone with high efficiency and a good extension. The 1,7” dome compression driver, loaded to a 60° conical waveguide, provides a clear vocal output and a perfect high frequency extension.


ARCHIVED

Part number:

11100099
CX15G251

Spezifikationen
Allgemeine spezifikationen
Nominal Durchmesser:
15 inch / 381 mm
Zugehörige Impedanz (Ohm):
8.00 ohm
Programm Power (Watt)
600 W
Belastbarkeit:
300 W
Empfindlichkeit (dB):
100.0 dB
Frequenzbereich:
50 - 3500 Hz
Nenndurchmesser Membran
330 mm / 12.99 inch
Maximale Auslenkung vor Schaden:
30 mm / 1.18 inch
Minimale-Impedanz (Ohm):
6.4 ohm
Schwingspulendurchmesser:
2.5 inch / 63 mm
Schwingspulenträgermaterial:
Aluminium
Spulenlänge:
0.55 inch / 14 mm
Layeranzahl:
1
Art von Schichten:
outside
Obere Polplattenstärke:
8 mm / 0.31 inch
Konusdesign:
Curved
Surround Material:
Polycotton
Surround Design:
Triple roll
Doppelbelüftung (Innen/Aussen):
Yes
Spinne
Single
Thiele - small parameters
Resonanzfrequenz (Fs) (Hz):
41 Hz
Gleichstromwiderstand (Re) (Ohm):
5.20 ohm
Mechanische Güte (Qms):
7.60 Qms
Elektrische Güte (Qes):
0.41 Qes
Gesamt Q-Faktor (Qts)
0.39 Qts
Kraftfaktor (BL-Factor) (T x m):
14.90 T x m
effektiv bewegte Masse (Mms)(g)
70.0 g
Äquivalentes Luftnachgiebigkeitsvolumen (Vas) (Liter)
219.0 liters
effektive Membranfläche (Sd) (m2)
0.090 m2
Maximale lineare Auslenkung (Xmax) (mm):
5 mm
Schwingspuleninduktivität L @ 1kHz (Le1k) (mH)
0.50 mH
Halbraum-Wirkungsgrad r=1m (eff) (%)
3.50%
Spezifikationen (Treiber)
Austrittsöffnung Halsdurchmesser: (mm) (Zoll)
1.0 inch / 25 mm
Zugehörige Impedanz (Ohm):
8.00 ohm
Programm Power (Watt):
100 W
Belastbarkeit (Watt):
50 W
Empfindlichkeit (dB):
105 dB
Frequenzbereich:
1200 - 20000 Hz
Material Diaphragma:
Polymide
Aufhängungsmaterial
Polymide
Aufhängungskonstruktion:
Flat
Minimale-Impedanz (Ohm):
6.50 ohm
Schwingspulendurchmesser:
1.75 inch / 44 mm
Schwingspulenträgermaterial:
Edgewound Aluminium
Layeranzahl:
1.00
Art von Schichten:
outside
Magnetische Flussdichte (T):
1.6 T
Phase Plug Design:
2 slot
Phase Plug Material
PP Composite
Magnet:
Ceramic
Spezifikationen (Horn)
Horn Anschlussöffnung
25 mm / 1 inch
Horizontaler Abstrahlwinkel:
60°
Vertikaler Abstrahlwinkel:
60°
Grenzfrequenz (Hz)
1800 Hz
Material:
Structural Polyurethane
Montagehinweise
Gesamtdurchmesser:
388 mm / 15.28 inches
Lochkreis Durchmesser:
369-373 mm / 14.53-14.69 inch
Lochdurchmesser:
6 mm / 0.24 inch
Ausschnittsgröße bei frontaler Montage
355 mm / 13.98 inch
Schallwandöffnung für rückseitige Montage:
358 mm / 14.09 inch
Vom Treiber verdrängtes Volumen (bei frontaler Montage)
3.5 liters / 0.14 ft3
Standardkonformität
CE Zeichen:
Yes
Größe
Höhe:
183 mm / 7.2 inches
Durchmesser:
388 mm / 15.28 inches
Gewicht:
7 kg / 15.43 lbs
Versandinformationen
Verpackung Höhe:
240 mm / 9.45 inches
Verpackung Breite:
440 mm / 17.32 inches
Verpackung Tiefe:
440 mm / 17.32 inches
Verpackungsgewicht:
8.5 kg / 18.74 lbs
