ARCHIVED
COMMERCIAL AUDIO

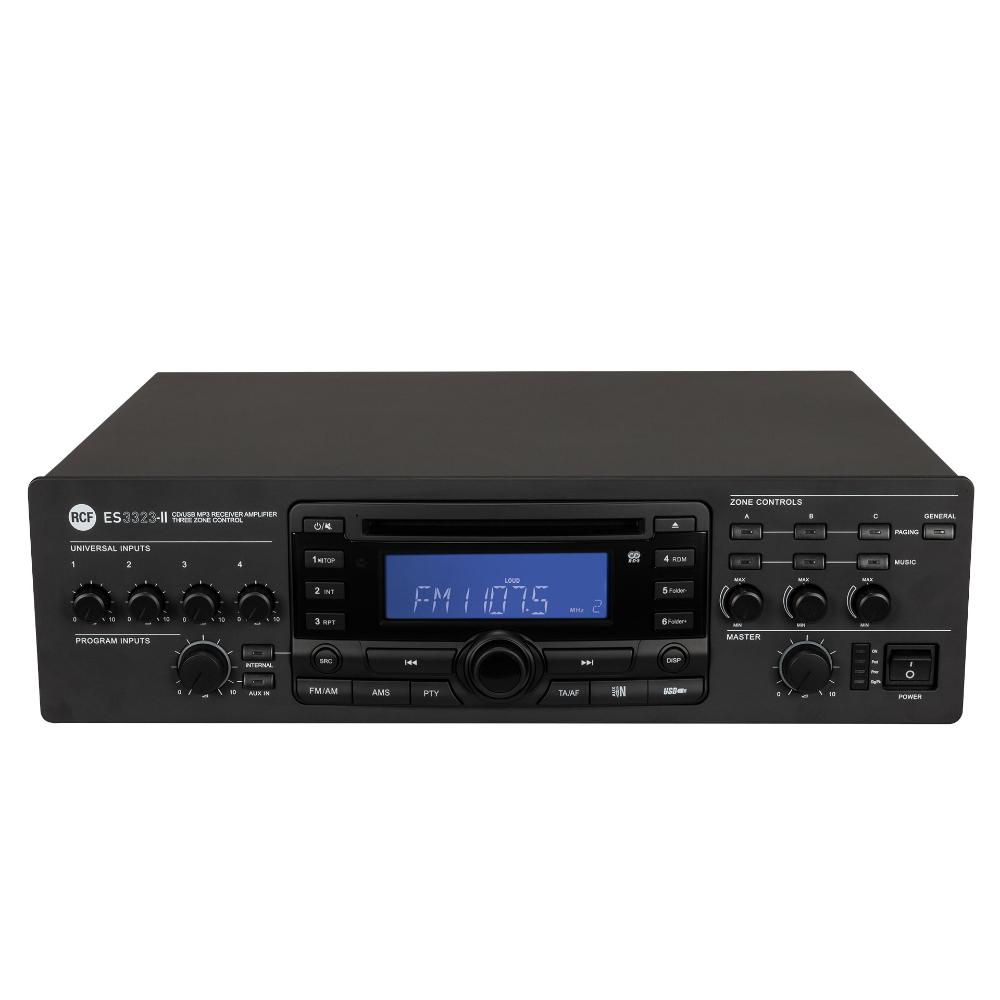

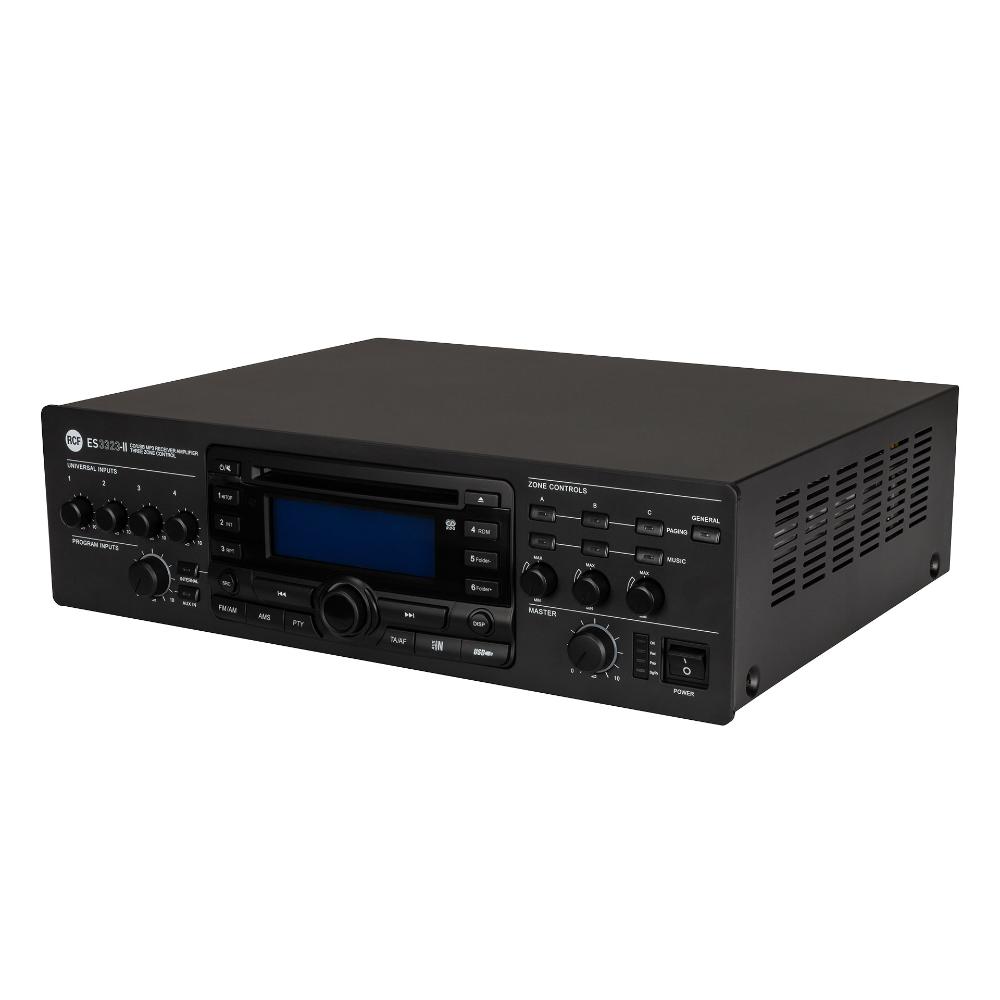

ES 3323 II

DIGITALER 3-ZONEN RECEIVER MIT CD/USB/BLUETOOTH MP3 PLAYER
  • Class-D Verstärker mit 320 Watt an 70/100V
  • 4 Universelle MIC/Line Eingänge mit Phantomspeisung, Presence und High-Pass Filter
  • zusätzliche RJ 45 Buchsen für Kanal 2 und 3 für einen direkten Anschluss der BM 3003 3-Zonen Sprechstelle
  • Einstellbare Priorität, VOX Priorität für Kanal 1
Unterstützung
Merkmale Spezifikationen Verwandte Produkte Downloads
Unterstützung
Merkmale
  • Class-D Verstärker mit 320 Watt an 70/100V
  • 4 Universelle MIC/Line Eingänge mit Phantomspeisung, Presence und High-Pass Filter
  • zusätzliche RJ 45 Buchsen für Kanal 2 und 3 für einen direkten Anschluss der BM 3003 3-Zonen Sprechstelle
  • Einstellbare Priorität, VOX Priorität für Kanal 1
  • 2 AUX Eingänge für Zuspieler mit Tone Kontrolle und separater Lautstärkeregelung
  • Frontseitiger USB Port für USB MP3 Files
  • Music on Hold und PRE Ausgänge
  • Ein- & Ausgang für zweiten Verstärker für unabhängige Ruf- und Musikprogramme
  • Mikroprozessorsteuerung
  • PROTECT-PRIORITY-SIGN/PEAK LED

Der ES 3323 ist ein 3-Zonen Mischverstärker mit 4 universellen Mik.-/Line Eingängen, einem AUX-Eingang, einem CD/USB/BLUETOOTH-MP3 Player und einem Radio. Der interne Verstärker hat eine Leistung von 320 Watt /100V die auf drei regelbare Ausgänge aufgeteilt werden kann. Über die frontseitigen Bedienelemente kann eine Durchsage individuell auf die Zonen zugeteilt werden, mit einem externen Verstärker (z.B. UP 2321) kann in den anderen Zonen bei einer Durchsage weiterhin Musik abgespielt werden.

ARCHIVED

Part number:

12135105
ES 3323 II
EAN 8024530012083

Spezifikationen
Technische daten (Verstärker)
Frequenzgang (-3dB)
20 Hz ÷ 20 Hz
Verzerrung (THD+N) @ 1 kHz
<0.3 %
Input-sektion
Gesamtzahl an Eingängen
8
Symmetrisch
5
Unsymmetrisch
3
Mono
8
Mic Eingänge
1
Mic Anschlüsse
XLR
Line-Eingang
1
Leitungsverbinder
RCA
Mix + Line Eingänge
4
Mic + Line Anschluss
Euroblock
Mic + Line Phantom
32 V DC
VOX:
Yes
Sprechstelleneingang
2
Sprechstellenanschluss
RJ45
Sprechstellen Kommando
Contact
Schaltkontakteingänge (GPI)
1
Ausgangs-sektion
Signal-Ausgangsnummer
5
Ausgangsbuchsen
RCA
Anschluss Versorgungsspannung
Euroblock
Prozessing
Klangeinstellungen
Yes
Hochpass-Filter
150 Hz
Konfiguration und steuerung
Konfiguration
DIP switch, Front panel
Priorität
Yes
Music on hold
Yes
Signalton
Yes
Schutzschaltungen
Kühlung
Convection
Kurzschluss
Yes
Thermisch
Yes
DC
Yes
Sicherung
Yes
Audioquellen
CD
Yes
FM Tuner
Yes
USB-Stick
Yes
Bluetooth
Yes
Strombedarf
Betriebsspannung (V ~ Hz)
220-240/115 V~ 50/60Hz
Spannungswahl
Internal
Stromverbrauch (MAX (W)
600 W
Physikalische daten
Farbe
Black
Rack-Einbau
19", 3U , Optional rack mounting accessory required
Größe
Höhe
127 mm / 5 inches
Breite
444 mm / 17.48 inches
Tiefe
345 mm / 13.58 inches
Gewicht
10.1 kg / 22.27 lbs
Versandinformationen
Verpackung Höhe
240 mm / 9.45 inches
Verpackung Breite
440 mm / 17.32 inches
Verpackung Tiefe
530 mm / 20.87 inches
Verpackungsgewicht
11.97 kg / 26.39 lbs
