Merkmale
  • 5" Woofer mit 1" Kompressionstreiber
  • Leistungsauswahl (100 V): 30 W – 10 W – 10 W – 5 W
  • 94 dB Empfindlichkeit
  • Farbe weiß RAL 9016 und schwarz RAL 7021
  • Plastic body, steel grille
  • Protection grade IP 55

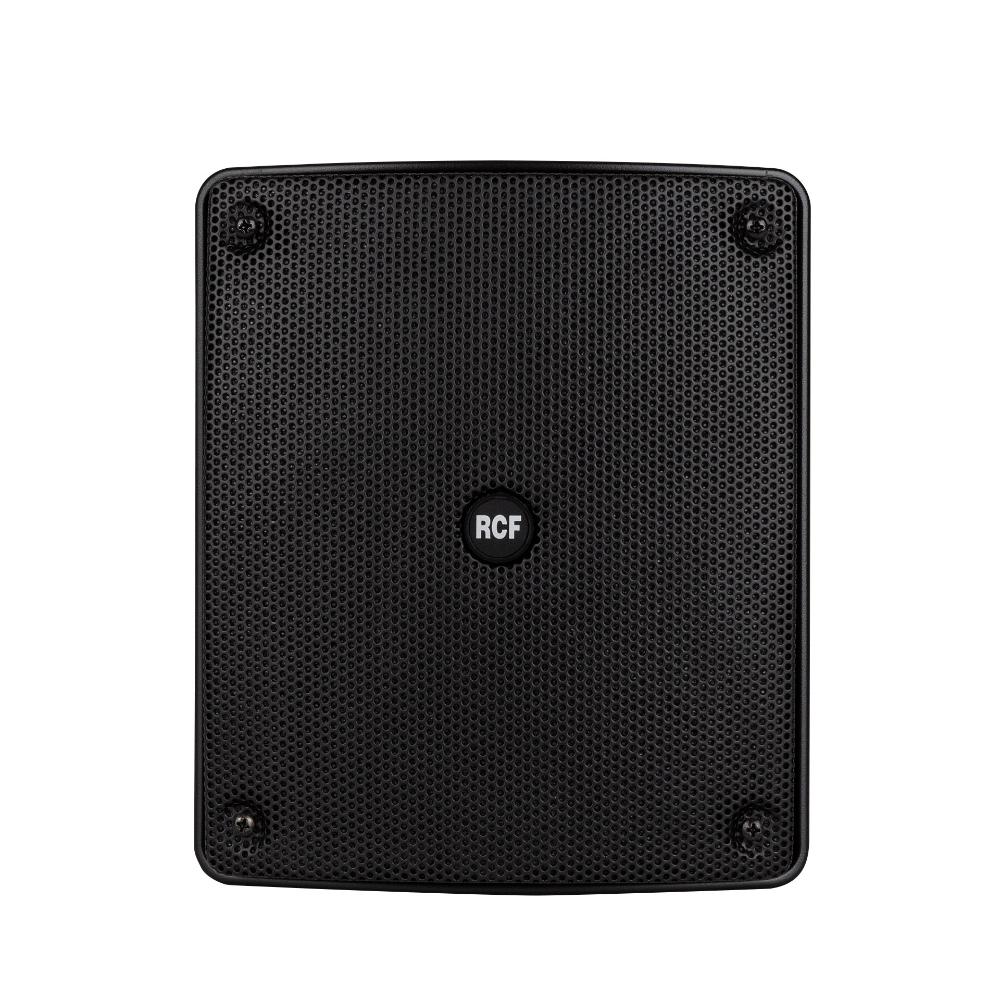

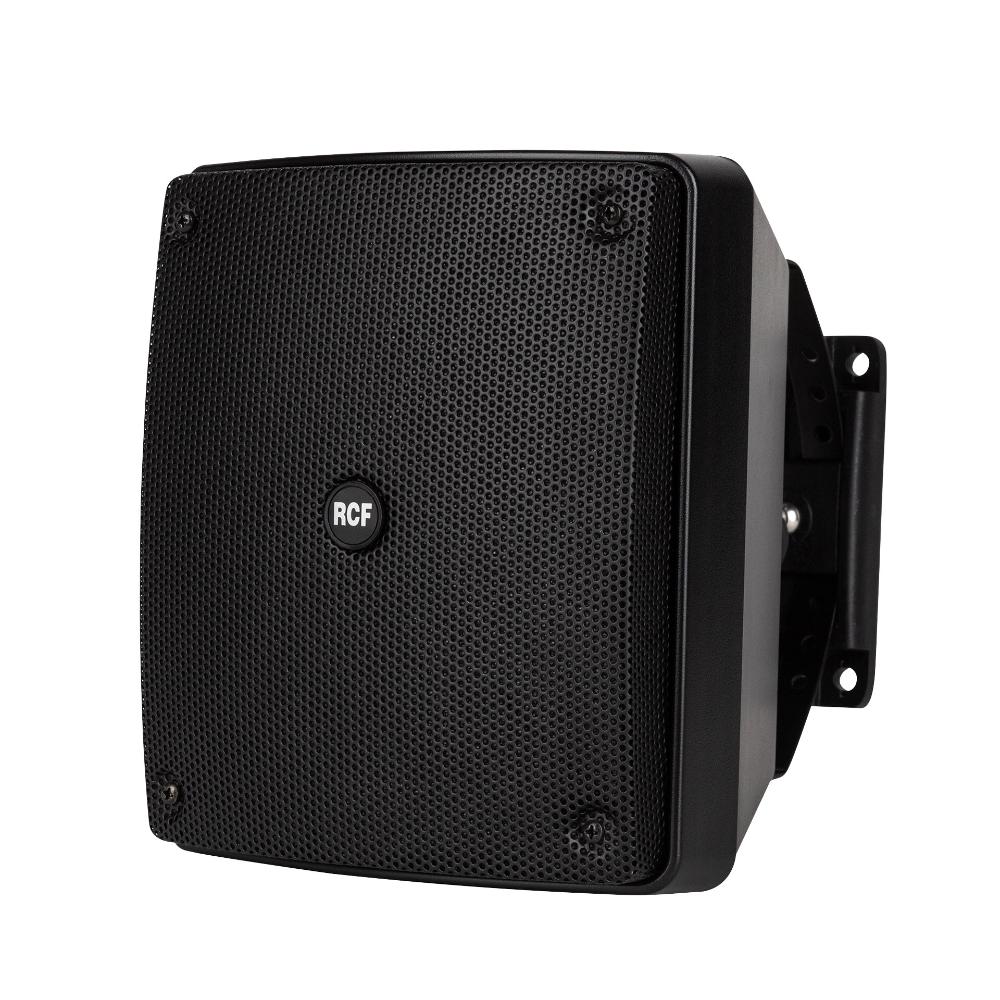

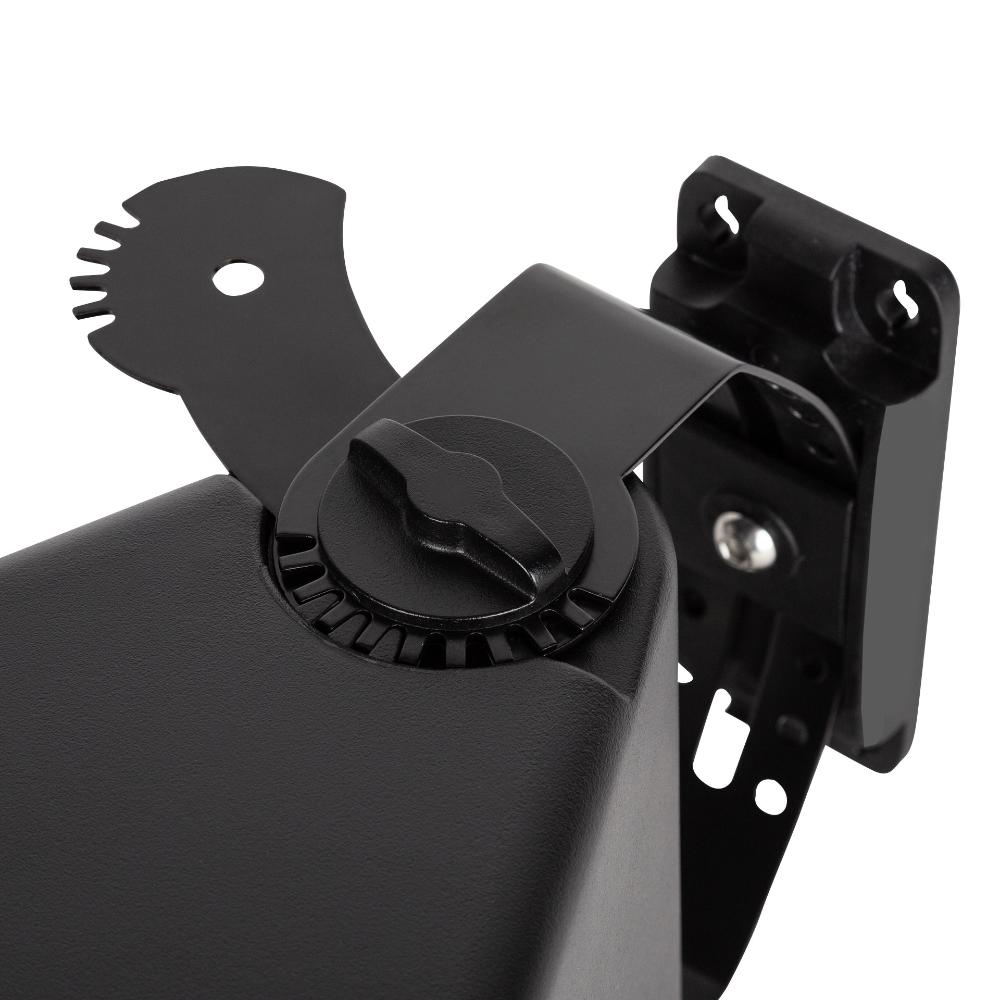

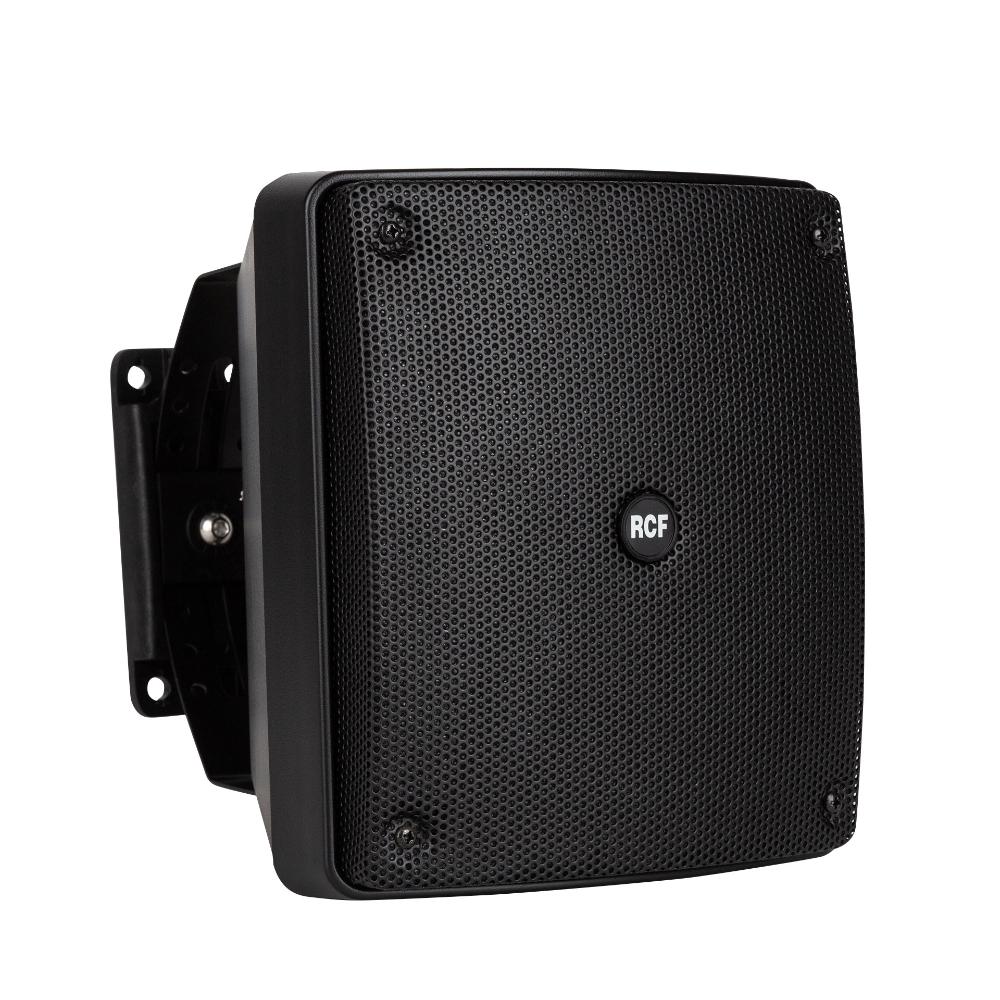

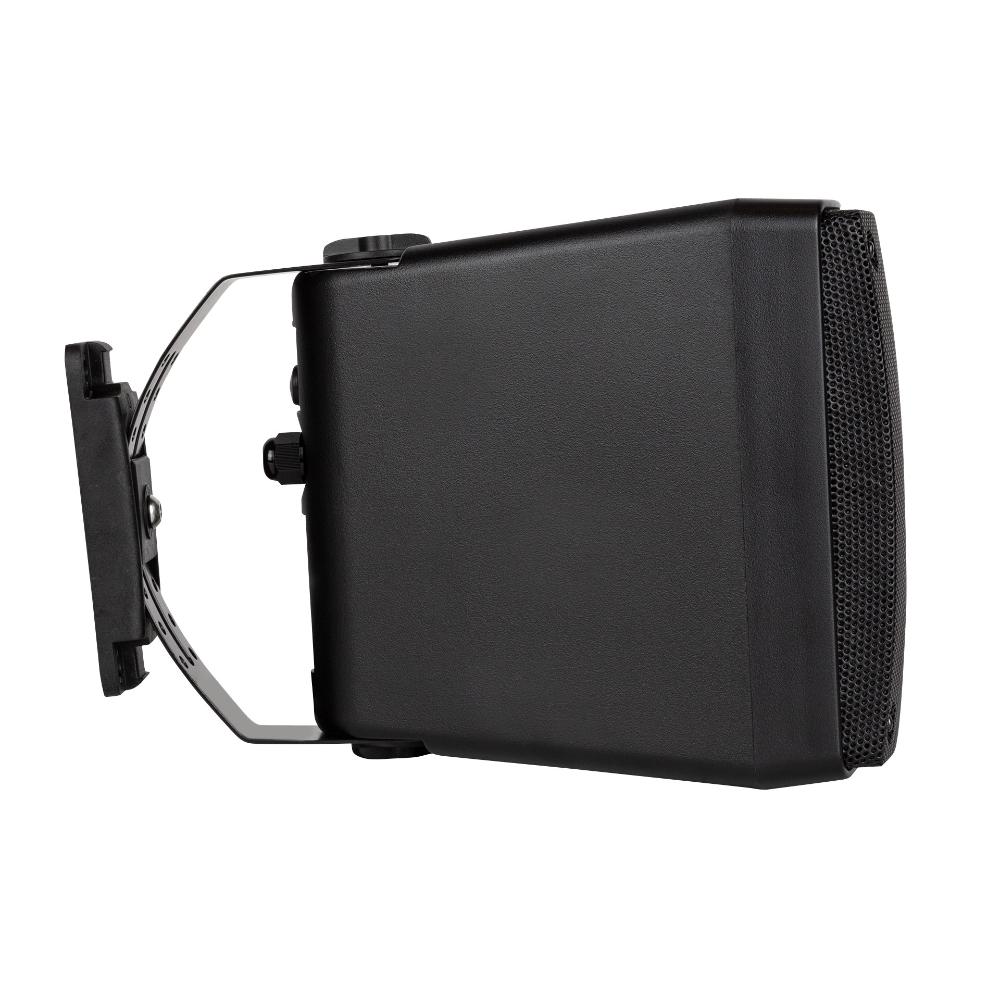

Der MQ80P ist ein horngeladener 2-Wege Soundprojektor, ideal geeignet in mittlere Räume für eine detailgetreue Sprach- und Musikwiedergabe. Der RCF MQ80P hat eine Abstrahlcharakteristik von 90°x60°, durch das trapezförmige Gehäuse lassen sich zwei oder mehrerer MQ80P sehr gut clustern, um eine größere Fläche je Installationspunkt zu beschallen. Durch die IP55 konforme Bauart lässt sich der MQ80P sowohl im Innen- als auch im Außenbereich installieren. Der Woofer besteht aus einem Chassis mit PP beschichtetem Papier Konus und Gummisicke, das in einem Bass Reflex Gehäuse montiert ist(Der Port kann für Außenanwendungen versiegelt werden). Der Tweeter besteht aus einem horngeladenen Kompressionstreiber mit Phase Plug, der einzigen Möglichkeit in lauten und geräuschvollen Umgebungen eine klare und verständliche Sprachübertragung zu erzielen. Durch den U-Bügel mit mehreren Installationspunkten lässt sich der MQ80P sehr leicht installieren und präzise ausrichten. Der Anschluss erfolgt über ein mehradriges Kabel. Der Drehschalter für 8 Ohm und 70/100V Einstellungen befindet sich einer abgedichteten Abdeckung. Das Gehäuse ist aus UV-bestädingem, selbstverlöschendem und hochverdichtetem Polystyrol mit Metallfrontgitter.

Part number:

13000094
MQ 80P B
Black - RAL 7021, EAN 8024530005771

13000096
MQ 80P W
White - RAL 9016, EAN 8024530005795

Spezifikationen
Spezifikation
Frequenzgang (-10dB)
100 Hz ÷ 20000 Hz
Max SPL @ 1m:
114 dB
Horizontaler Abstrahlwinkel:
90°
Vertikaler Abstrahlwinkel:
60°
System-Empfindlichkeit
94 dB
Power sektion
Amplification
Full Range
Nominalimpedanz
8 ohm
Leistungsaufnahme
60 W
Paek Power
240 W PEAK
Übergangsfrequenz
3000 Hz
Enpfohlener Verstärker
DMA 504, DMA 162, DMA 82, DMA 162P, ES 2160, ES 3080, AM 2320, AM 2160, AM 2080, AM 1125, UP 8504, UP 8502, UP 8501, UP 2321, UP 2162
Schallwandler
Kompressionstreiber:
1 x 1.0''
Woofer
1 x 5.0''
Input/Output sektion
Eingangsbuchsen
Cable
Ausgangsanschlüsse
Cable
Transformator mit Konstantspannung
100 V
Auswahl der Leistung 1
30 W - 333 ohm
Auswahl der Leistung 2
20 W - 500 ohm
Auswahl der Leistung 3
10 W - 1000 ohm
Auswahl der Leistung 4
5 W - 2000 ohm
Standardkonformität
IP Schutzgrad
IP 55
Safety agency
CE compliant
Physikalische daten
Gehäuse Material
Plastic
Hardware
Wall mount bracket
Gitter
Steel
Farbe
White - RAL 9016, Black - RAL 7021
Größe
Höhe
223 mm / 8.78 inches
Breite
191 mm / 7.52 inches
Tiefe
236 mm / 9.29 inches
Gewicht
3.65 kg / 8.05 lbs
Versandinformationen
Verpackung Höhe
285 mm / 11.22 inches
Verpackung Breite
305 mm / 12.01 inches
Verpackung Tiefe
250 mm / 9.84 inches
Verpackungsgewicht
4.36 kg / 9.61 lbs
