VOICE ALARM EN54

UP 9501

POWER AMPLIFIER UNIT
  • 500 W power amplifier
  • Background music local input
  • Dual AC and DC power supply
  • Monitored speakers outputs
Wo zu kaufen
Merkmale Spezifikationen Zubehör Downloads
Wo zu kaufen
Merkmale
  • 500 W power amplifier
  • Background music local input
  • Dual AC and DC power supply
  • Monitored speakers outputs
  • PC software configuration
  • 12 configurable monitored GPI
  • 8 configurable monitored GPO
  • Spare amplifier funcionality

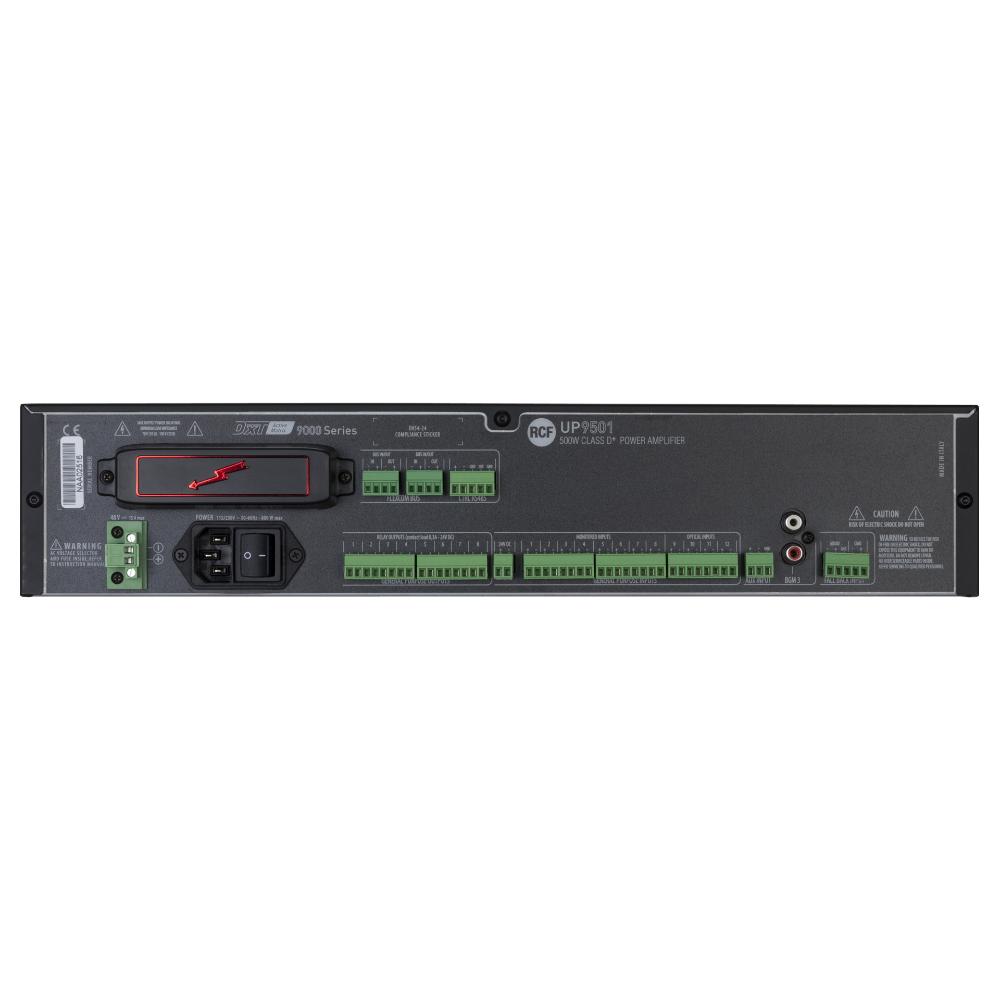

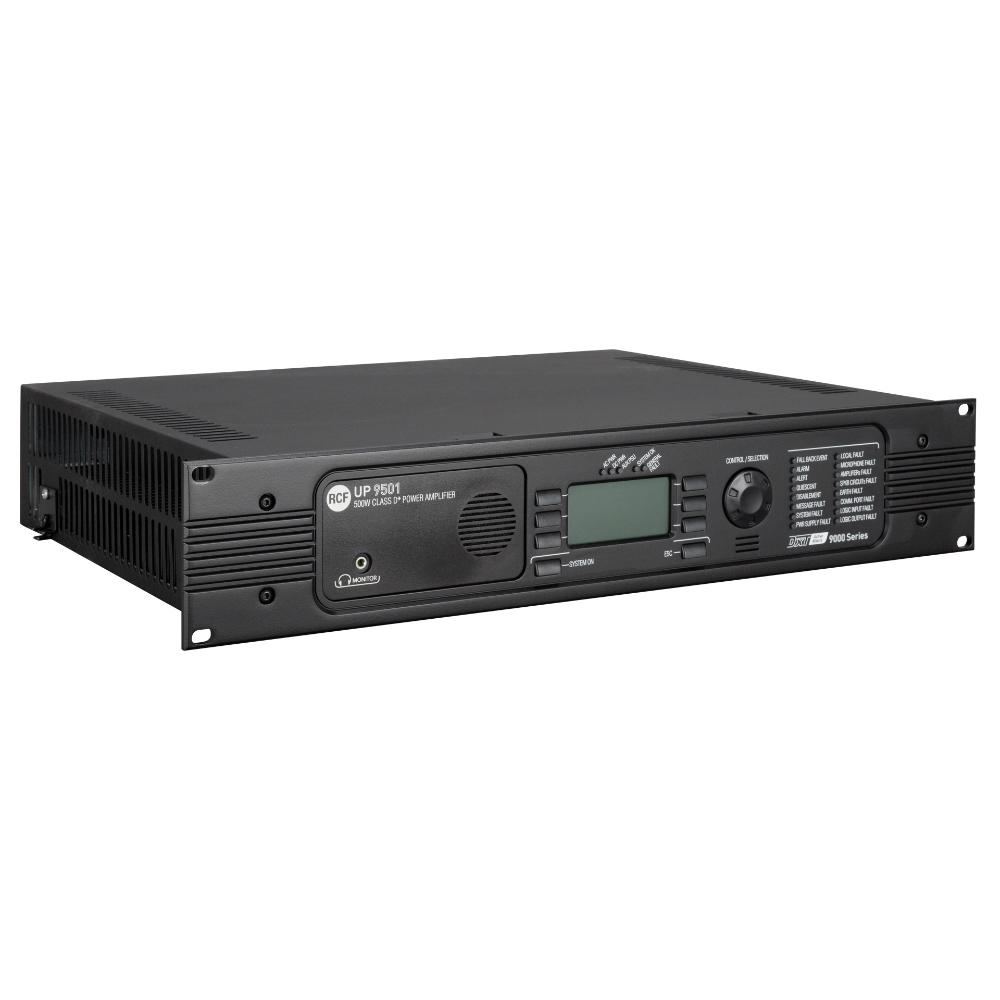

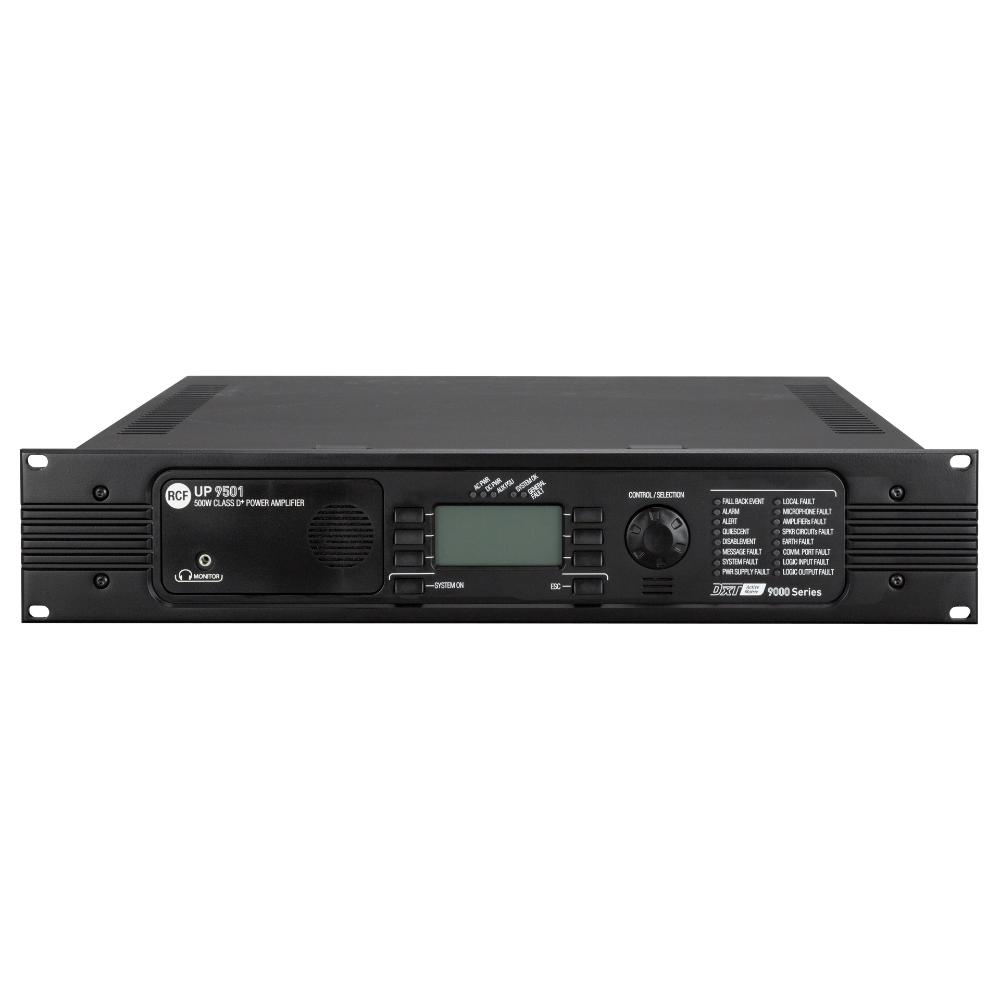

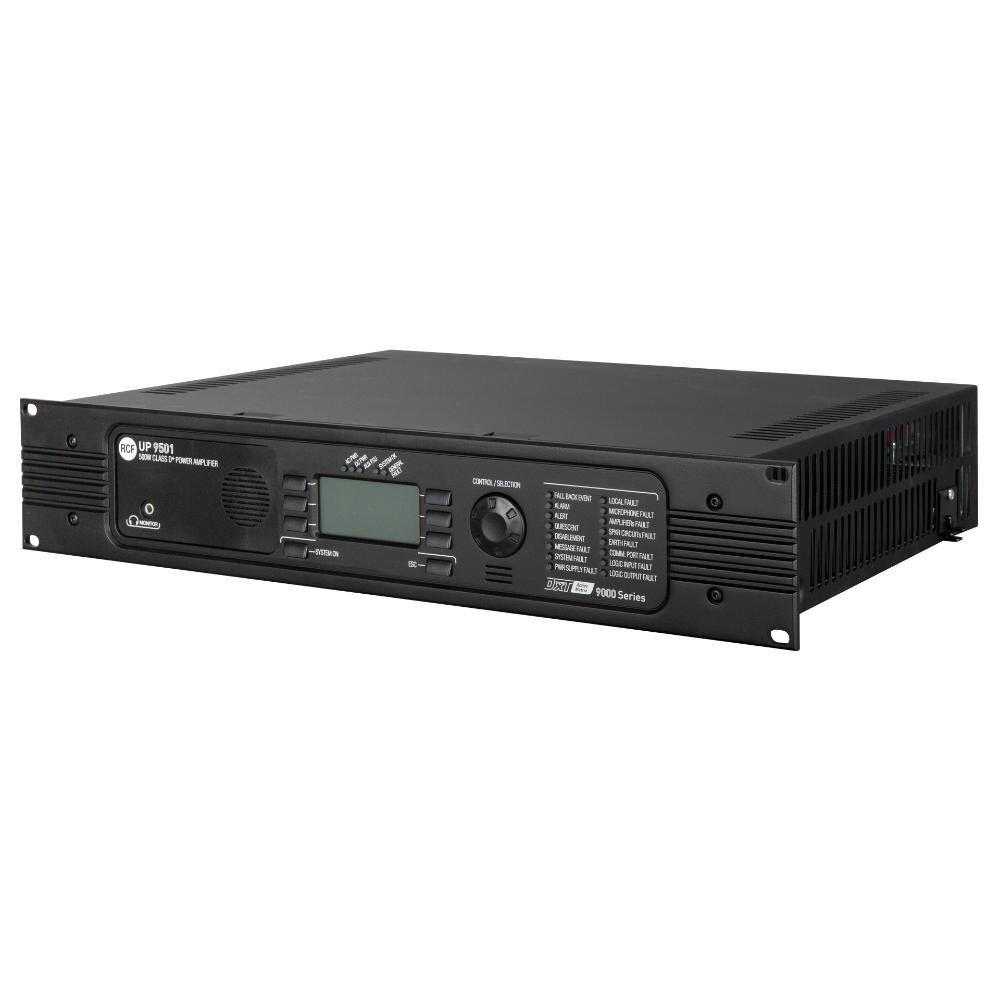

UP 9501 is the DXT 9000 system power amplifier unit equipped with 1 x 500 W Class D power amplifier and can be connected to both MU and MX master units to implement the desired system's total power. It can be programmed as spare amplifer unit and automatically replace damaged units.

Part number:

17170161
UP 9501
EAN 8024530007669

Spezifikationen
Systeminformationen
Zahl der überwachten Zonen
1
Eingebauter Verstärker
Yes
automatische Umschaltung auf einen Havarieverstärker
Yes
Anzahl der gleichzeitig verfügbaren Notfall-Audiokanäle
1
Kommunikations Bus
RCF bus
Verbundene Einheiten
FTP CAT 5, FTP CAT 6, J-Type fire-rated
Fernüberwachung
Yes
Technische daten (Verstärker)
Klasse Verstärker
D
Anzahl der Kanäle
1
Ausgangsleistung @ 100 V (W)
500 W RMS
A/B Lautsprecherlinie
Yes
Frequenzgang (-3dB)
20 Hz ÷ 20000 kHz
Verzerrung (THD+N) @ 1 kHz
<0.01 %
Line Ring
Yes
Input-sektion
Gesamtzahl an Eingängen
3
Symmetrisch
2
Unsymmetrisch
1
Mono
3
Line-Eingang
3
Leitungsverbinder
Euroblock, RCA
Schaltkontakteingänge (GPI)
12
Programmierbare GPI
Yes
Überwachte Schaltkontakteingänge (GPI)
8
Galvanisch Getrennter Schaltkontakteingang (GPI)
4
Ausgangs-sektion
Signal-Ausgangsnummer
1
Ausgangsbuchsen
JACK
Versorgungsspannungsleitung
1
Anschluss Versorgungsspannung
Euroblock
Schaltkontaktausgänge (GPO)
8
Programmierbare GPO
Yes
Überwachte Schaltkontaktausgänge (GPO)
8
Prozessing
DSP
Yes
EQ-Filter
Yes
Kompressoren
Yes
Delay
Yes
Klangeinstellungen
Yes
Hochpass-Filter
200 Hz
Automatische Gain Regelung
Yes
Steuerung
Konfiguration
Front panel, PC Software
Schutzschaltungen
Kühlung
Convection/Forced
Kurzschluss
Yes
Thermisch
Yes
DC
Yes
Sicherung
Yes
VHF (Very High Frequencies)
Yes
Strombedarf
Betriebsspannung (V ~ Hz)
220-240/115 V~ 50/60Hz
Spannungswahl
Internal
DC power
Yes
DC power Wert
48 V
Maximale Stromaufnahme AC (A)
4
Maximale Stromaufnahme DC (A)
15
Stromverbrauch (MAX (W)
800 W
Standardkonformität
EN54-16 zertifiziert
Yes
CPR Nummer
0068-CPR-002/2014
Physikalische daten
Rack-Einbau
19", 2U
Größe
Höhe
88 mm / 3.46 inches
Breite
482 mm / 18.98 inches
Tiefe
350 mm / 13.78 inches
Gewicht
7.8 kg / 17.2 lbs
Versandinformationen
Verpackung Höhe
204 mm / 8.03 inches
Verpackung Breite
549 mm / 21.61 inches
Verpackung Tiefe
474 mm / 18.66 inches
Verpackungsgewicht
7.8 kg / 17.2 lbs
