Caractéristiques
  • 600 Watt continuous program power handling
  • 2.5-inch , fibreglass outside, aluminum voice coil
  • 99.5 dB Sensitivity
  • 50 Hz - 3.5 kHz Frequency range
  • Dual-forced air ventilation for minimum power compression
  • M -roll surround and exponential cone geometry
  • Demodulation ring
  • 100 Watt Continuous program power handling HF
  • 1.75-inch Diaphragm, 1.0-inch Exit Throat
  • Frequency range: 1200Hz – 20kHz

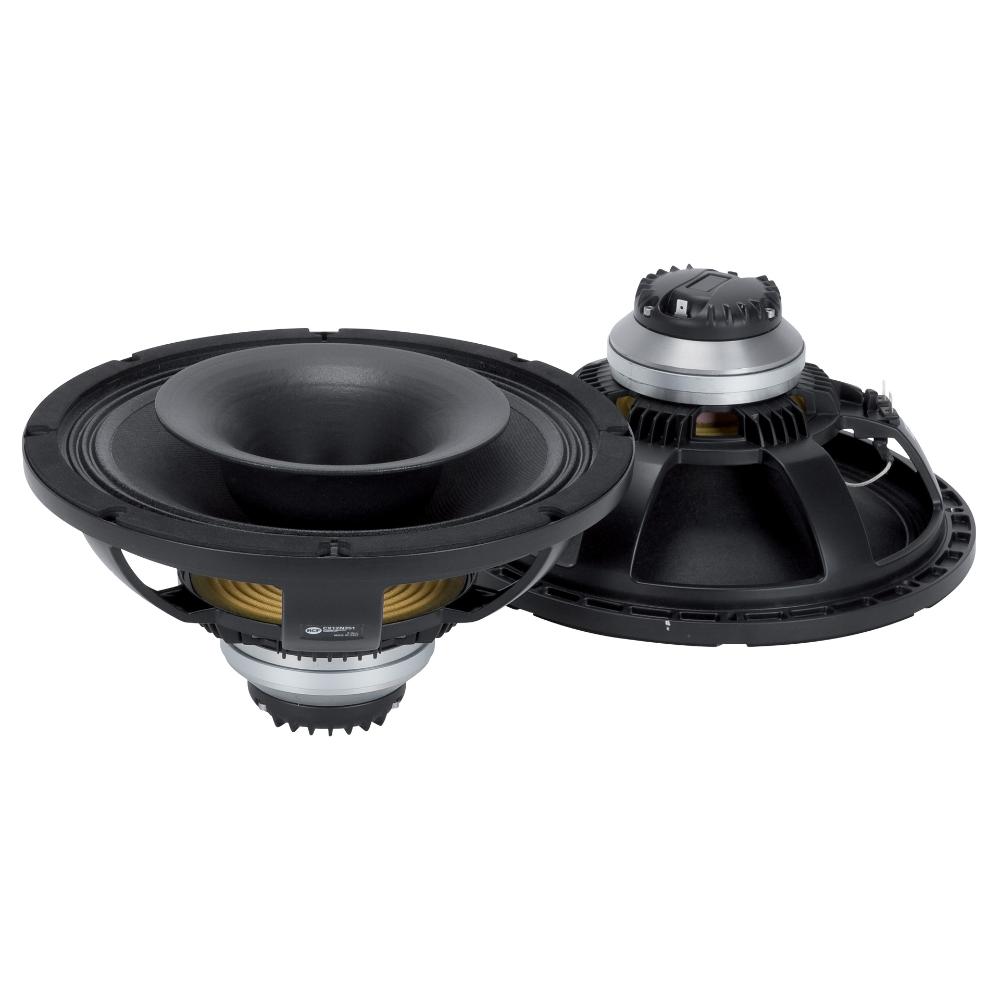

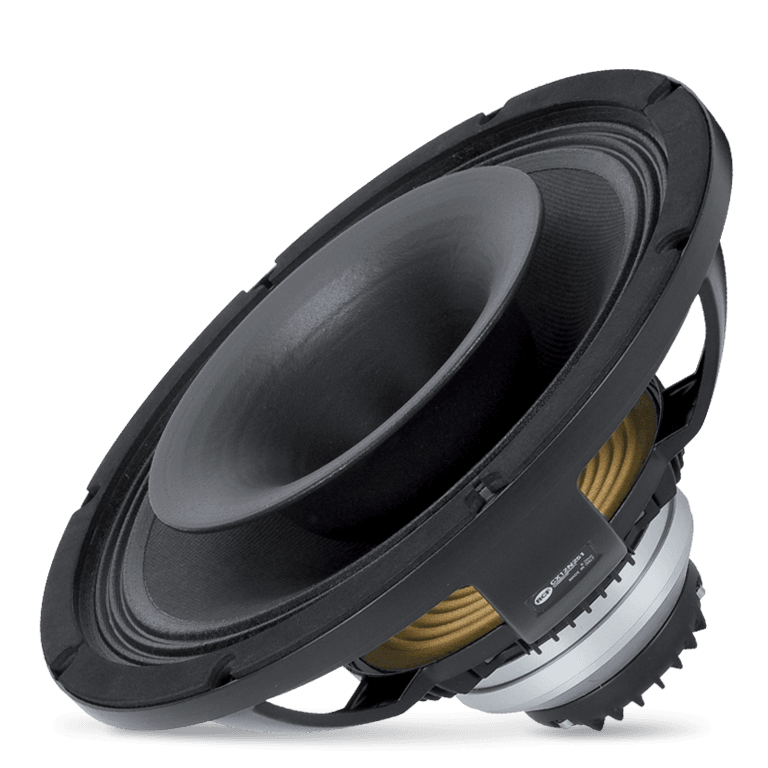

The CX12N251 is a lightweight coaxial driver with excellent linearity and high efficiency. The CX12N251 radiates a coherent single spherical wave front with perfect dispersion control. The design is powered from a large sized single neodymium ring magnet that provides an extremely high flux density and BL factor. The new hyper-vented aluminium basket and magnetic assembly design provide an excellent heat dissipation and lower power compression. Special air-forced ventilations are provided for voice coil, magnet assembly and basket. A 2,5” voice coil combined a strength fibreglass former and aluminium wire drives the mid-bass cone with high efficiency and a good extension. The 1,7” dome compression driver, loaded to a 60° conical waveguide, provides a clear vocal output and a perfect high frequency extension.

Part number:

11100069
CX12N251
8ohm

Caractéristiques
Sspecifications generales
Diamètre nominal
12 inch / 305 mm
Impédance relative (Ohm)
8.00 ohm
Tension du programme (Watt)
600 W
Capacité de tension
300 W
Sensibilité (dB)
100.0 dB
Gamme en fréquences
50 - 3500 Hz
Diamètre effectif du piston
260 mm / 10.24 inch
Excursion max. avant endommagement
30 mm / 1.18 inch
Impédance minimale (Ohm)
6.4 ohm
Diamètre de la bobine mobile
2.5 inch / 63 mm
Longueur de la bobine mobile
0.55 inch / 14 mm
Nombre de couches
1
Type de couches
outside
Épaisseur du plateau supérieur
8 mm / 0.31 inch
Conception du cône
Curved
Design suspension
Triple roll
Ventilation à deux niveaux de puissance
Yes
Parametres T-S
Fréquence de résonance (Fs) (Hz)
60 Hz
Résistance au courant continu (Re) (Ohm)
5.20 ohm
Facteur mécanique (Qms)
5.40 Qms
Facteur électrique (Qes)
0.28 Qes
Facteur total (Qts)
0.26 Qts
Facteur BL (BL) (T x m)
17.50 T x m
Masse mobile effective (Mms) (g)
41.0 g
Air chargé Cas équivalent (Vas) (litres)
62.0 liters
Surface effective du piston (Sd) (m2)
0.050 m2
Excursion linéaire max. (Xmax) (mm)
5 mm
Inductance de la bobine mobile @ 1 kHz (Le1k) (mH)
1.20 mH
Efficacité demi-espace (Eff) (%)
5.20%
Specifications generales moteur
Diamètre de la gorge de sortie
1.0 inch / 25 mm
Impédance minimale (Ohm)
8.00 ohm
Tension du programme (Watt)
100 W
Capacité de tension (Watt)
50 W
Sensibilité (dB)
109 dB
Gamme en fréquences
1200 - 20000 Hz
Conception des suspensions
Flat
Impédance minimale (Ohm)
6.50 ohm
Diamètre de la bobine mobile
1.75 inch / 44 mm
Nombre de couches
1.00
Type de couches
outside
Densité du flux (T)
1.9 T
Conception de la prise de phase
2 slot
Specifications generales pavillon
Diamètre de la gorge
25 mm / 1 inch
Angle de couverture horizontale
60°
Angle de détection vertical
60°
Fréquence de coupure (Hz)
1800 Hz
Informations montage
Diamètre total
320 mm / 12.6 inches
Diamètre du cercle de boulonnage
295-304 mm / 11.61-11.97 inch
Diamètre du trou du boulon
6 mm / 0.24 inch
Découpe frontale de montage du haut-parleur
288 mm / 11.34 inch
Découpe arrière de montage du haut-parleur
288 mm / 11.34 inch
Espace occupé par le pilote
2.4 liters / 0.09 ft3
Taille
Hauteur
165 mm / 6.5 inches
Diamètre
320 mm / 12.6 inches
Poids
3.6 kg / 7.94 lbs
Infos colisage
Hauteur du colis
214 mm / 8.43 inches
Largeur du colis
339 mm / 13.35 inches
Profondeur du colis
354 mm / 13.94 inches
Poids du colis
4.1 kg / 9.04 lbs
