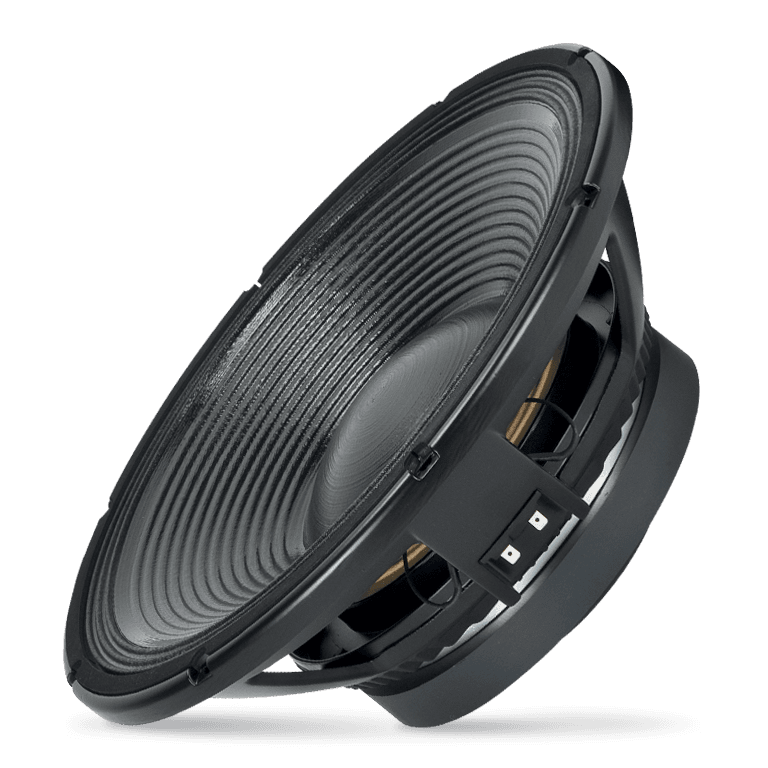

PRECISION TRANSDUCERS

LF15X401

WOOFER
  • 4-inch, fiberglass inside/outside copper voice coil
  • 3000W continuous program power handling
  • 96.5 dB Sensitivity
  • 30 Hz – 1.5 kHz Frequency range
Où acheter
Caractéristiques Caractéristiques Téléchargements
Où acheter
Caractéristiques
  • 4-inch, fiberglass inside/outside copper voice coil
  • 3000W continuous program power handling
  • 96.5 dB Sensitivity
  • 30 Hz – 1.5 kHz Frequency range
  • Dual Forced Hyperventing System
  • Dual spider design with silicon based dampening control
  • Triple-roll surround and corrugated straight cone geometry

Very linear frequency response characteristics, extreme high power handling while generating the lowest harmonic distortion of any comparable 18-inch transducer within its application range. The LF15X401 uses a fibre loaded cone assembly along with a high excursion triple roll surround. This combination provides remarkable strength and a peak to peak maximum excursion of 50 mm. The new dual forced hyper-venting system guarantee a very efficient voice coil ventilation for minimum power compression and incredible power handling.

Part number:

11100090
LF15X401
8ohm

Caractéristiques
Sspecifications generales
Diamètre nominal :
15 inch / 381 mm
Impédance nominale (Ohm) :
8 ohm
Tension du programme (Watt) :
3000 W
Capacité de tension :
1500 W
Sensibilité (dB) :
96.5 dB
Gamme en fréquences :
30 - 1500 Hz
Diamètre effectif du piston :
340 mm / 13.39 inch
Excursion max. avant endommagement :
50 mm / 1.97 inch
Impédance minimale (Ohm) :
6.5 ohm
Diamètre de la bobine mobile :
4.0 inch / 102 mm
Matériau de l’enroulement de la bobine mobile:
Copper
Longueur de la bobine mobile :
30 mm / 1.18 inch
Nombre de couches :
2
Type de couches :
inside/outside
Épaisseur du plateau supérieur :
15 mm / 0.59 inch
Conception du cône :
Straight
Matériaux de suspension :
Polycotton
Design suspension :
Triple roll
Aimants :
Ceramic
Ventilation à deux niveaux de puissance :
Yes
Spider :
Dual with silicon based damping control
Parametres T-S
Fréquence de résonance (Fs) (Hz) :
34 Hz
Résistance au courant continu (Re) (Ohm) :
5.50 ohm
Facteur mécanique (Qms) :
7.60 Qms
Facteur électrique (Qes) :
0.30 Qes
Facteur total (Qts) :
0.29 Qts
Facteur BL (BL) (T x m) :
26.50 T x m
Masse mobile effective (Mms) (g) :
170.0 g
Air chargé Cas équivalent (Vas) (litres) :
146.0 liters
Surface effective du piston (Sd) (m2) :
0.090 m2
Excursion linéaire max. (Xmax) (mm) :
12 mm
Inductance de la bobine mobile @ 1 kHz (Le1k) (mH) :
1.30 mH
Efficacité demi-espace (Eff) (%) :
1.90%
Informations montage
Diamètre total :
393 mm / 15.47 inches
Diamètre du cercle de boulonnage :
371-376 mm / 14.61-14.8 inch
Diamètre du trou du boulon :
7 mm / 0.28 inch
Découpe frontale de montage du haut-parleur :
354 mm / 13.94 inch
Découpe arrière de montage du haut-parleur :
354 mm / 13.94 inch
Espace occupé par le pilote :
4.3 liters / 0.17 ft3
Conformité standard
Safety agency:
CE compliant
Taille
Hauteur :
161 mm / 6.34 inches
Diamètre :
393 mm / 15.47 inches
Poids :
12 kg / 26.46 lbs
Infos colisage
Hauteur du colis :
209 mm / 8.23 inches
Largeur du colis :
439 mm / 17.28 inches
Profondeur du colis :
434 mm / 17.09 inches
Poids du colis :
13.5 kg / 29.76 lbs
Téléchargements

Les produits RCF sont continuellement améliorés. Toutes les spécifications sont donc sujettes à changement sans préavis.
