Caractéristiques
  • 8 x 6 configurable digital matrix
  • Powerful DSP platform on-board
  • Dual AC and DC power supply
  • Digital audio over DANTE protocol
  • PC software configuration
  • Emergency messages on monitored memory
  • 12 configurable monitored GPI
  • 8 configurable monitored GPO
  • Front panel HMI

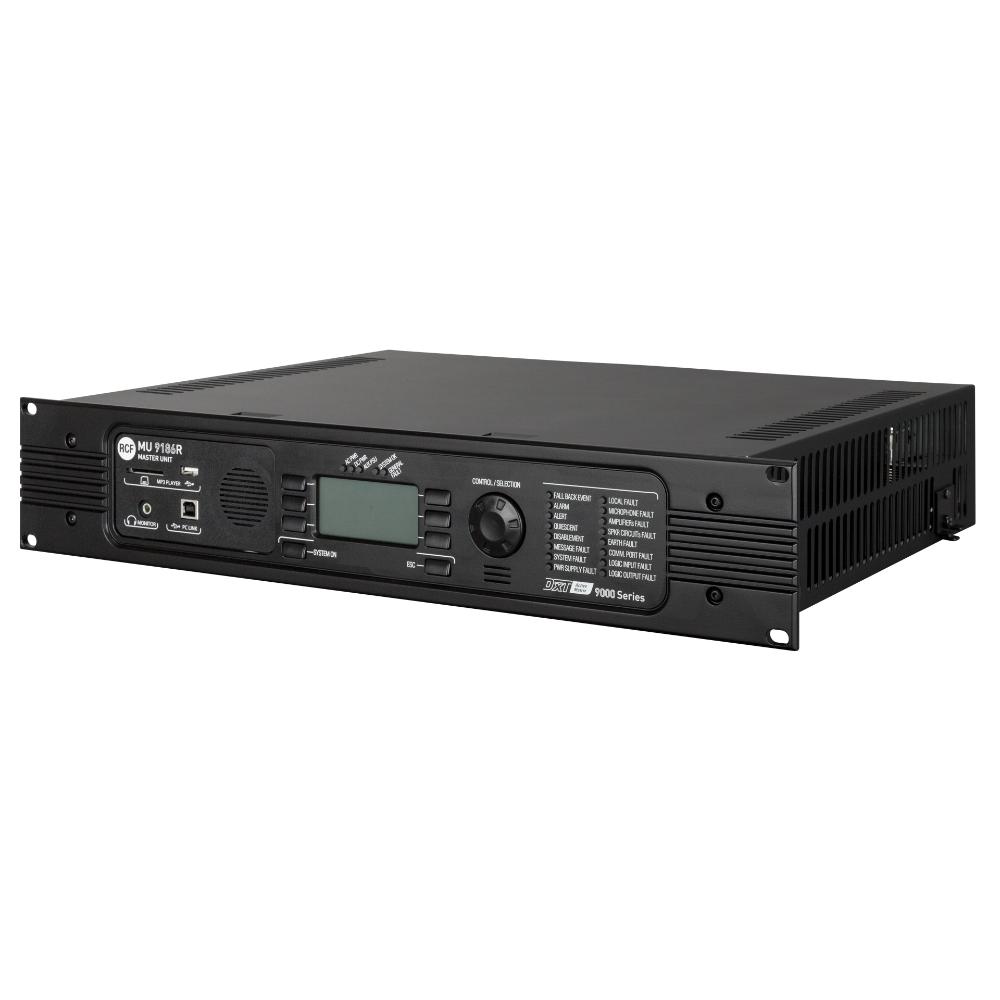

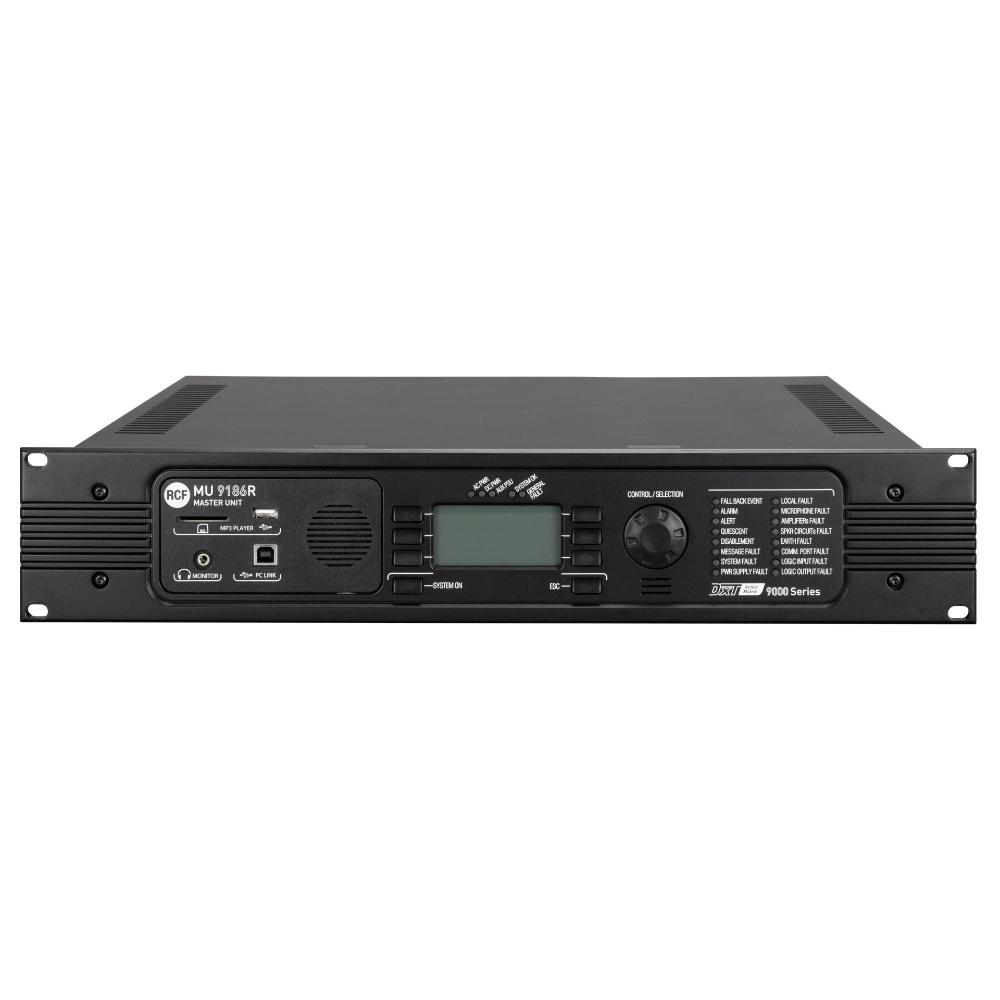

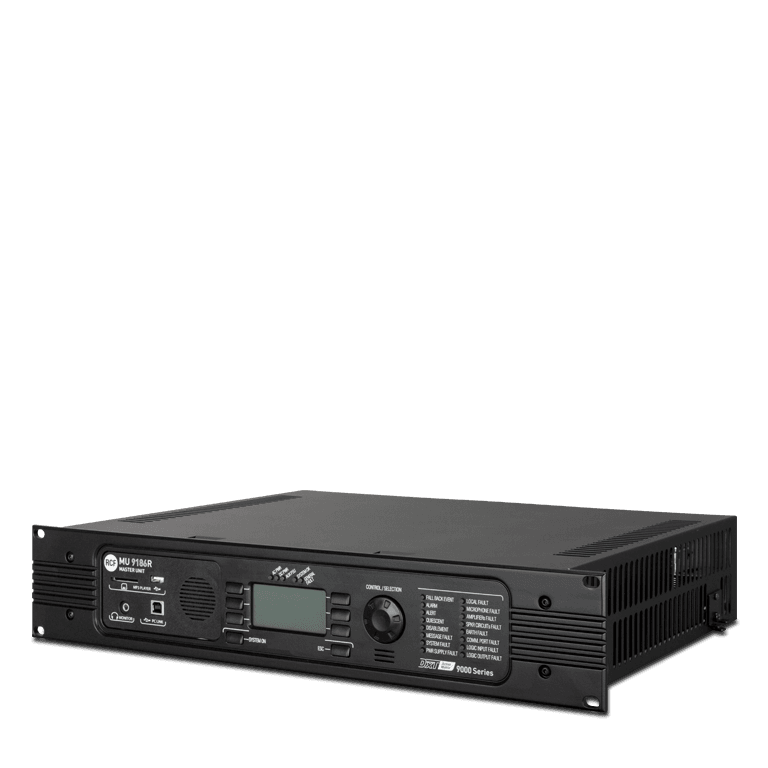

MU 9186R is the DXT 9000 system master unit without on-board power amplifier, equipped with DANTE module: it shall be used for large applications requiring to connect several distributed sub-systems. This can be achieved connecting up to 8 master units on a dedicated network and distributing two audio channels among all units. The system can be completed with several models of emergency microphone consoles, EN 54-4 power supplies, accessories and management/monitoring software.

Part number:

17170185
MU 9186R
EAN 8024530013172

Caractéristiques
Specifications système
Nombre de zones gérées :
124
Changement automatique d’amplificateur de secours :
Yes
Nombre max. de consoles :
32
Nombre de bus de la console :
2
Nombre de canaux audio simultanés d’urgence :
4
Nombre de canaux numériques :
4
Nombre max. d’unités connectées :
32
Bus de communication :
RCF bus
Connexions des unités :
FTP CAT 5, FTP CAT 6, J-Type fire-rated
Messages d’urgence pré-enregistrés intégrés :
Yes
Messages courants pré-enregistrés intégrés :
Yes
Planificateur de messages :
Yes
Commande à distance :
Yes
Section entrées
Nombre total d’entrées :
8
Équilibré :
5
Asymétrique :
3
Mono :
8
Entrées de ligne :
4
Connecteurs de ligne :
Euroblock, RCA
Entrées micro + ligne :
1
Connecteurs micro + ligne :
Euroblock
Alimentation fantôme micro + ligne :
24 V DC
VOX:
Yes
Entrées de pagination :
2
Connecteurs de pagination :
RJ45
Commande de pagination :
Serial
Urgence de pagination :
Yes
Entrées numériques :
1
Connecteurs numériques :
RJ45
Type numérique :
DANTE
Entrées d’utilité générale (GPI) :
12
Contact entrée programmable :
Yes
GPI contrôlé :
8
GPI photo-couplé :
4
Section sortie
Numéro de sortie du signal :
5
Connecteurs de sortie du signal :
JACK, RCA, RJ45
Entrées d’utilité générale (GPO) :
8
Contact sortie programmable :
Yes
GPO contrôlé :
8
Processing
DSP :
Yes
Filtres d’égalisation :
Yes
Compresseurs :
Yes
Réglages de tonalité :
Yes
Filtre passe-haut :
200 Hz
Contrôle automatique du gain :
Yes
Controles
Configuration :
Front panel, PC Software
Nombre de programmes/présélections :
64
Priorité :
Yes
Musique en attente :
Yes
Tonalité :
Yes
Protections
Système de refroidissement :
Convection/Forced
Court-circuit :
Yes
Thermique :
Yes
CC :
Yes
Fusibles :
Yes
VHF (Très hautes fréquences) :
Yes
Sources audio
Clés USB :
Yes
Carte mémoire SD :
Yes
Alimentation requise
Tension de service (V ~ Hz) :
220-240/115 V~ 50/60Hz
Réglage de la tension :
Internal
Courant continu :
Yes
Valeur du courant continu :
48 V
Courant alternatif (CA) max. (A) :
1
Courant continu (CC) max. (A) :
2
Consommation électrique (MAX) (W) :
60 W
Conformité standard
Certifié EN54-16 :
Yes
Marquage CE :
Yes
Numéro CPR :
0068-CPR-002/2014
Specifications physiques
Matériau du cabinet/caisson :
Metal
Montage en rack :
19", 2U
Taille
Hauteur :
88 mm / 3.46 inches
Largeur :
482 mm / 18.98 inches
Profondeur :
350 mm / 13.78 inches
Poids :
6.98 kg / 15.39 lbs
Infos colisage
Hauteur du colis :
204 mm / 8.03 inches
Largeur du colis :
549 mm / 21.61 inches
Profondeur du colis :
474 mm / 18.66 inches
Poids du colis :
8.72 kg / 19.22 lbs
