Exceptionnel. Puissance. Traitement.

4 x 4000 W

Puissance de sortie continue sous 2,7 ohms, en Classe D

40 bits virgule flottante Traitement audio à 96 kHz
Prêt à utiliser

Configurations et presets pour enceintes RCF

Hauteur 2U de rack

Pour systèmes son de touring et d’installation

Assignation en 32 bits d’une grande souplesse

grâce aux entrées/sorties analogiques, numériques AES/EBU et Dante

Protections sophistiquées
au niveau de chaque canal d’ampli et de l’alimentation secteur
Responsive Image

Installation fixe

Puissance et qualité pour les systèmes de sonorisation fixe

La Série XPS est le meilleur choix pour des systèmes d’installation de grande puissance pour les auditoriums, les parcs à thème et les salles de spectacle. Assurant une intégration parfaite avec les enceintes passives RCF grâce à des presets prêts à l’emploi, le XPS propose des fonctions particulièrement adaptées à l’installation : suivi amélioré du statut du système, entrées et sorties GPIO pour étendre les possibilités, routing d’une grande souplesse et intégration parfaite avec RDNet, notre plate-forme propriétaire de gestion système.

Responsive Image

Son live

Pensez Out of the Box, dans le rack

Le XPS est particulièrement à l’aise dans les applications de touring et les événements en direct de moyenne à très grande jauge. Utilisé avec des enceintes passives RCF à forte puissance, l’ampli XPS apporte une nouvelle perspective dans la gestion d’un système de sonorisation. Le concepteur système dispose désormais d’une liberté de choix totale entre des enceintes actives et des enceintes passives ou multivoies, en prenant en compte la portabilité, le poids, la facilité d’installation et de câblage, la rapidité de déploiement et la gestion à distance intégrale via RDNet

Responsive Image

La puissance, ça change tout

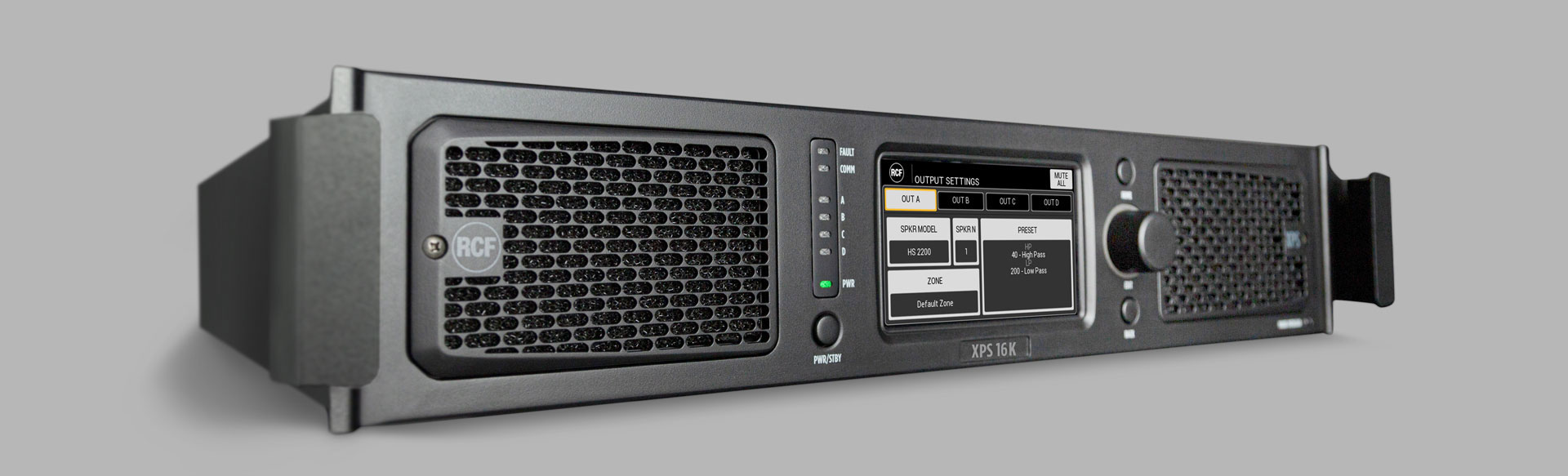

Amplificateur modulaire quatre canaux

Avec ses 4 x 4000 W de puissance de sortie continue en 2U, le XPS 16K offre une extrême densité de puissance pour les systèmes de sonorisation touring et installation. Il intègre 4 entrées/sorties analogiques et numériques AES/EBU, la compatibilité avec le réseau audio Dante et des fonctions complètes de traitement, d’optimisation système et de routing, le tout en 96 kHz. Le design moderne et modulaire de ses circuits apporte une redondance et une évolutivité totales. Il propose une collection complète de presets pour enceintes RCF, assurant un puissant traitement du signal pour une optimisation totale du système.

4 x 4000 W

CONTINUOUS POWER OUTPUTS

Une nouvelle gestion des systèmes son

Le XPS 16K est conforme à la philosophie RCF en matière de types d’enceintes : le concepteur système a toute liberté pour choisir des modèles amplifiés ou à amplification externe. Le XPS 16K offre désormais la liberté de choisir la portabilité, le poids, la facilité d’installation et câblage, la rapidité de déploiement et la gestion à distance intégrale de chaque enceinte via RDNet.

Puissance et fiabilité

RCF considère qu’une de ses missions essentielles est d’offrir aux installateurs et prestataires les meilleures technologies audio afin d’assurer un son clair et puissant. Depuis 1949, la marque propose des amplificateurs de puissance et des haut-parleurs aux professionnels de l’audio. Avec le XPS 16K, RCF franchit une nouvelle étape.



Best–in-class Signal-to-Noise,
Distortion and Dynamic Range specifications

Voici les amplificateurs XPS

Présentation du produit
Fonctionnalités avancées de traitement audio, de suivi et de contrôle, entrées/sorties, exemples d’utilisation

Puissance élevée et gestion système complète

Facile à utiliser, contrôle à distance intégral

Un grand écran tactile capacitif couleur TFT de 4,3" (diagonale 110 mm) assure le contrôle intégral du fonctionnement de l’amplificateur. L’interface utilisateur est claire et assure une navigation facile, avec de grands boutons tactiles et une molette d’édition très pratique. Les menus à contraste élevé sont conçus pour un environnement très éclairé ou ensoleillé. Grâce aux fonctions de contrôle par réseau via le protocole propriétaire RDNet Over Ethernet et à la compatibilité avec l’OSC, l’ingénieur du son bénéficie bénéficie d’un contrôle à distance intégral de l’amplificateur.

Responsive Image
Responsive Image

RCF RDNet

Contrôle en réseau etc.
Le RDNet est une plate-forme de gestion et de contrôle en réseau, destinée aux systèmes de sonorisation de petites, moyennes et grandes dimensions (arenas), et aussi pour les installations fixes complexes et étendues. Basé sur un protocole réseau propriétaire, RDNet assure un suivi et un contrôle intuitifs de chaque appareil/objet connecté à un système audio RCF. Chaque appareil possède son propre DSP : il est donc possible de rappeler des presets spécifiques ou d’effectuer des modifications de paramètres sur un appareil ou sur un groupe de plusieurs. L’utilisateur réseau peut modifier le niveau, le retard, l’égalisation (avec des filtres FIR linéaires en phase) et d’autres paramètres, y compris des configurations avancées de subwoofers. Ce contrôle ne se limite pas aux enceintes : il est également possible d’agir sur le routing et sur les paramètres de nombreux appareils RCF, par exemple des matrices numériques ou des amplificateurs.


RDNet Over Ethernet

Le RDNet-Over Ethernet (RDNet OE) est l’évolution la plus récente du protocole de gestion en réseau RDNet, conçu pour les produits RCF compatibles. Chaque XPS accueille 4 ports Ethernet sur son panneau arrière, ce qui facilite l’intégration de l’amplificateur dans n’importe quelle infrastructure réseau existante. Il est ainsi possible de relier plusieurs XPS 16K entre eux, avec d’autres appareils compatibles RDNet, ou encore à un ou plusieurs ordinateurs sur lesquels tourne le logiciel RDNet, sans devoir utiliser de périphérique externe RCF CONTROL. Les ports LAN 1-4 convergent tous vers le switch 1 Gbit/s intégré à l’amplificateur.



Gestion RDNet pour tous les types d’enceintes

Un workflow uniforme pour toutes les enceintes, actives et passives.

Le logiciel de contrôle RCF RDNet gère les amplis XPS en tant que lien intelligent entre l’utilisateur et les enceintes afin qu’elles gardent leur rôle central, qu’elles soient passives, actives ou qu’elles embarquent leur propre amplification. L’amplificateur contient la collection complète de presets pour enceintes RCF, rappelables via RDNet.



Le synoptique affiché dans le logiciel représente des unités passives et actives sous la forme d’enceintes intégrant toutes les fonctions, l’amplificateur n’apparaissant que comme simple contrôleur pour le routing des signaux et les fonctions de maintenance. L’utilisateur peut aussi créer des groupes d’enceintes et gérer les paramètres avancés de façon mixte, sans effectuer de distinction entre architecture active ou passive.

Évolutivité et détection automatique d’appareil

Intégration réseau complète via RDNet

L’amplificateur XPS est un système évolutif ne demandant qu’une liaison et des appareils Ethernet standard. RDNet détectera automatiquement tout nouvel appareil sur le réseau, en prendra immédiatement le contrôle et en assurera le suivi depuis un ordinateur distant.

Connectivité et convergence

Quatre ports RJ45 disponibles pour autres appareils, Dante et RDNet

L’amplificateur XPS constitue un système convergé pour plusieurs appareils interconnectés, ne nécessitant pas des infrastructures trop importantes. Les réseaux Dante et de contrôle convergent vers le même connecteur, ce qui simplifie le câblage et réduit les risques de dysfonctionnement.



Resultados basados en la potencia

El amplificador XPS 16K incluye 4 módulos de amplificación de 4000 Watts a 2,7 Ω con tecnología de Clase D, un modulador completo de ancho de banda PWM y distorsión ultrabaja. Con sus 16 kW de potencia continua total, es uno de los amplificadores más potentes disponibles actualmente en el mercado.

Velocidad extrema y techo dinámico óptimo
Diseño electrónico avanzado de Clase D

El diseño de riel, de voltaje extremadamente alto, proporciona niveles dinámicos de potencia máxima relativos a la potencia de salida RMS, lo que permite a los módulos ofrecer una alta potencia sin saturación y una potencia de pico extraordinaria. La alta densidad de potencia y eficiencia le brindan un techo de potencia enorme. El diseño electrónico avanzado del amplificador se ha desarrollado para lograr una distorsión ultrabaja.

Más volumen
a claridad y el rendimiento que se espera de unos altavoces RCF

Los módulos de amplificación tienen un diseño y un concepto de refrigeración optimizados para ofrecer una potencia nominal continua y unos niveles de presión sonora extremadamente altos en altavoces de gran potencia, como los altavoces RCF, equipados con los transductores RCF Precision. La mejor eficiencia de sistema en su clase minimiza las necesidades de refrigeración, asegurando una confiabilidad a largo plazo y un ahorro energético efectivo.

Alimentación eléctrica universal
Amplia tolerancia de voltaje

El módulo de fuente de alimentación conmutable (SMPS) universal y regulado se adapta automáticamente a cualquier voltaje de tensión de red entre 100 y 240 V, 50 a 60 Hz, y es capaz de proporcionar alimentación regulada en cualquier lugar del mundo. XPS ofrece una tolerancia extremadamente alta en condiciones de voltaje poco estables, lo que significa que el desempeño del amplificador no se verá nunca comprometido por un generador que proporcione alimentación con fluctuaciones. La fuente de alimentación conmutable admite hasta 380 V AC, lo que ofrece a los usuarios compatibilidad y fiabilidad AC en todo el mundo.

Responsive Image
Responsive Image

Enrutamiento flexible de la señal

La completa arquitectura digital del amplificador incluye múltiples entradas y salidas que se pueden enrutar fácilmente para adaptarse a cualquier proyecto. Las entradas analógicas 3 y 4 se pueden conmutar a 4 puertos AES/EBU digitales de entrada. Cada entrada se puede enrutar a cualquiera de las cuatro salidas amplificadas y digitales.

Responsive Image
1.    Universal Mains PowerCon Plug
      100V - 240V / 50 to 60 Hz

      GPIOs
2.   2 Programmable GPIO
3.   Fault GPO

      LAN PORTS
4.   LAN1 / LAN2 RJ45 Network Connections

      INPUTS
5.   4 Analog XLR Inputs (A1/A4)
6.   4 Digital AES/EBU Inputs (A3/A4)
      DANTE
7.   LAN3 / LAN4 Audio Network + Control
      DANTE Primary and Secondary ports
      Up to 32 x 32 channels @ 96 kHz

      AES/EBU LINK
8.   4 Digital AES/EBU Outputs (O1/O4)

      OUTPUTS
9.   2 + 2 SpeakOn Power Outputs

Dante® Onboard

Les ports LAN 3 et LAN 4 du modèle XPS 16KD sont équipés de connecteurs EtherCON compatibles Dante. Chaque amplificateur devient un nœud dans le réseau de distribution audio Dante.
Responsive Image


Two 40-bit floating-point SHARC DSP chips at 96 kHz

Two 32-bit / 96 kHz DSP chips for signal routing

Le Nirvana du traitement audio

Traitement du signal en 40 bits virgule flottante à 96 kHz, routing interne en 32 bits

La conception innovante de l’horloge assure une conversion de fréquence à faible latence et des convertisseurs A/N et N/A de haute qualité, acceptant jusqu’ à 96 kHz. Chaque amplificateur XPS 16K intègre deux DSP SHARC travaillant en 40 bits virgule flottante à 96 kHz pour les traitements audio et deux autres en 32 bits assurant le routing des signaux, pour une qualité sonore et une redondance maximale.

FiRPHASE
Filtres FIR propriétaires linéaires en phase (0° de rotation) avec 600 TAPS en entrée
BMC
Gestion de l'excursion du haut-parleur grave Bass Motion Control
Calage fin
BASS Shaper, compensation de l’absorption par l’air, correction bas-médium
Rétablissement automatique en cas de défaillance
Protection autonome intégrale, conçue sur le principe « l’audio ne s’arrête jamais »
DSP ultra-linéaire
Bande passante linéaire, faible bruit de fond sur tout le spectre de fréquences
Filters et Crossovers
Correcteurs de type IIR : EQ paramétrique dynamique, égaliseurs et crossovers de différents types : Peak, Shelve HI/LO, filtres passe-bas et passe-haut (Butterworth, Linkwitz-Riley, Bessel)
Protections
Limiteur RMS, compresseur de dynamique, limiteur de puissance, compresseur thermique
Plusieurs délais en sortie
4000 ms de délai maximal sur chaque canal de sortie (1372 m / 4501 pieds)
Responsive Image

Bass Motion Control

Afin d’étendre la réponse dans les basses et d’améliorer les performances, les ingénieurs de RCF ont trouvé le moyen de supprimer le filtre passe-haut, en le remplaçant par une approche novatrice. Voici le BMC (Bass Motion Control), un nouveau traitement avancé de gestion de l'excursion du haut-parleur grave. L’enceinte équipée du traitement BMC peut gérer les plus basses fréquences audibles sans affecter la stabilité du haut-parleur grave, avec une linéarité étendue et un rendu plus fidèle.

L’approche du traitement BMC s’appuie sur la cartographie complète du comportement dynamique du haut-parleur grave, afin de générer un algorithme spécifique ne limitant que les excursions excessives. Il laisse donc une liberté totale de reproduction du signal au haut-parleur. Les filtres coupe-bas normalement utilisés réduisent le débattement susceptible d’endommager le haut-parleur grave, mais ils modifient aussi la réponse en phase. Le nouveau traitement BMC permet de s’affranchir de cette règle.

Nouvelle perspective sur la linéarité

Les enceintes RCF sont conçues en utilisant une technologie avancée brevetée de filtrage FiR, mise au point pour offrir à l’auditeur un son transparent, une précision absolue et des images stéréo impeccables. Les filtres spéciaux FiRPHASE permettent d’atteindre une répartition cohérente du son pour tous les auditeurs sans distorsion de phase, assurant des temps de latences minimes au système.
Responsive Image

Installez. Rappelez. Affinez. Le spectacle peut commencer !

La Série XPS complète parfaitement vos enceintes RCF. Utilisé avec des produits RCF, le XPS propose des presets d’enceintes basés sur les algorithmes de la marque tels que le FiRPHASE, le BMC et le Bass Shaper, qui permettent d’assurer les meilleures performances et la plus grande réserve dynamique pour chaque haut-parleur.

Responsive Image

Presets pour enceintes RCF rappelables à volonté, pour un calage système rapide et facile.

Découvrez nos exemples de systèmes :

Architecture tolérante aux défaillances

Protection autonome intégrale, conçue sur le principe « l’audio ne s’arrête jamais ».
Toutes les fonctions de protection sont implémentées au niveau de chaque canal d’amplificateur et de l’alimentation secteur. Le XPS 16K met en œuvre diverses stratégies de sécurité, et utilise des protections rapides et lentes à la fois au niveau logiciel et matériel. Le réseau convergé RDNet Over Ethernet allie évolutivité et résilience ; il transporte les données audio et de contrôle avec simplicité et sécurité, avec gestion des priorités.
Protections numériques en boucle fermée
Protection signal RMS
Protège les haut-parleurs de problèmes thermiques*
Bass Motion Control
Limite les excursions excessives en laissant toute liberté de restitution au haut-parleur*
Limiteur dynamique de sortie d’alimentation

Assure des performances élevées sur les appels de courant prolongés

Protection surtension et crêtes

Protège les circuits d’amplification avec un temps de réaction très court

Protection contre les surintensités RMS
Assure la protection contre les courts-circuits
Modulation de gain pour protection thermique

Calculée par pondération des signaux à différentes températures, grâce à des détecteurs implantés sur les modules d’alimentation et d’amplification

Protections matérielles
Protections contre les surintensités et les surtensions
Protège des charges et des tensions qui peuvent provoquer des fonctionnements inattendus ou des dommages
Mesure de l’impédance des enceintes

Surveillance du statut de connexion des câbles et vérification du système.

Dissipation par convection assistée par ventilateurs

Ventilation par air forcé via ventilateurs régulés en vitesse, pour une dissipation maximale et un bruit minimal.

* spécifique pour chaque enceinte RCF, définitions et calibrations par RCF.
Responsive Image

Contrôle qualité personnalisé

Tous les modules d’amplification font l’objet de tests de qualité rigoureux tout au long du processus de production.

Chaque appareil subit un contrôle qualité par équipements automatisés sous supervision humaine. Notre contrôle qualité garantit que chaque module délivre les meilleures performances individuellement ainsi qu’une fois assemblé par quatre et passé au banc de chauffe dans l’amplificateur. Ce système unique assure des boucles de qualité extrêmement serrées, donc un niveau de qualité globale très élevé.

Responsive Image
