Merkmale
  • Tour Grade Gehäuse und Mechanik
  • 4 Class-D-Endstufen mit 3500 Watt Dauerleistung (RMS)
  • 6 Neodym-Hochleistungswandler
  • Hochwertige analoge Eingangstufe
  • DSP mit Floating-Point-Signalverarbeitung 96 kHz / 32 Bit
  • Remote monitoring and control
  • Sehr hoher Schallpegel und Dynamik
  • Vernetzte Steuerung über RDNet

Das TTL55-A ist ein kompaktes, breit abstrahlendes, aktives Drei-Wege-Line-Array für anspruchsvolle Großveranstaltungen. Seine hohe Ausgangsleistung, die extrem präzisen Wiedergabeeigenschaften und das robuste und kompakte Gehäuse machen das TTL55-A zur idealen Lösung für die Beschallung im Außenbereich, für Live-Veranstaltungen oder auch für hochwertige Festinstallationen in Stadien, Theatern, Konzertsälen und Auditorien.

Part number:

13000188
TTL 55-A
220-240V, EAN 8024530008598

13000189
TTL 55-A
100-120V, EAN 8024530008604

Responsive Image

RCF RDNet

Vernetzte steuerung und vieles mehr
RDNet ist eine solide vernetzte Management- und Steuerungsplattform für kleine, mittelgroße und großformatige Beschallungsanlagen sowie für komplexe und umfangreiche Festinstallationen. RDNet basiert auf einem proprietären Netzwerkprotokoll, das die intuitive Steuerung und Überwachung jedes einzelnen Geräts oder Objekts im RCF Audio-System ermöglicht. Mittels digitaler Signalverarbeitung für jedes Gerät können Presets oder Parameteranpassungen an einzelne Objekte oder Gruppen von Objekten gesendet werden. Netzwerknutzer können Pegel, Delay, EQ (auch phasenlineares FiR) und weitere Einstellungen ändern. Dies schließt auch die erweiterte Subwoofer-Konfiguration mit ein. RDNet ist nicht nur für Lautsprecher konzipiert – Sie können damit das Routing und Parameter verschiedenster RCF-Geräte steuern, z.B. digitale Matrizen oder Verstärker.
Responsive Image

Der aktive vorteil

Bei einer aktiven Beschallungsanlage sind die Leistungsendstufen direkt in die Lautsprechergehäuse eingebaut. Dies bringt einige Vorteile:
  • Schnellerer Aufbau
  • Keine zusätzlichen Endstufenracks erforderlich, dadurch Platzeinsparungen im Transportfahrzeug
  • Klangqualität 3455und Leistung sind optimal auf die einzelnen Komponenten im Lautsprecher abgestimmt
  • Mit dem vernetzten RDNet-Management lässt sich jedes Element des Systems überwachen
  • Reihenschaltung von Signal- und Netzspannungszuführung - wenn möglich

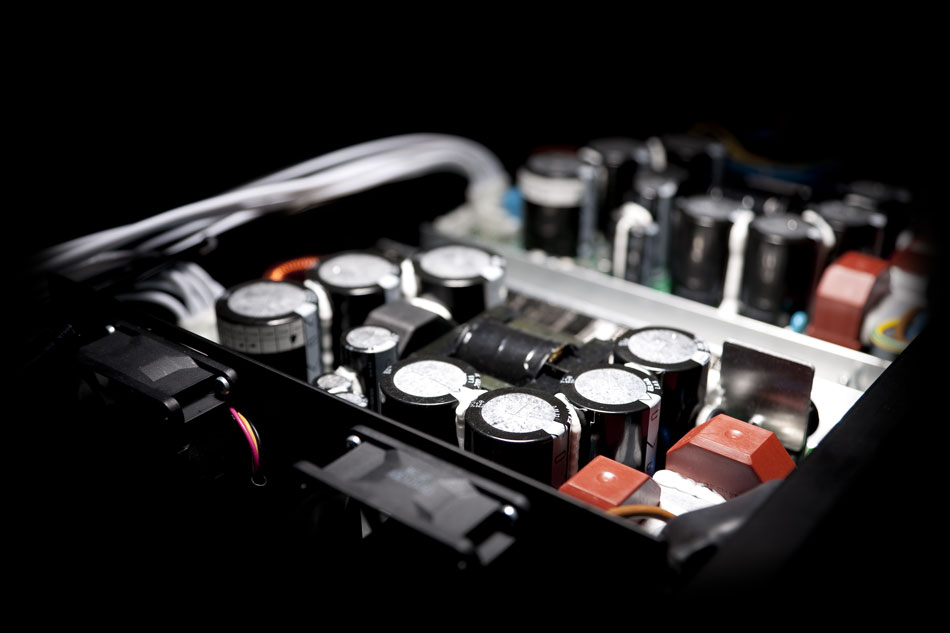

Modernste Class-D-Endstufentechnologie

Vier unabhängige Class-D-Endstufen mit Leistungsfaktorkorrektur (2 x 1000 W + 1000 W + 500 W / LF + MF + HF) stellen eine beachtliche Ausgangsleistung von 3500 Watt pro Modul bereit und machen das TTL55-A zu einem der leistungsstärksten Line-Array-Module am Markt. Die Endstufe enthält einen geräuscharmen DSP mit 96 kHz / 32-Bit Floating-Point-Signalverarbeitung inklusive FiRPHASE, Soft Limiting, RMS-Limiter, Polarität, Lautstärke, Laufzeitkorrektur und EQ. Alle Einstellungen, die Überwachung aller Komponenten und weitere Features können über die RDNet Software für netzwerkbasiertes Management vorgenommen bzw. angepasst werden.
Responsive Image
Responsive Image

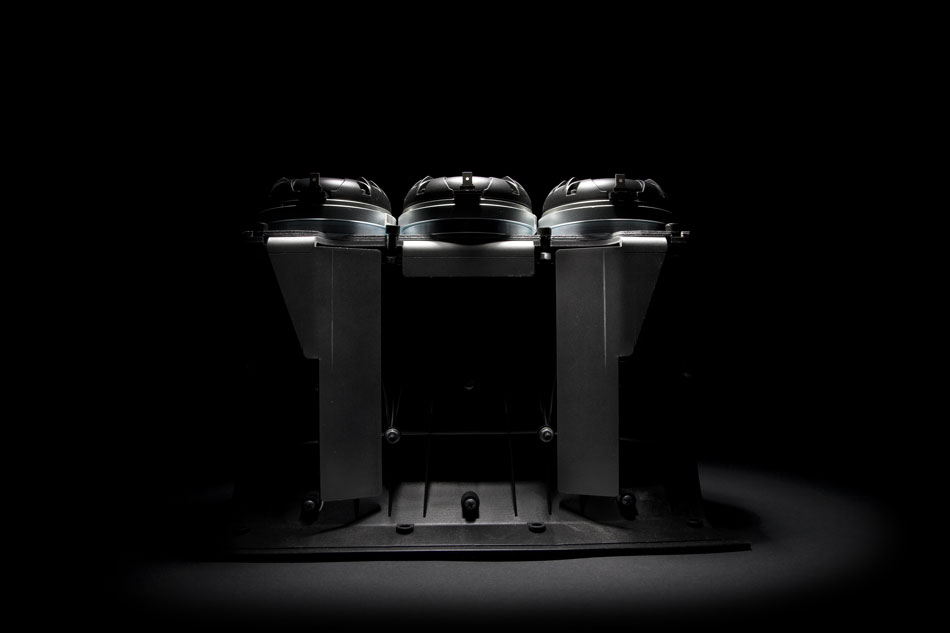

RCF Precision Transducer mit Neodym-Magnet

Die von RCF entwickelten Schallwandler und die extrem präzise Fertigung machen das TTL 55-A zum Flaggschiff unter den Line Arrays von RCF.
Tieftöner - Zwei kompakte 12-Zoll-Neodym-Tieftöner mit 4-Zoll-Schwingspulen in V-förmiger Anordnung als Bandpass-Konfiguration
Mitteltöner -Ein horngeladener 10-Zoll-Neodym-Mitteltöner mit 2,5-Zoll-Schwingspule
Hochtöner - Drei horngeladene 1,5-Zoll-Neodym-Kompressionstreiber mit 2,5-Zoll-Schwingspule und Titankalotte als Horn-Array-Konfiguration

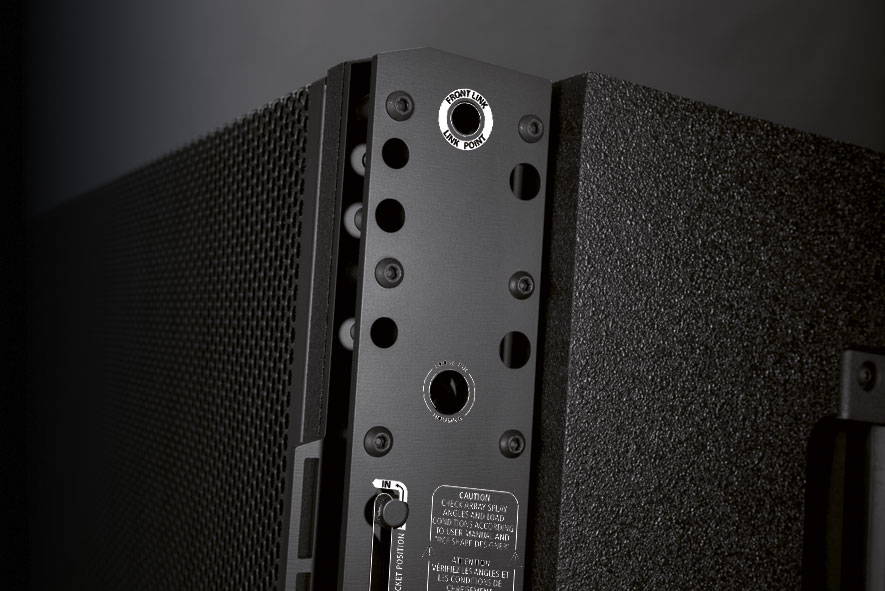

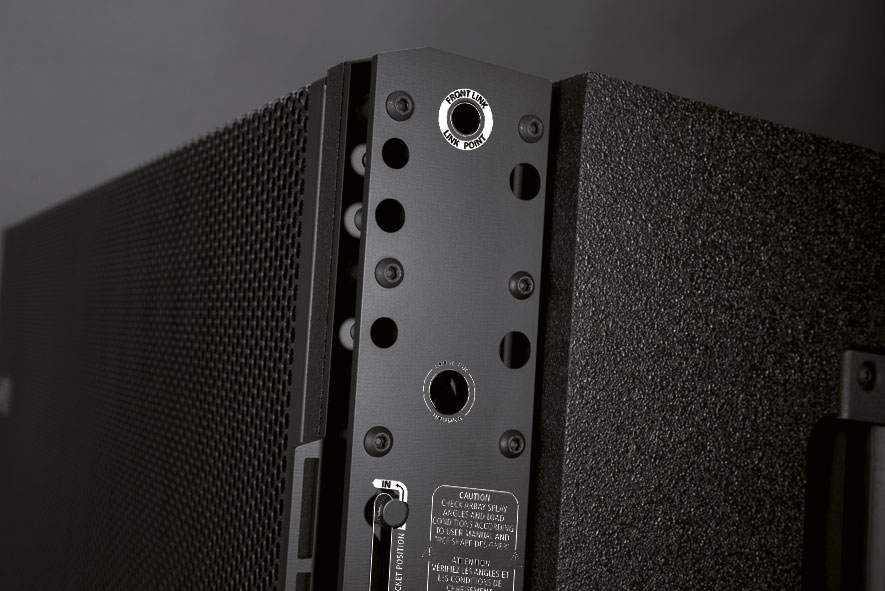

Gehäuse

Das Gehäuse des TTL55-A wurde für maximale Leistung und herausragende Klangeigenschaften bei geringstmöglichen Abmessungen optimiert. Das Endstufenmodul sitzt passgenau in der Gehäuserückseite und schließt diese luftdicht ab. Versenkte Signal-Anschlüsse schützen vor Beschädigung. Die besonders solide Konstruktion bietet selbst bei langjährigem Gebrauch und häufigem Transport optimalen Schutz. Alle Teile sind mit metrischen Schrauben und Metall-Gewindebuchsen montiert. Das wasserabweisende Gehäuse besteht aus speziell behandeltem, hochwertigen Birken-Multiplex. Der strapazierfähige Polyurea-Lack bildet eine sehr dicke Beschichtung mit hoher Kratz- und Stoßfestigkeit. Das Frontgitter ist pulverbeschichtet. Eine Kaschierung aus Akustikschaumstoff schützt die Schallwandler zusätzlich vor Staub.
Responsive Image Responsive Image
Neue perspektive auf linearität
This active speaker can be upgraded with FiRPHASE.
Please download the latest RDNet software release and follow the upgrade procedure to enhance the speaker processing with FiRPHASE.
The Firmware Upgrade is simple and automated:
• connect the device to RDNet
• the system immediately checks the Firmware version and upgrades it if needed.
The sound of the upgraded system will change significantly. Note that the new upgraded modules will not be compatible with the older ones.
Responsive Image
Spezifikationen
Spezifikation
Frequenzgang:
50 Hz ÷ 20000 Hz
Max SPL @ 1m:
143 dB
Horizontaler Abstrahlwinkel:
90°
Vertikaler Abstrahlwinkel:
Schallwandler
Kompressionstreiber:
3 x 1.5'' neo, 2.5'' v.c
Mittenbereich:
10'' neo, 3.5'' v.c
Woofer:
2 x 12'' neo, 4.0'' v.c
Input/Output sektion
Eingangssinal:
bal/unbal
Eingangsbuchsen:
XLR, RDNet Ethercon
Ausgangsanschlüsse:
XLR, RDNet Ethercon
Eingangsempfindlichkeit:
+4 dBu
Prozessor
Übergangsfrequenz:
320 Hz - 1300 Hz
Schutzschaltungen:
Thermal, Excurs., RMS
Limiter:
Soft Limiter
Steuerung:
DSP controlled
RDNet:
Yes
Power sektion
Gesamtleistung:
7000 W Peak, 3500 W RMS
HF Bereich:
1000 W Peak, 500 W RMS
Mitten-Frequenzen:
2000 W Peak, 1000 W RMS
Tiefe Frequenzen:
4000 W Peak, 2000 W RMS
Kühlung:
Convection/Forced
Verbindungen:
Powercon IN/OUT
Physikalische daten
Gehäuse Material:
Baltic birch plywood
Hardware:
Array Fly - Ware
Griffe:
2 Side
Gitter:
Steel
Farbe:
Black
Größe
Höhe:
380 mm / 14.96 inches
Breite:
1020 mm / 40.16 inches
Tiefe:
550 mm / 21.65 inches
Gewicht:
70.5 kg / 155.43 lbs
Versandinformationen
Verpackung Höhe:
909 mm / 35.79 inches
Verpackung Breite:
1144 mm / 45.04 inches
Verpackung Tiefe:
499 mm / 19.65 inches
Verpackungsgewicht:
81 kg / 178.57 lbs
