PRECISION TRANSDUCERS

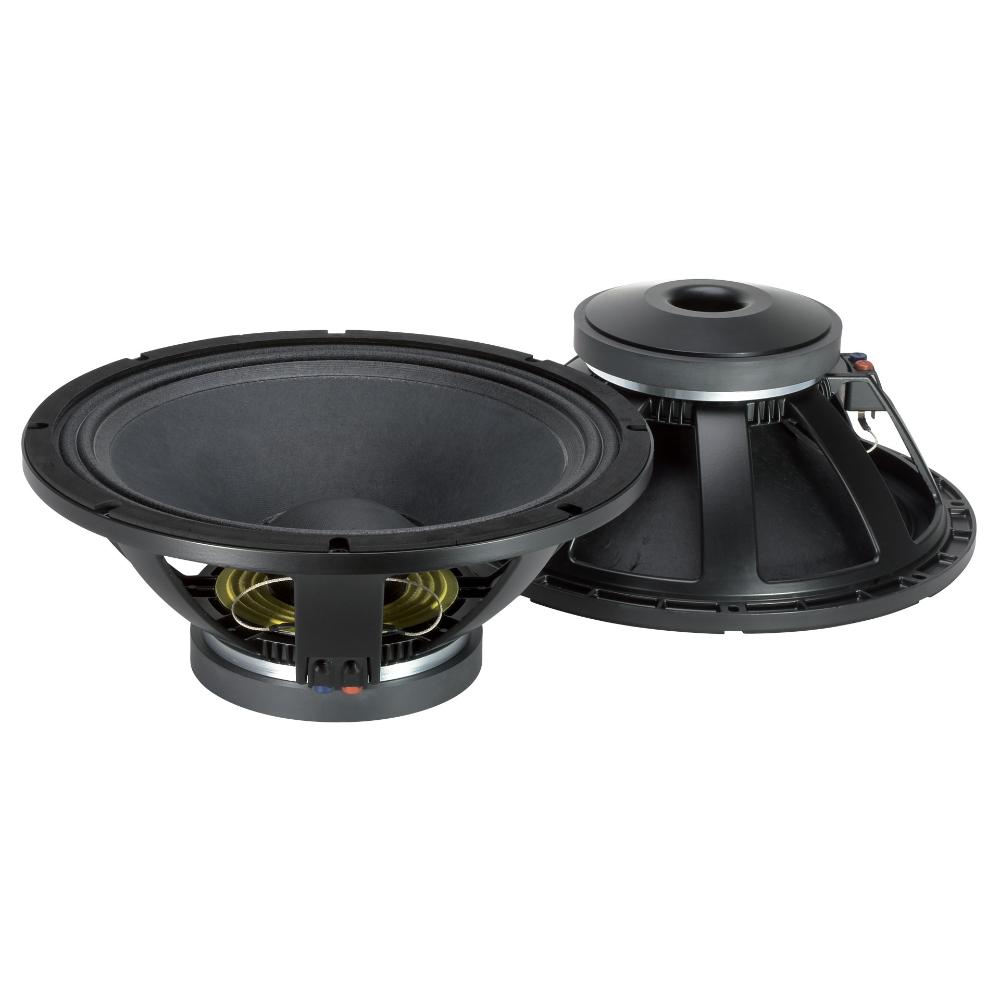

L18S801

WOOFER
  • 4-inch, fiberglass inside/outside copper voice coil
  • 1400W continuous program power handling
  • 99.5 dB Sensitivity
  • 38 Hz – 1 kHz Frequency range
Soporte
Características Especificaciones Descargas
Soporte
Características
  • 4-inch, fiberglass inside/outside copper voice coil
  • 1400W continuous program power handling
  • 99.5 dB Sensitivity
  • 38 Hz – 1 kHz Frequency range
  • Dual spider design with silicon based dampening control
  • M-roll surround and exponential cone geometry

The L18S801 is the RCF classical high efficiency 18" woofer. A perfect blend of voice coil length, moving mass weight and suspensions control makes this transducer the preferred solution for many speakers and rental companies. Voice coil construction, suspension and cone materials are upgrade in order to withstand up to 700 watt RMS power.

ARCHIVED

Part number:

11100047
L18S801
8ohm

Especificaciones
Especificaciones generales
Diámetro nominal:
18 inch / 457 mm
Impedancia nominal (ohmio):
8 ohm
Potencia de programa (W):
1400 W
Capacidad de manejo de potencia:
700 W
Sensibilidad (dB):
99.5 dB
Rango de frecuencía:
38 - 1000 Hz
Diámetro efectivo del pistón:
380 mm / 14.96 inch
Excursión máxima antes del daño:
40 mm / 1.57 inch
Impedancia mínima (ohmio):
6.3 ohm
Diámetro de la bobina:
4.0 inch / 102 mm
Material embobinado de la bobina de voz:
Copper
Longitudl de embobinado de la bobina de voz:
19 mm / 0.75 inch
Número de capas:
2
Tipo de capas:
inside/outside
Grosor de placa superior:
10 mm / 0.39 inch
Diseño de cono:
Curved
Material envolvente:
Polycotton
Diseño envolvente:
M-roll
Imanes:
Ceramic
Ventilación de aire de doble fuerza:
Yes
Araña:
Dual with silicon based damping control
Parámetros Thielle-Small
Frecuencia de resonancia (Fs) (Hz):
39 Hz
Resistencia en CC (Re) (ohmio):
4.90 ohm
Factor mecánico (Qms):
8.30 Qms
Factor eléctrico (Qes):
0.30 Qes
Factor total (Qts):
0.29 Qts
Factor BL (BL) (T x m):
24.50 T x m
Masa en movimiento efectiva (Mms) (g):
148.0 g
Carga aérea Cas equivalente (Vas) (litros):
206.0 liters
Área de efectividad del pistón (Sd) (m2):
0.110 m2
Excursión lineal máxima. (Xmáx) (mm):
7 mm
Inductancia de la bobina de voz a 1 kHz (Le1k) (mH):
1.70 mH
Rendimiento a mitad de espacio (Eff) (%):
3.93%
Informaciones de montaje
Diámetro total:
460 mm / 18.11 inches
Diámetro del circunferencia del tornillo:
438 mm / 17.24 inch
Diámetro del orificio del tornillo:
8 mm / 0.31 inch
Orificio del bafle de montaje frontal:
416 mm / 16.38 inch
Orificio de bafle trasero:
418 mm / 16.46 inch
Volumen ocupado por el transductor:
6.5 liters / 0.26 ft3
Tamaño
Altura:
202 mm / 7.95 inches
Diámetro:
460 mm / 18.11 inches
Peso:
12 kg / 26.46 lbs
Informaciones de envío
Altura de paquete:
240 mm / 9.45 inches
Anchura de paquete:
510 mm / 20.08 inches
Profundidad de paquete:
480 mm / 18.9 inches
Peso de paquete:
14 kg / 30.86 lbs
Descargas

Los productos RCF se mejoran continuamente. Todas las especificaciones están sujetas a cambios sin previo aviso.
