PRECISION TRANSDUCERS

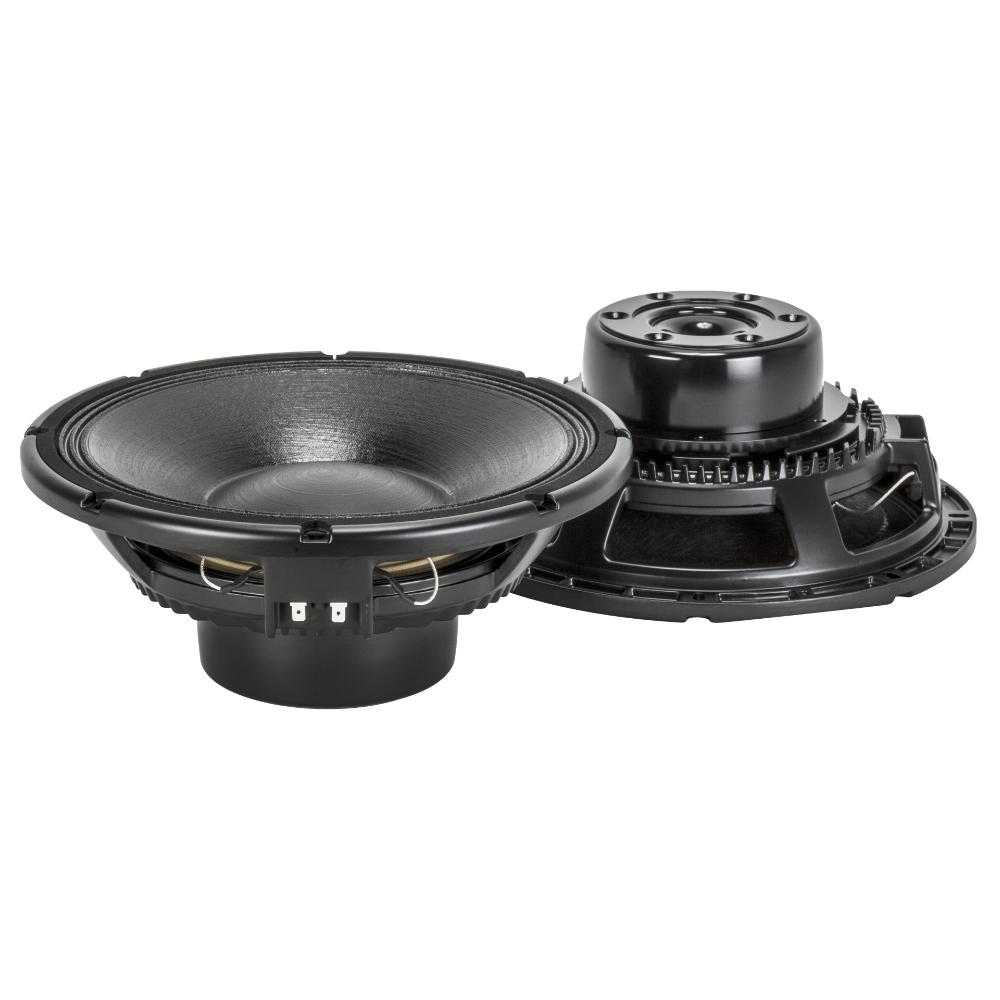

MB12N405

MID - BASS

4-inch, fibreglass inside/outside aluminium voice coil
2000W continuous program power handling
98.5 dB Sensitivity
50 Hz – 2 kHz Frequency range

Donde comprar

Características

4-inch, fibreglass inside/outside aluminium voice coil
2000W continuous program power handling
98.5 dB Sensitivity
50 Hz – 2 kHz Frequency range
Dual-forced air ventilation for minimum power compression
Triple roll surround and exponential cone geometry

The MB12N405 is a hypervented neo mid-bass design with a linear frequency response and very high efficiency. To get this performance the magnetic structure use a high flux neo disc and the cone assembly a fibre loaded exponential shape along with a high excursion triple roll, constant geometry surround. The fibreglass former and aluminium voice coil provide a very high power handling maintaining a light mass and a proper Q factor for bass alignment.

Part number:

11100112
MB12N405
8ohm

Especificaciones

Especificaciones generales

Diámetro nominal

12 inch / 305 mm

Impedancia nominal (ohmio)

8 ohm

Potencia de programa (W)

2000 W

Capacidad de manejo de potencia

1000 W

Sensibilidad (dB)

98.5 dB

Rango de frecuencía

50 - 2000 Hz

Diámetro efectivo del pistón

260 mm / 10.24 inch

Excursión máxima antes del daño

53 mm / 2.09 inch

Impedancia mínima (ohmio)

6.6 ohm

Diámetro de la bobina

4.0 inch / 102 mm

Material embobinado de la bobina de voz

Aluminum

Longitudl de embobinado de la bobina de voz

20 mm / 0.79 inch

Número de capas

Tipo de capas

inside/outside

Grosor de placa superior

12 mm / 0.47 inch

Diseño de cono

Curved

Material envolvente

Polycotton

Diseño envolvente

Triple roll

Imanes

Neodymium

Estructura magnética hiperventilada

Yes

Araña

Parámetros Thielle-Small

Frecuencia de resonancia (Fs) (Hz)

52 Hz

Resistencia en CC (Re) (ohmio)

5.00 ohm

Factor mecánico (Qms)

6.00 Qms

Factor eléctrico (Qes)

0.21 Qes

Factor total (Qts)

0.20 Qts

Factor BL (BL) (T x m)

23.50 T x m

Masa en movimiento efectiva (Mms) (g)

73.0 g

Carga aérea Cas equivalente (Vas) (litros)

53.0 liters

Área de efectividad del pistón (Sd) (m2)

0.050 m2

Excursión lineal máxima. (Xmáx) (mm)

7 mm

Inductancia de la bobina de voz a 1 kHz (Le1k) (mH)

1.20 mH

Rendimiento a mitad de espacio (Eff) (%)

3.31%

Informaciones de montaje

Diámetro total

320 mm / 12.6 inches

Diámetro del circunferencia del tornillo

293-304 mm / 11.54-11.97 inch

Diámetro del orificio del tornillo

7 mm / 0.28 inch

Orificio del bafle de montaje frontal

282 mm / 11.1 inch

Orificio de bafle trasero

284 mm / 11.18 inch

Volumen ocupado por el transductor

2.9 liters / 0.11 ft3

Cumplimiento estándar

Safety agency

CE compliant

Tamaño / Peso

Altura

133 mm / 5.24 inches

Diámetro

320 mm / 12.6 inches

Peso

7.7 kg / 16.98 lbs

Informaciones de envío

Altura de paquete

194 mm / 7.64 inches

Anchura de paquete

354 mm / 13.94 inches

Profundidad de paquete

364 mm / 14.33 inches

Peso de paquete

8.7 kg / 19.18 lbs
