Características
  • Input to connect up to 80 microphone sets with volume and voice EQ controls
  • Additional universal input on both XLR and removable screw terminals for lectern microphone or interview microphone or other sources with volume and voice EQ controls
  • Phantom power available
  • Input and outputs connections to an external recorder/player device, PLAY / REC selector switches with LED indicators. Volume control and tone EQ on PLAY-OUT
  • Teleconference dedicated input and output
  • Sound reinforcement and recording system output
  • Built-in power amplifier to feed the consoles speakers with volume selector
  • Built-in 80W power amplifier output with volume control for additional constant voltage sound reinforcement speakers

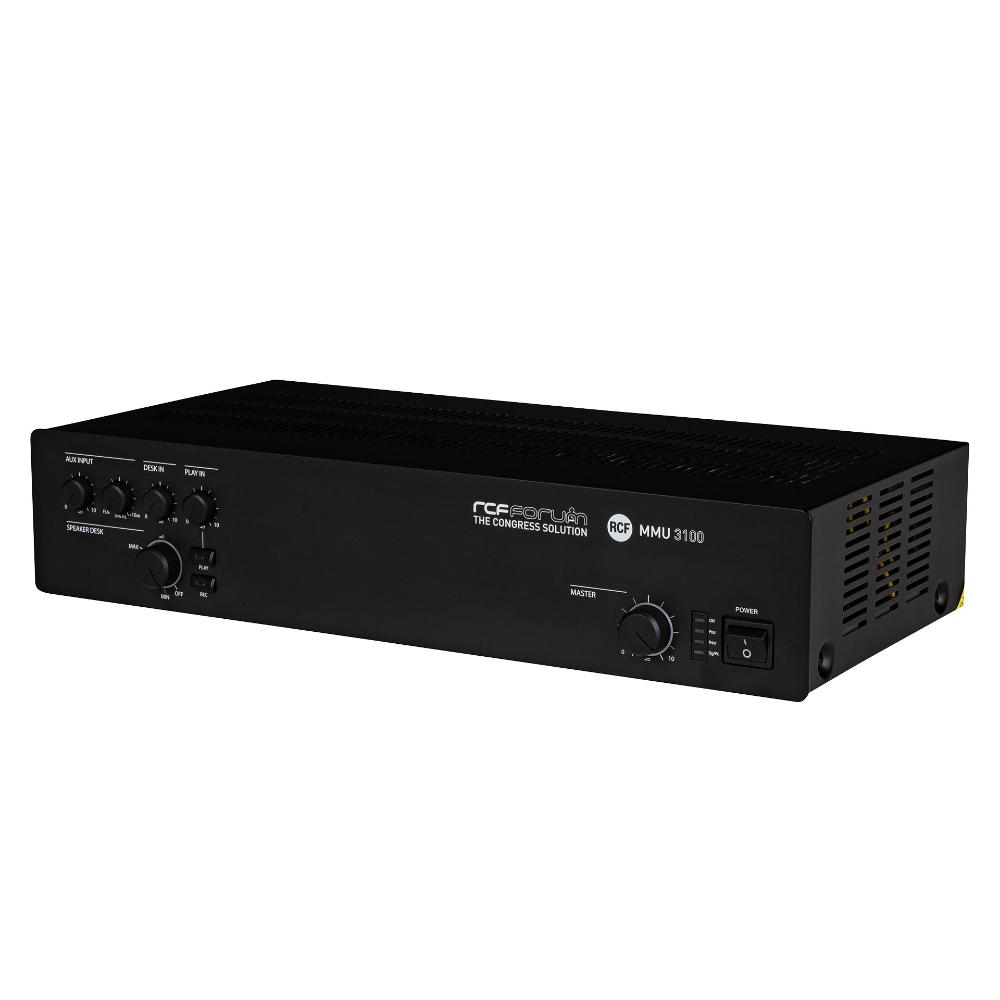

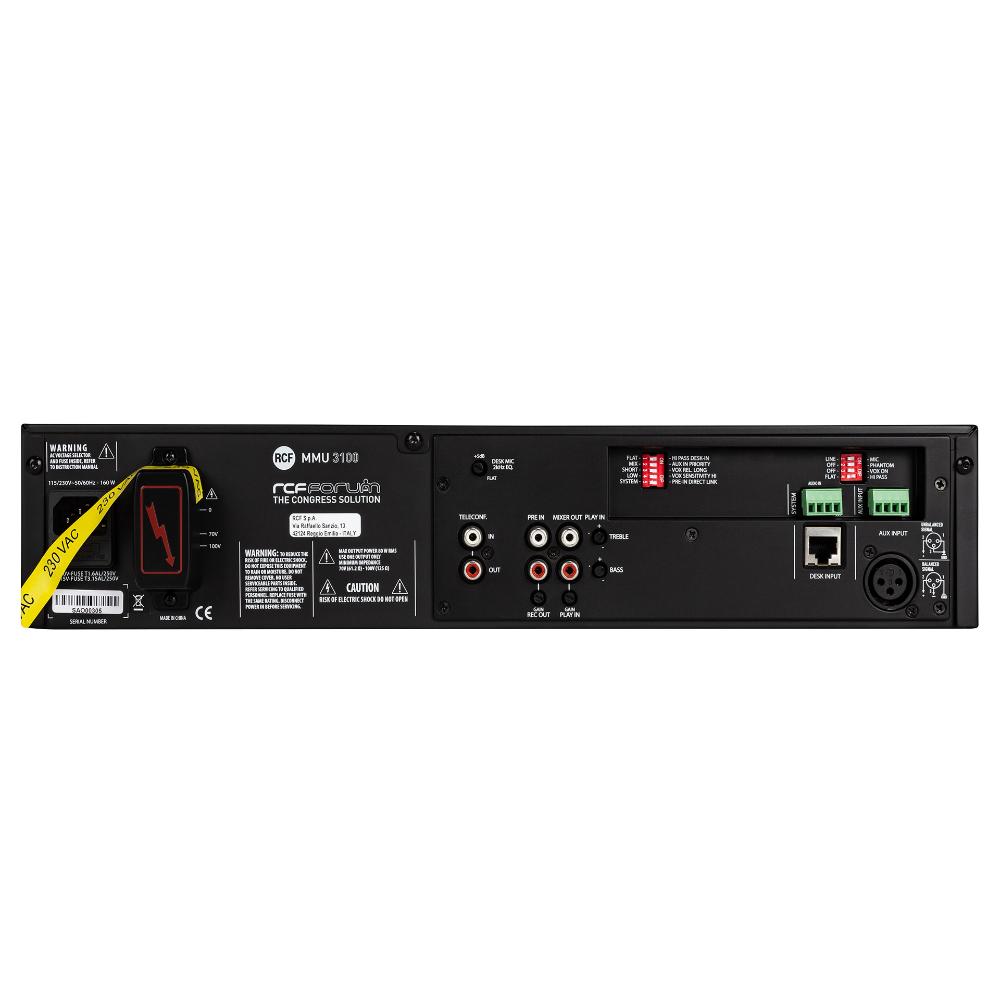

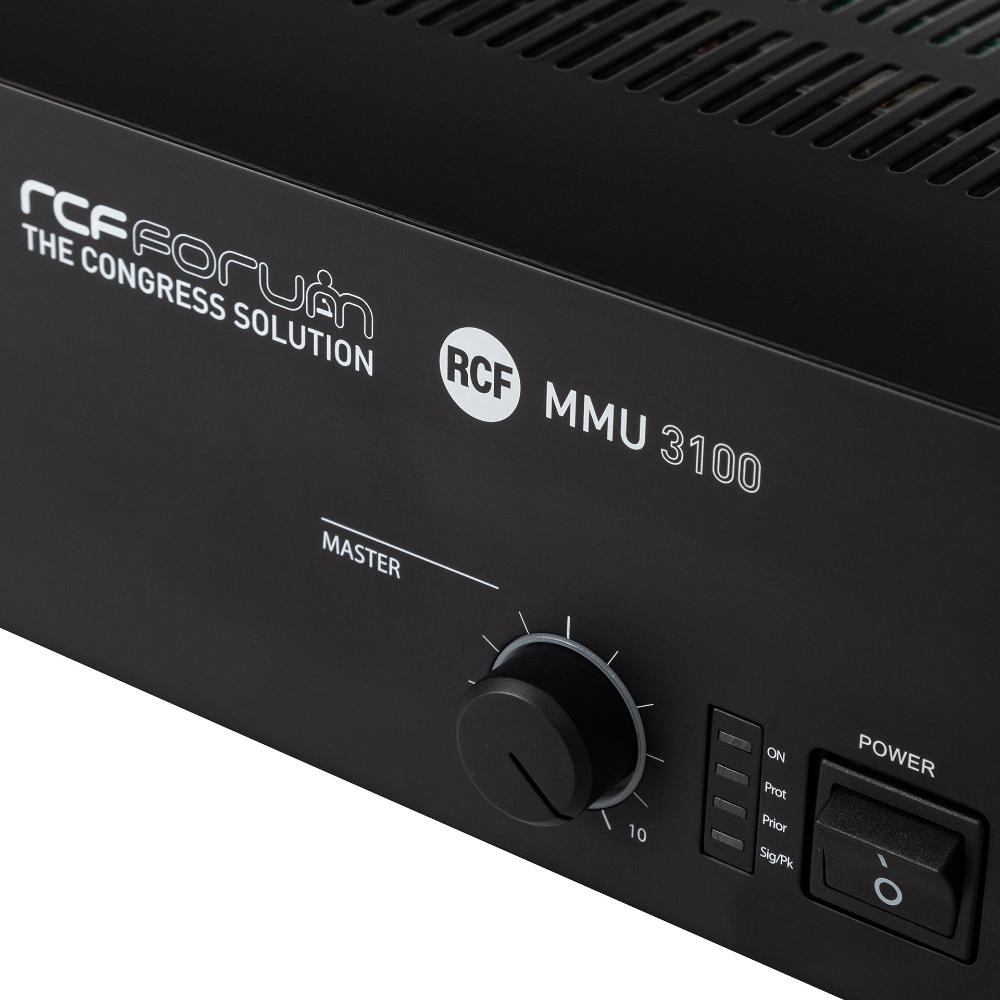

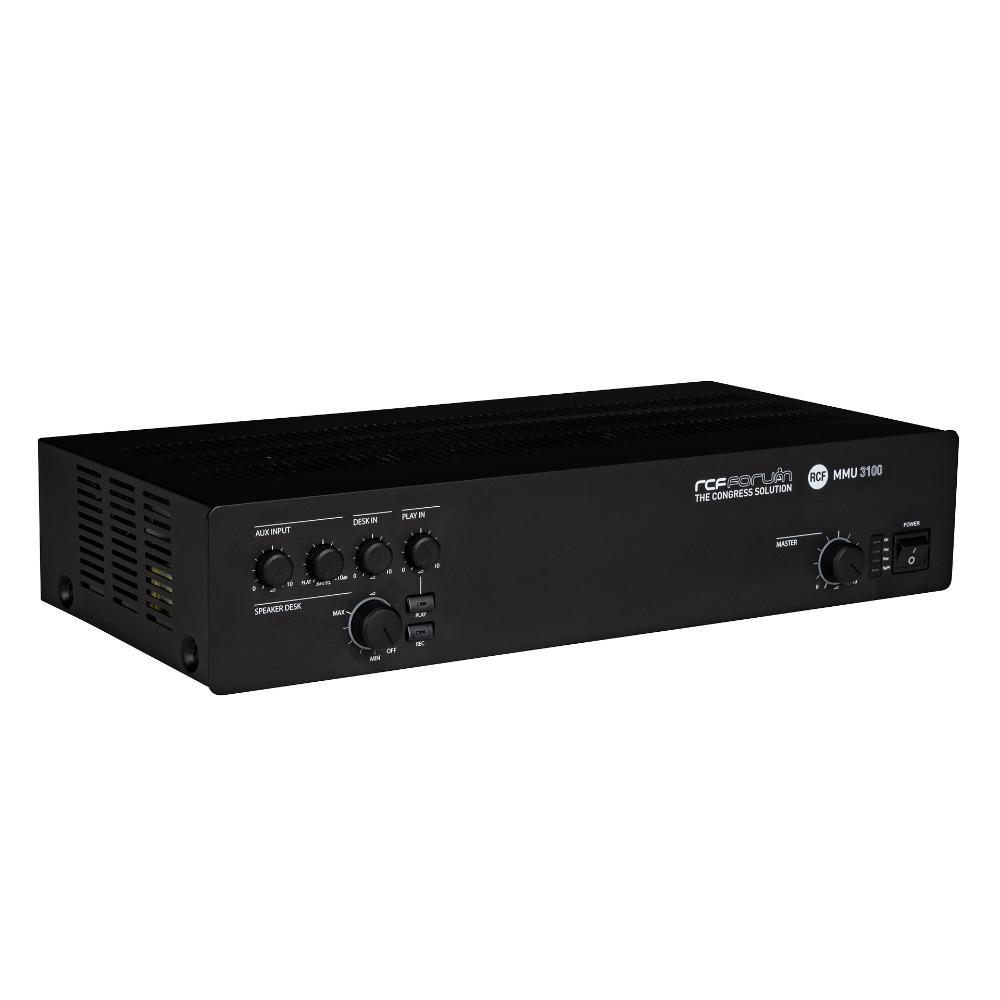

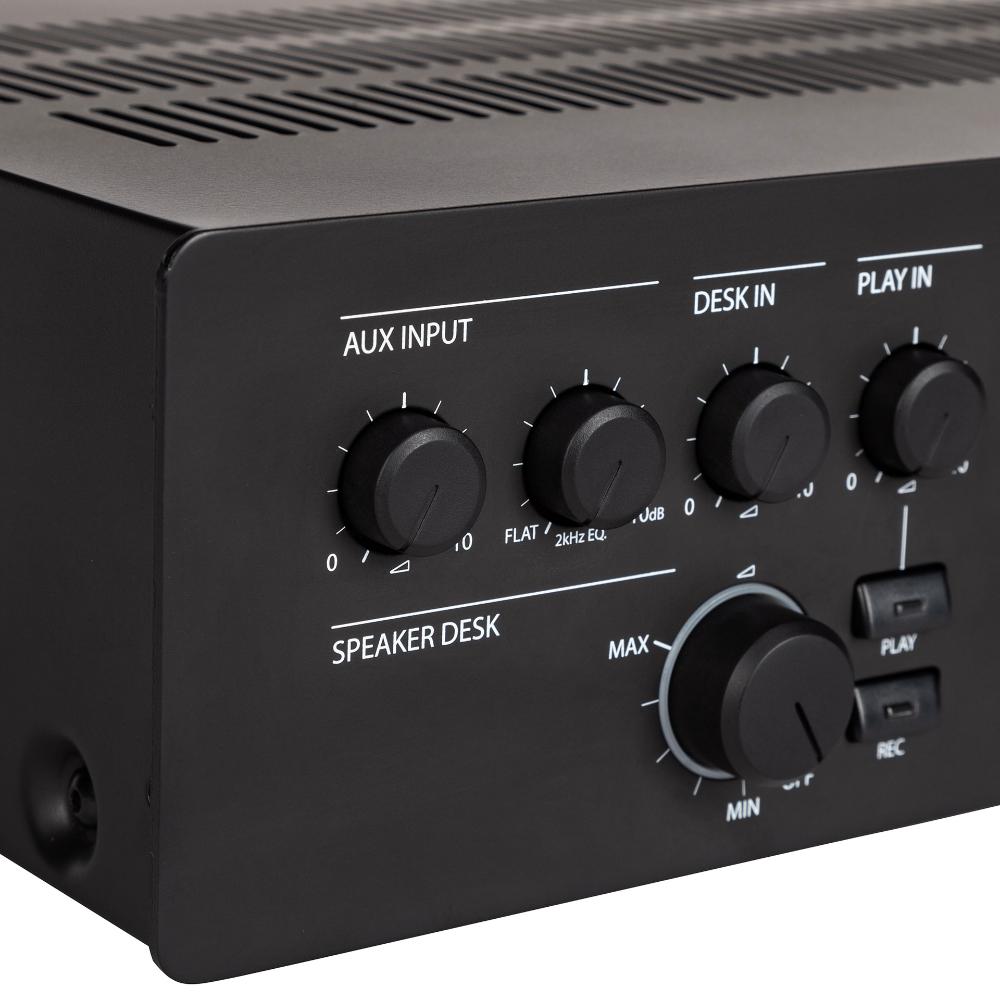

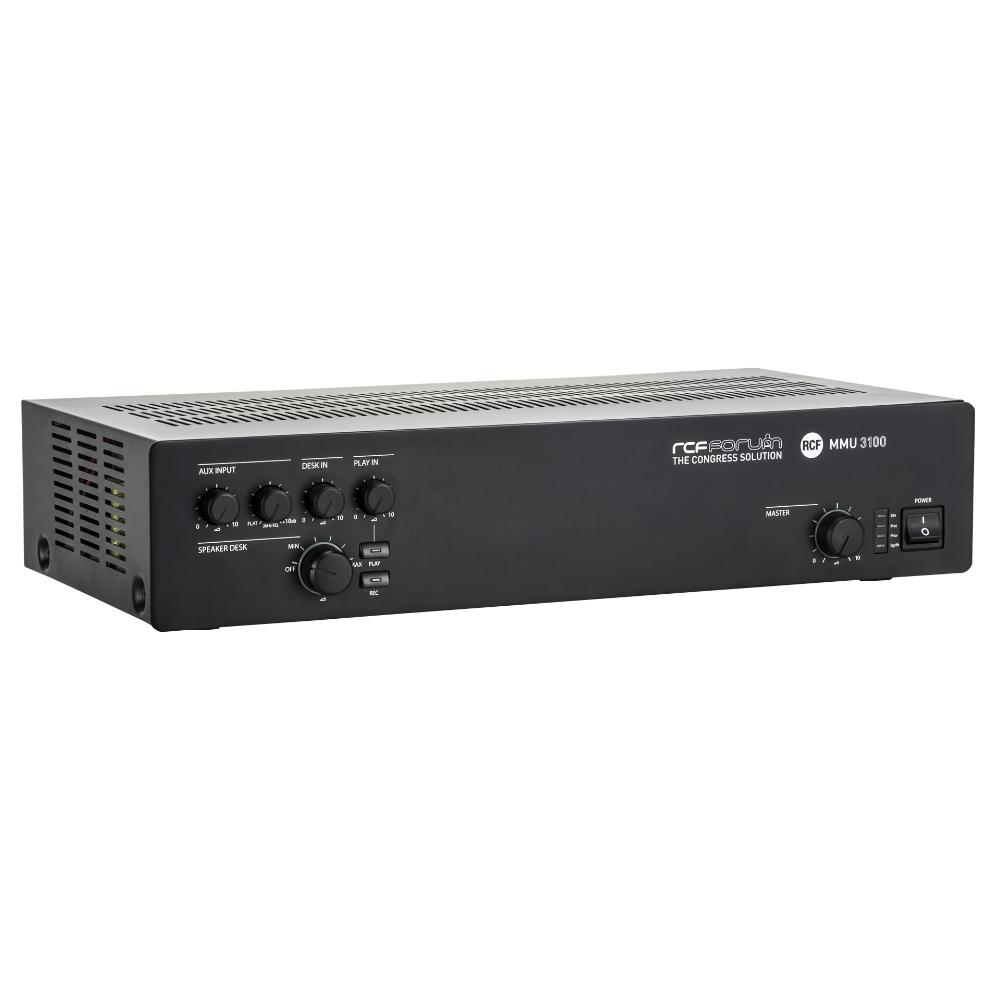

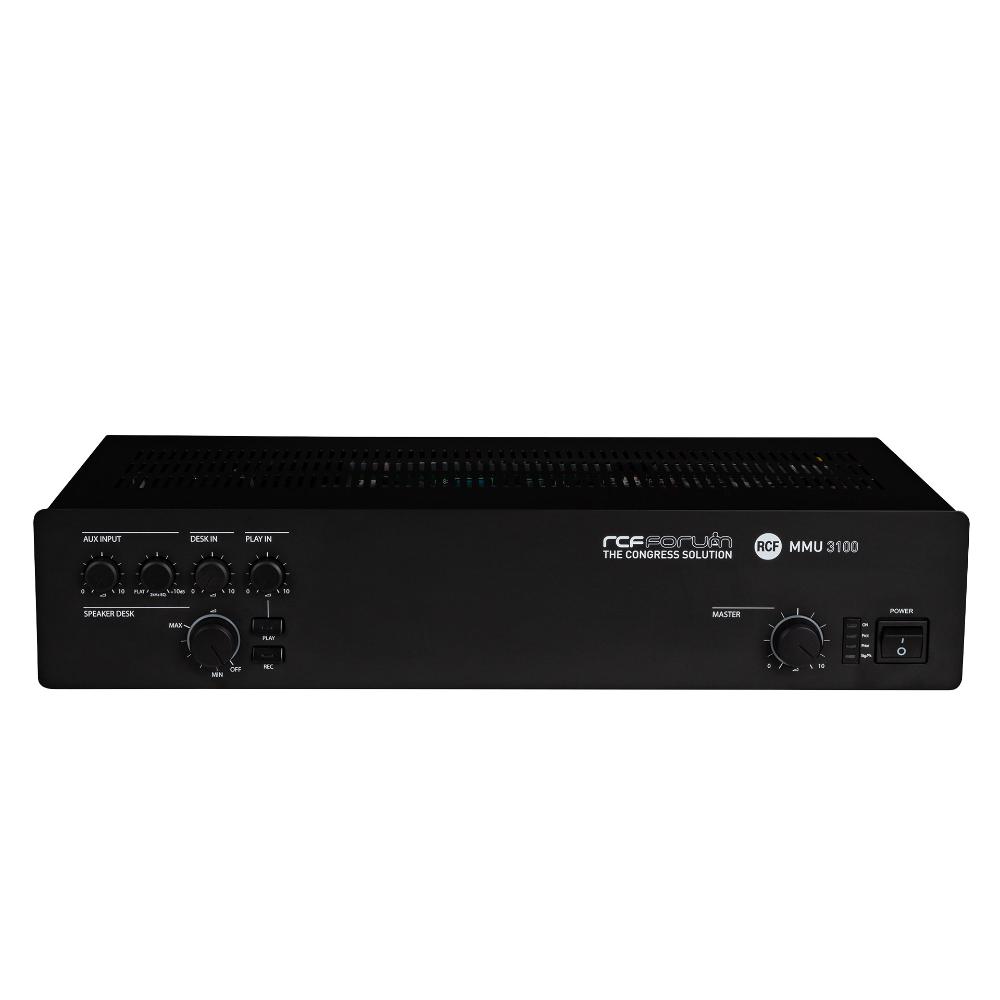

The MMU 3100 master unit includes all the features necessary to set-up a meeting for up to 80 microphone sets. Recording output and playback input are present as well, together with a dedicated input and output for teleconference system interfacing. The unit is able to provide 80W on its 100V or 70V output for the connection of additional sound reinforcement speakers present in the room. One line level output is available too, for the link to an independent sound reinforcement system. User controls are on front panel and include volume levels for inputs and powered outputs, directed to the reinforcement speakers integrated in each microphone console and to the ones connected to the amplifier direct output. Two devices MMU 3100 can be linked through a dedicated port, to expand the number of the delegate microphones to 160.

Part number:

17180042
MMU 3100
EAN 8024530010195

Especificaciones
Especificaciones del sistema
Amplificador de potencia incorporado:
Yes
Numero máximo de consolas
80
Número de buses de la consola:
1
Máximo número de unidades conectables:
2
Aespecificaciones del amplificador
Clase de amplificador:
D
Número de canales:
1
Salida de potencia @ 100 V (W):
160 W RMS
Respuesta en frecuencia (-3 dB):
50 Hz ÷ 18 kHz
Relación señal/ruido (Ponderacíon ”A”):
>80 dB
Distorsión (THD + N) en potencia nominal a 1kHz:
<1 %
Sección de entrada
Número total de entradas:
7
Balanceado:
3
No balanceado:
5
Mono:
7
Entradas de línea:
2
Conectores de línea:
RCA
Entradas de línea+micrófono:
4
Conectores de línea+micrófono:
Euroblock, XLR
Fantasma de línea+micrófono:
32 V DC
VOZ:
Yes
Entradas de localización:
1
Conectores de localización:
RJ45
Comando de localización:
Contact
Entradas de propósito general (GPI):
1
Sección de salida
Número de salida de señal:
3
Conectores de salida de señal:
RCA
Conectores de salida de potencia:
Euroblock
Procesamiento
Controles de tono:
Yes
Filtro Pasa-Alto:
0 Hz
Controles
Configuración:
DIP switch, Front panel
Protecciones
Enfriamiento:
Convection
Cortocircuito:
Yes
Térmico:
Yes
CC (Corriente continua):
Yes
Fusibles:
Yes
Requerimientos de poder
Voltaje de funcionamiento (V ~ Hz):
220-240/115 V~ 50/60Hz
Selección de voltaje:
Internal
Consumo eléctrico (MAX) (W):
350 W
Especificaciones físicas
Montaje en bastidor:
19", 2U
Tamaño
Altura:
88 mm / 3.46 inches
Ancho:
442 mm / 17.4 inches
Profundidad:
230 mm / 9.06 inches
Peso:
5.2 kg / 11.46 lbs
Informaciones de envío
Altura de paquete:
200 mm / 7.87 inches
Anchura de paquete:
500 mm / 19.69 inches
Profundidad de paquete:
330 mm / 12.99 inches
Peso de paquete:
6.6 kg / 14.55 lbs
