PRECISION TRANSDUCERS

ND350

DRIVER

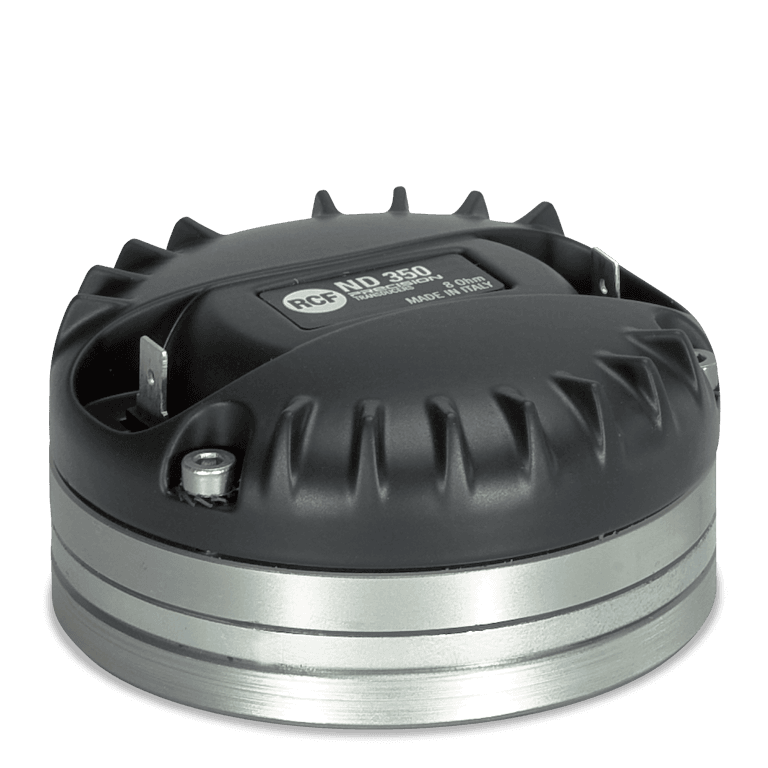

1.75-inch Diaphragm, 1-inch Exit Throat / Pure Titanium Compression Driver
100W continuous program power handling
Frequency range: 1200Hz - 20kHz
2-slot optimized geometry phase plug

Donde comprar

Características

1.75-inch Diaphragm, 1-inch Exit Throat / Pure Titanium Compression Driver
100W continuous program power handling
Frequency range: 1200Hz - 20kHz
2-slot optimized geometry phase plug
Polyester diaphragm
Vented suspension system
Compact neodymium magnet assembly

The ND350 is a high frequency performance 1.75-inch diaphragm compression driver with a 1-inch exit throat. The diaphragm is precision formed from polyester. Voice coil assembly is designed using high temperature kapton former and rectangular profile copper clad aluminium wire assembled using advanced specially formulated adhesives.

Part number:

15129027
ND350
8ohm

Especificaciones

Especificaciones generales

Diámetro de la garganta de salida

1.0 inch / 25 mm

Impedancia relacionada (ohmio)

8 ohm

Potencia de programa (W)

100 W

Capacidad de manejo de potencia

50 W

Sensibilidad (dB)

109 dB

Rango de frecuencía

1200 - 20000 Hz

Diseño de suspensión

Flat

Impedancia mínima (ohmio)

6.50 ohm

Diámetro de la bobina

1.75 inch / 44 mm

Diseño anterior de la bobina de voz

Straight - Kapton

Número de capas

Tipo de capas

outside

Densidad de flujo (T)

1.8 T

Diseño de clavija de fase

2 slot

Parámetros Thielle-Small

Factor BL (BL) (T x m)

7.50 T x m

Informaciones de montaje

Diámetro total

85 mm / 3.35 inches

Altura total

43 mm / 1.69 inches

Montaje

2 x 6 mm threaded holes at 90°

Tamaño

Peso

0.85 kg / 1.87 lbs

Informaciones de envío

Altura de paquete

65 mm / 2.56 inches

Anchura de paquete

111 mm / 4.37 inches

Profundidad de paquete

113 mm / 4.45 inches

Peso de paquete

0.89 kg / 1.96 lbs
