Merkmale
  • 500 W Gesamtleistung
  • Steuerung von bis zu 4 Zonen
  • Integrierter DSP
  • Zertifiziert nach EN 54-16 und EN 54-4
  • Notfallansagen auf einer überwachten SD-Karte
  • Vorhalten einer Reserve-Endstufe möglich
  • Eingang für Audioquelle auf der Vorderseite
  • Wand- oder Rackmontage

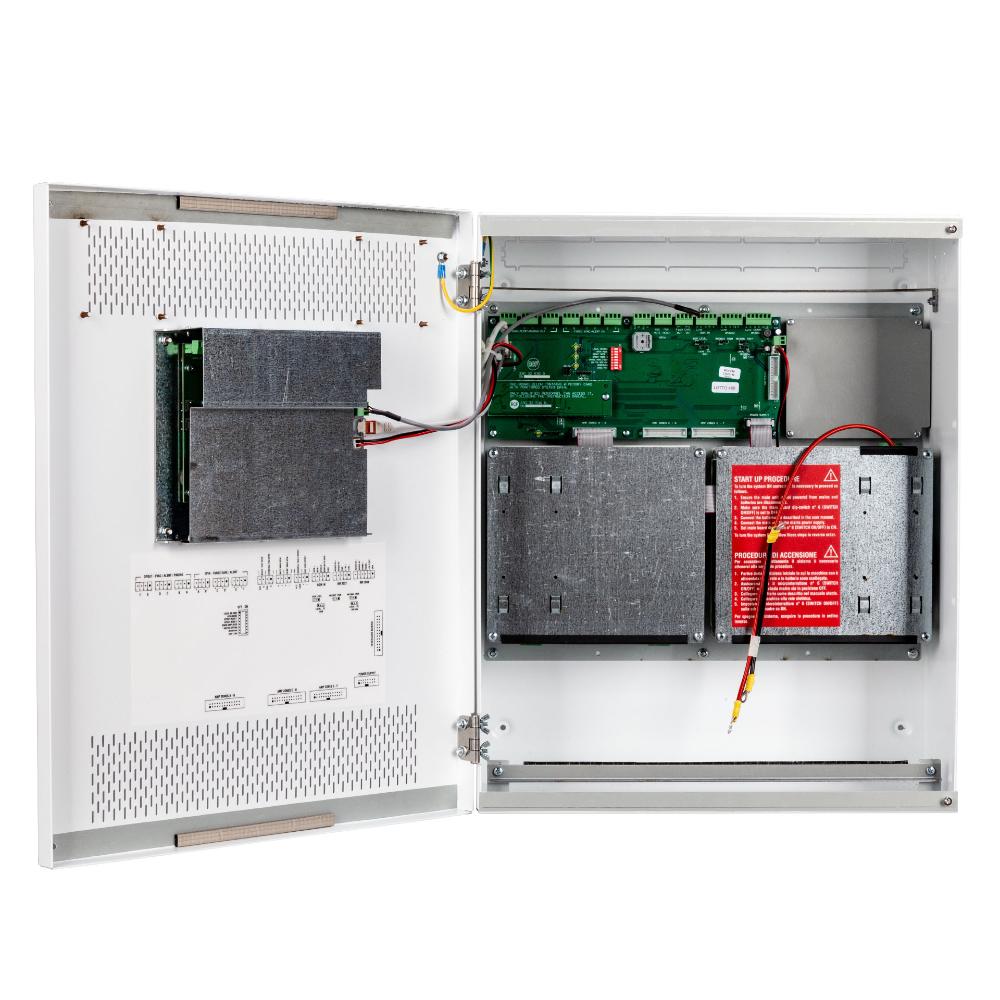

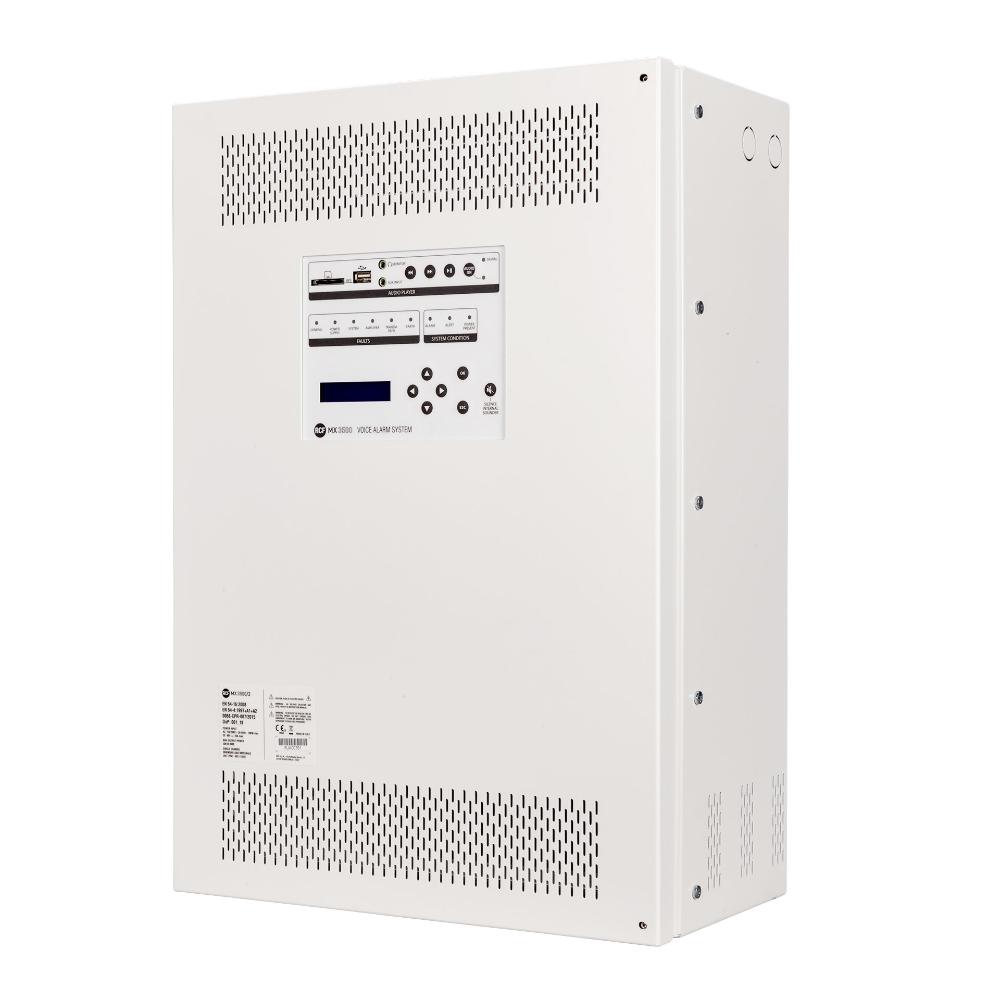

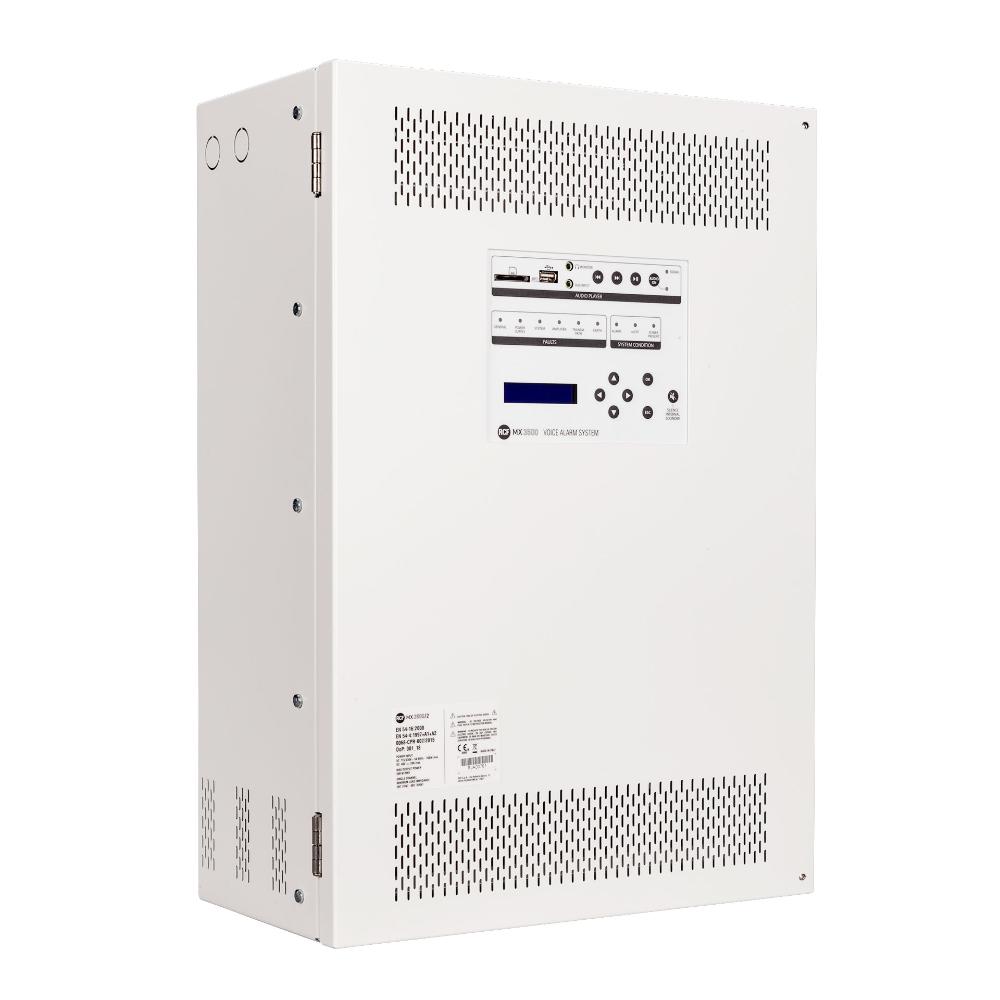

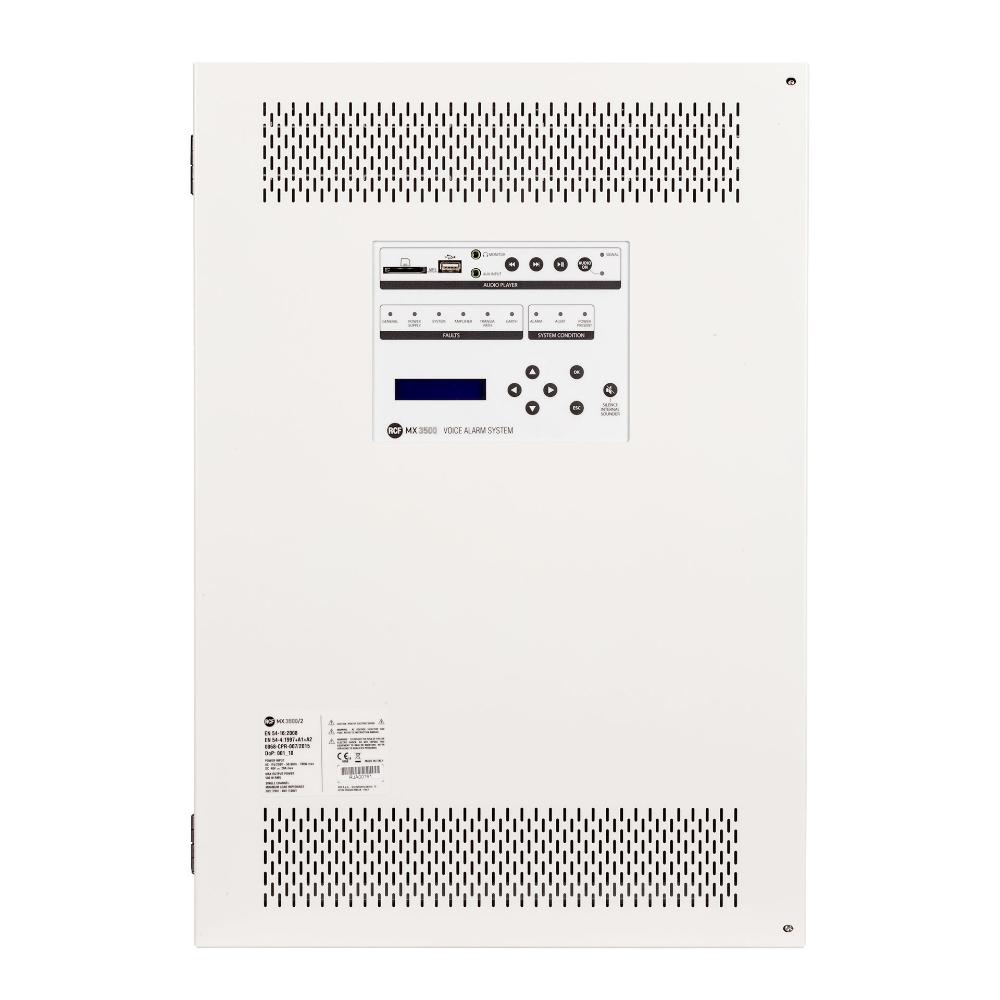

Das MX 3500 ist die Steuereinheit des Voice-Alarm-Systems DXT 3000. Sie eignet sich für kleine bis mittlere Installationsanwendungen, die ein nach EN 54-16 zertifiziertes System erfordern. Mit ihren leistungsstarken und äußerst zuverlässigen Class-D-Endstufen bietet die Einheit eine Gesamtleistung von bis zu 500 W. Je nach Modell kann die Einheit bis zu 6 unabhängige Zonen verwalten. Darüber hinaus bietet sie die Möglichkeit, eine Reserve-Endstufe vorzuhalten. Das interne Netzteil ist nach EN 54-4 zertifiziert und die Batterien zur Notstromversorgung können im Gehäuse untergebracht werden, wodurch das System eine sehr kompakte Komplettlösung darstellt. Der integrierte DSP ermöglicht die klangliche Anpassung an die Umgebung und sorgt für eine optimale Sprachverständlichkeit sowie beste Klangqualität bei der Wiedergabe von Hintergrundmusik. Das System kann durch die Mikrofonkonsolen BM 3804, BM 3804FM und ME 3801 sowie das Tastenfeld BE3806 ergänzt werden, um Live-Ansagen zu ermöglichen. Sie können auch eine Endstufe als automatische Havarieendstufe konfigurieren. Eine EN54-4 Notstromversorgung mit Batterien ist im Gehäuse integriert. Ein vollständiges Set an Eingängen, Bedienelementen und aufgenommene Mitteilungen für eine echte Plug and Play-Lösung. Das System kann mit Systemsprechstellen und optionalen Sechs Zonen Tastenfeldern für Einzel- & Sammelruf erweitert werden. Ebenfalls können lokale Tischsprechstellen (z.B. BM 3022) und Hintergrundmusikprogramme implementiert werden. Die Systemsprechstellen und die Interlinkboards werden mit Brandmeldekabeln J-Y(ST)Y angeschlossen. Es gibt sechs Modelle, die je nach Anzahl der Zonen und Gesamtleistung ausgewählt werden können. Um das System zu erweitern, können sie auch mehere Modelle vernetzen.

Part number:

12100010
MX 3500/4
EAN 8024530014704

Spezifikationen
Systeminformationen
Zahl der überwachten Zonen:
4
Eingebauter Verstärker:
Yes
automatische Umschaltung auf einen Havarieverstärker:
Yes
Max Anzahl an Konsolen:
4
Anzahl der Busse:
1
Anzahl der gleichzeitig verfügbaren Notfall-Audiokanäle
1
Maximale Zahl von verbundenen Einheiten:
8
Kommunikations Bus:
Serial
Verbundene Einheiten:
J-Type fire-rated
Integrierter Sprachspeicher Alarmierungsmeldung:
Yes
Technische daten (Verstärker)
Klasse Verstärker:
D+
Anzahl der Kanäle:
4
Ausgangsleistung @ 100 V (W):
500 W RMS
A/B Lautsprecherlinie:
Yes
Frequenzgang (-3dB):
80 Hz ÷ 16 kHz
Signal/Rausch Abstand (A-Gewichtet)
>98 dB
Verzerrung (THD+N) @ 1 kHz :
<0.3 %
Input-sektion
Gesamtzahl an Eingängen:
3
Symmetrisch:
3
Mono:
3
Line-Eingang:
2
Leitungsverbinder:
Euroblock, JACK
VOX:
Yes
Sprechstelleneingang:
1
Sprechstellenanschluss:
Euroblock
Sprechstellen Kommando:
Serial
Notfallsprechstelle:
Yes
Schaltkontakteingänge (GPI):
6
Überwachte Schaltkontakteingänge (GPI):
6
Galvanisch Getrennter Schaltkontakteingang (GPI)
6
Ausgangs-sektion
Signal-Ausgangsnummer:
1
Ausgangsbuchsen:
JACK
Versorgungsspannungsleitung:
4
Anschluss Versorgungsspannung:
Euroblock
Schaltkontaktausgänge (GPO):
6
Prozessing
DSP:
Yes
Klangeinstellungen:
Yes
Hochpass-Filter:
20 Hz ÷ 500 Hz
Steuerung
Konfiguration:
DIP switch, Front panel
Signalton:
Yes
Schutzschaltungen
Kühlung:
Convection
Kurzschluss:
Yes
Thermisch:
Yes
DC:
Yes
Sicherung:
Yes
VHF (Very High Frequencies):
Yes
Audioquellen
USB-Stick:
Yes
SD-Karte:
Yes
Strombedarf
Betriebsspannung (V ~ Hz):
220-240/115 V~ 50/60Hz
Spannungswahl:
Internal
DC power:
Yes
DC power Wert:
48 V
Stromverbrauch (MAX (W):
700 W
Standardkonformität
IP Schutzgrad:
IP 30
Safety agency:
CE compliant
EN54-16 zertifiziert:
Yes
EN 54-4 zertifiziert:
Yes
CPR Nummer:
0068-CPR-007/2015
Physikalische daten
Farbe:
White
Rack-Einbau:
19", 14U
Größe
Höhe:
620 mm / 24.41 inches
Breite:
430 mm / 16.93 inches
Tiefe:
230 mm / 9.06 inches
Gewicht:
20.7 kg / 45.64 lbs
Versandinformationen
Verpackung Höhe:
340 mm / 13.39 inches
Verpackung Breite:
680 mm / 26.77 inches
Verpackung Tiefe:
500 mm / 19.69 inches
Verpackungsgewicht:
24.5 kg / 54.01 lbs
