NX 10-A II

2-WEGE-AKTIVBOX
  • 129 dB maximaler Schalldruckpegel
  • 2-Kanal-Class-D-Endstufe mit 1400 Watt
  • Einfache Installation durch mehrere, eingebaute Befestigungspunkte
  • 90° x 60° Constant-Directivity-Abdeckung
FiRPHASE
Unterstützung
Merkmale Spezifikationen Zubehör videos Downloads
Unterstützung
Merkmale
  • 129 dB maximaler Schalldruckpegel
  • 2-Kanal-Class-D-Endstufe mit 1400 Watt
  • Einfache Installation durch mehrere, eingebaute Befestigungspunkte
  • 90° x 60° Constant-Directivity-Abdeckung
  • 10-Zoll-Tieftöner, 2,5-Zoll-Schwingspule
  • 1,75-Zoll-Kompressionstreiber, 1-Zoll-Schwingspule
  • FiRPHASE
  • Frequenzgang 50 - 20000 Hz

Die NX 10-A II wurde von Grund auf neu entwickelt und bietet durch RCF Precision Schallwandler und Holzgehäuse fortschrittliche Audio-Performance und Flexibilität. Egal ob Stand-alone im FOH-System, als Satellit (mit Subwoofer), Bühnenmonitor oder geflogen: Die NX 10-A II verbindet Hochleistung mit Zuverlässigkeit im kompakten Format. Als idealer Partner zur leistungsstarken RCF HDL-Serie oder den NXL-Arrays bietet sie die Ausstattungsmerkmale und Leistung unseres Flaggschiffs RCF TT+, etwa die verschiedenen Befestigungspunkte und die Signalverarbeitung mit FiRPHASE.

ARCHIVED

Part number:

13000625
NX 10-A II
220-240V, EAN 8024530017934

13000626
NX 10-A II
115V, EAN 8024530017941

Neue perspektive auf linearität

Die Lautsprecher von RCF werden auf der Grundlage einer proprietären, fortschrittlichen FIR-Filter-Technologie entwickelt, die ein transparentes Klangbild, absolute Klarheit und ein perfektes Stereobild gewährleistet.
Die speziellen FiRPHASE-Filter ermöglichen eine gleichmäßige Schallverteilung für alle Zuhörer ohne Phasenverzerrungen bei minimalen Latenzen im Gesamtsystem.
Responsive Image
Responsive Image

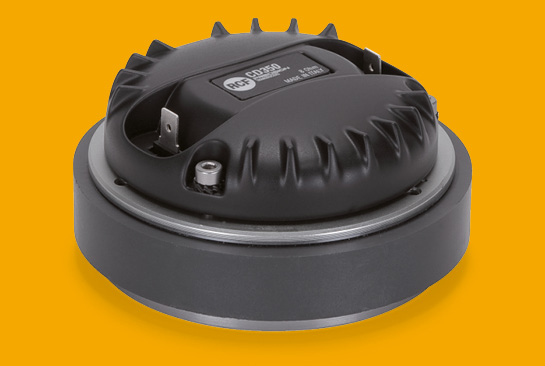

Hochleistungs-kompressionstreiber

Der CD350 ist ein Kompressionstreiber mit 1,75-Zoll Membran, 1-Zoll-Austrittsöffnung und keramischem Antrieb. Während die Membran präzise aus Polyester geformt wurde, besteht die Schwingspule aus einem Hochtemperatur-Kapton-Schwingspulenträger und rechteckigem Aluminiumdraht mit Kupfermantel.

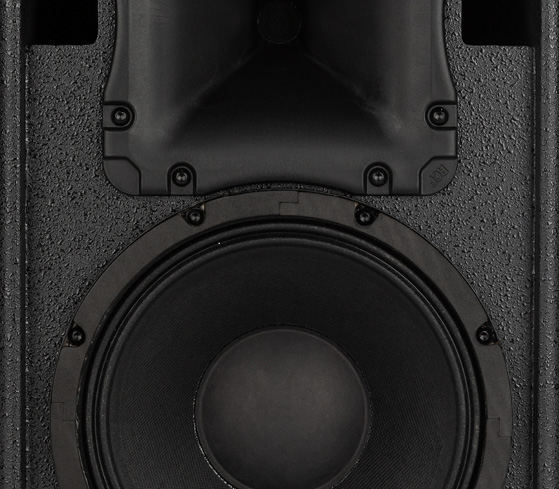

Moderne schallwandler

Hochmoderner RCF 10-Zoll-Tieftöner und Kompressionstreiber mit 90° x 60° Constant-Directivity-Abdeckung. Alles vereint in einem hochfesten, schwingungsarmen Birken-Multiplex-Gehäuse.
Responsive Image
Responsive Image

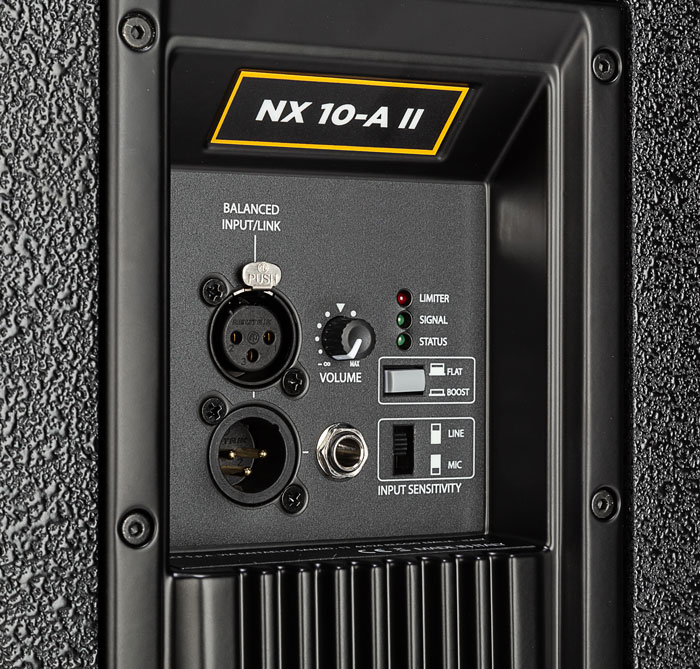

Endstufe und dsp

Die 1400-Watt-Endstufe ist in einem robusten Aluminiumgehäuse untergebracht, das die Endstufe während des Transports schützt und gleichzeitig die Wärmeableitung unterstützt. Der integrierte DSP umfasst Limiter, Lautsprecherschutz sowie spezielle FiRPHASE-Filter und ermöglicht so eine gleichmäßige Verteilung des Schalls für alle Zuhörer ohne Phasenverschiebung. Auf Knopfdruck lässt sich der Klang für die Wiedergabe von Hintergrundmusik optimieren, wenn das System mit geringer Lautstärke eingesetzt wird.

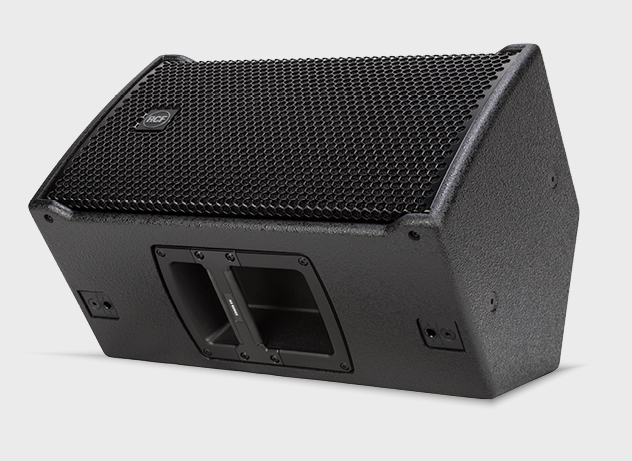

Gehäuse und montagevorrichtungen

Das robuste Gehäuse ist aus Birken-Multiplex gefertigt und mit schwarzem Polyurethan beschichtet. Ein stabiles, pulverbeschichtetes Metall-Frontgitter schützt die Vorderseite, während innen eine Kaschierung aus Akustikschaumstoff zusätzlichen Schutz gegen Staub und Feuchtigkeit bildet. Vier Befestigungspunkte erlauben einfaches Rigging.
Responsive Image
Spezifikationen
Spezifikation
Frequenzgang
50 Hz ÷ 20000 Hz
Max SPL @ 1m:
129 dB
Horizontaler Abstrahlwinkel:
90°
Vertikaler Abstrahlwinkel:
60°
Schallwandler
Kompressionstreiber:
1.0'', 1.75'' v.c
Woofer
10'', 2.5'' v.c
Input/Output sektion
Eingangssinal
bal/unbal
Eingangsbuchsen
XLR, Jack
Ausgangsanschlüsse
XLR
Eingangsempfindlichkeit
-2 dBu/+4 dBu
Prozessor
Übergangsfrequenz
1700 Hz
Schutzschaltungen
Thermal, RMS
Limiter
Soft Limiter
Steuerung
Volume, EQ Shape
Power sektion
Gesamtleistung
1400 W Peak, 700 W RMS
HF Bereich
400 W Peak, 200 W RMS
Tiefe Frequenzen
1000 W Peak, 500 W RMS
Kühlung
Convection
Verbindungen
Powercon IN/OUT
Standardkonformität
Safety agency
CE compliant
Physikalische daten
Gehäuse Material
Baltic birch plywood
Hardware
5 x M10, 4 x quick lock
Griffe
2 Side
Pole Mount/Cap
35 mm insert
Gitter
Steel
Farbe
Black
Größe / Gewicht
Höhe
520 mm / 20.47 inches
Breite
315 mm / 12.4 inches
Tiefe
358 mm / 14.09 inches
Gewicht
18 kg / 39.68 lbs
Versandinformationen
Verpackung Höhe
586 mm / 23.07 inches
Verpackung Breite
330 mm / 12.99 inches
Verpackung Tiefe
376 mm / 14.8 inches
Verpackungsgewicht
21 kg / 46.3 lbs
