TTL 33-A II AKTIVES 3-WEGE-LINE-ARRAY-MODUL
TT+
TOURING
TTL 33-A II
AKTIVES 3-WEGE-LINE-ARRAY-MODUL
- 3 Class-D-Endstufen mit 1250 Watt Dauerleistung (RMS)
- 6 Neodym-Hochleistungswandler
- DSP mit Floating-Point-Signalverarbeitung 96 kHz / 32 Bit
- Vernetzte Steuerung über RDNet
RDNet
FiRPHASE
BASS MOTION CONTROL


















Merkmale
- 3 Class-D-Endstufen mit 1250 Watt Dauerleistung (RMS)
- 135 dB maximaler Schalldruckpegel
- 6 Neodym-Hochleistungswandler
- 100° x 15° Constant-Directivity-Abdeckung
- DSP mit Floating-Point-Signalverarbeitung 96 kHz / 32 Bit
- Soft Limiter und RMS Limiter
- Maximaler Output bei geringer Größe
- Vernetzte Steuerung über RDNet
Das TTL33-A II ist ein kompaktes, breit abstrahlendes, aktives Drei-Wege-Line-Array für mittelgroße bis große Beschallungsanwendungen. Seine hohe Ausgangsleistung, die extrem präzisen Wiedergabeeigenschaften und das robuste und kompakte Gehäuse machen das TTL33-A zur idealen Lösung für die Beschallung im Außenbereich, für Live-Veranstaltungen oder auch für hochwertige Festinstallationen im Theater, Konzertsaal oder Auditorium.
Part number:
13000360
TTL 33-A II
220-240V, EAN 8024530009731
13000361
TTL 33-A II
115V, EAN 8024530009748

VERNETZTE STEUERUNG UND VIELES MEHR
RDNet ist eine fortschrittliche Plattform zur integrierten Überwachung und Steuerung von Beschallungsanlagen – von kleinen Live-Produktionen und Festinstallationen bis hin zu großformatigen Stadion-Systemen. Mit einer robusten Netzwerkarchitektur verbindet RDNet Systemsteuerung, Line-Array-Konfiguration, Simulation und umfassende FFT-Audiomessungen in einem einzigen leistungsstarken Softwarepaket.
Anwender und Techniker können jedes Gerät im Netzwerk intuitiv verwalten, von einzelnen Komponenten bis hin zu mehreren Gruppen. Die flexiblen Konfigurationstools der Plattform ermöglichen die vollständige DSP-Steuerung kompatibler Geräte zur perfekten Abstimmung der Systemreaktion mit maximaler Geschwindigkeit. Anwender können über eine zentrale Schnittstelle in Echtzeit alle wichtigen Einstellungen einsehen und anpassen.
Anwender und Techniker können jedes Gerät im Netzwerk intuitiv verwalten, von einzelnen Komponenten bis hin zu mehreren Gruppen. Die flexiblen Konfigurationstools der Plattform ermöglichen die vollständige DSP-Steuerung kompatibler Geräte zur perfekten Abstimmung der Systemreaktion mit maximaler Geschwindigkeit. Anwender können über eine zentrale Schnittstelle in Echtzeit alle wichtigen Einstellungen einsehen und anpassen.
Neue perspektive auf linearität
This active speaker can be upgraded with FiRPHASE.
Please download the latest RDNet software release and follow the upgrade procedure to enhance the speaker processing with FiRPHASE.
Please download the latest RDNet software release and follow the upgrade procedure to enhance the speaker processing with FiRPHASE.
The Firmware Upgrade is simple and automated:
• connect the device to RDNet
• the system immediately checks the Firmware version and upgrades it if needed.
The sound of the upgraded system will change significantly. Note that the new upgraded modules will not be compatible with the older ones.
• connect the device to RDNet
• the system immediately checks the Firmware version and upgrades it if needed.
The sound of the upgraded system will change significantly. Note that the new upgraded modules will not be compatible with the older ones.

Der aktive vorteil
Bei einer aktiven Beschallungsanlage sind die Leistungsendstufen direkt in die Lautsprechergehäuse eingebaut. Dies bringt einige Vorteile:
- Schnellerer Aufbau
- Keine zusätzlichen Endstufenracks erforderlich, dadurch Platzeinsparungen im Transportfahrzeug
- Klangqualität 3455und Leistung sind optimal auf die einzelnen Komponenten im Lautsprecher abgestimmt
- Mit dem vernetzten RDNet-Management lässt sich jedes Element des Systems überwachen
- Reihenschaltung von Signal- und Netzspannungszuführung - wenn möglich
Modernste Class-D-Endstufentechnologie
Die Endstufen verfügen über ausreichende Reserven, um bei Bedarf extreme Spitzenlasten in einem bestimmten Frequenzbereich zu bewältigen. Das Netzteil versorgt drei Class-D-Endstufen: 500 W + 500 W + 250 W (LF + MF + HF). Das zusätzliche Kondensatorarray stellt Reserven für extreme Signalspitzen von bis zu 100 ms bereit. Die Endstufe enthält einen geräuscharmen DSP mit 96 kHz / 32-Bit Floating-Point-Signalverarbeitung inklusive FiRPHASE, Soft Limiting, RMS-Limiter, Polarität, Lautstärke, Laufzeitkorrektur und EQ. Alle Einstellungen, die Überwachung aller Komponenten und weitere Features können über die RCF TT+ Integration in die RDNet Software für netzwerkbasiertes Management vorgenommen bzw. angepasst werden.

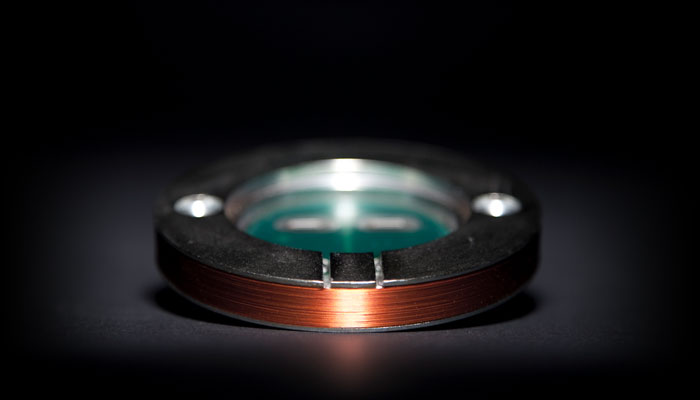

RCF Precision Transducer mit Neodym-Magnet
Die von RCF entwickelten Schallwandler und die extrem präzise Fertigung machen das TTL 33-A zu einem optimalen Linienstrahler mittlerer Größe mit sehr hoher Treiberdichte.
- Zwei kompakte 8-Zoll-Neodym-Tieftöner in V-förmiger Bandpass-Konfiguration
- Ein horngeladener 8-Zoll-Neodym-Mitteltöner
- Drei horngeladene 1-Zoll-Neodym-Kompressionstreiber mit Titankalotte als Horn-Array-Konfiguration
- Gesamtgewicht der 8 Schallwandler unter 8 kg
Cabinet
The carefully engineered TTL33-A II cabinet packs the maximum output and superb sound quality in the minimum size possible. The electronics housing fits and seals the rear of the cabinet. Two recessed panels protect all the signal connectors. The water-resistant cabinet is the result of a careful treatment of the high-quality Baltic Birch plywood. The heavy-duty polyurea paint creates a very thick full coating making the cabinet highly resistant to scratches and bumps. The heavy duty front grille is powder coated. A special transparent-to-sound foam backing on the inside of the grille helps to further protect the transducers from dust.
High strength structural Swedish steel mechanics guarantees a yielding strength almost 4 times stronger compared to commercial grade steel and maintains the mechanical properties down to –40° C. The rigging system features 8 splay angles, from 0° to 7° with 1° step increment.
High strength structural Swedish steel mechanics guarantees a yielding strength almost 4 times stronger compared to commercial grade steel and maintains the mechanical properties down to –40° C. The rigging system features 8 splay angles, from 0° to 7° with 1° step increment.

Spezifikation
Frequenzgang
60 Hz ÷ 20000 Hz
Max SPL @ 1m:
135 dB
Horizontaler Abstrahlwinkel:
100°
Vertikaler Abstrahlwinkel:
15°
Schallwandler
Kompressionstreiber:
3 x 1.0'' neo, 1.5'' v.c
Mittenbereich
1 x 8'' neo, 2.0'' v.c
Woofer
2 x 8'' neo, 2.5'' v.c
Input/Output sektion
Eingangssinal
bal/unbal
Eingangsbuchsen
XLR, RDNet Ethercon
Ausgangsanschlüsse
XLR, RDNet Ethercon
Eingangsempfindlichkeit
-2 dBu/+4 dBu
Prozessor
Übergangsfrequenz
400 Hz - 1800 Hz
Schutzschaltungen
Thermal, HF
Limiter
Fast Limiter
Steuerung
HF Correction, cluster size, HPF
RDNet
Onboard
Power sektion
Gesamtleistung
2500 W Peak, 1250 W RMS
HF Bereich
500 W Peak, 250 W RMS
Mitten-Frequenzen
1000 W Peak, 500 W RMS
Tiefe Frequenzen
1000 W Peak, 500 W RMS
Kühlung
Convection/Forced
Verbindungen
Powercon IN/OUT
Standardkonformität
Safety agency
CE compliant
Physikalische daten
Gehäuse Material
Baltic birch plywood
Hardware
Array side fittings
Griffe
2 on side
Gitter
Steel
Farbe
Black
Größe / Gewicht
Höhe
290 mm / 11.42 inches
Breite
760 mm / 29.92 inches
Tiefe
441 mm / 17.36 inches
Gewicht
33 kg / 72.75 lbs
Versandinformationen
Verpackung Höhe
395 mm / 15.55 inches
Verpackung Breite
875 mm / 34.45 inches
Verpackung Tiefe
545 mm / 21.46 inches
Verpackungsgewicht
37 kg / 81.57 lbs
