Merkmale
  • 2-KANAL-ENDSTUFE 2200 WATT
  • 137 DB MAXIMALER SCHALLDRUCKPEGEL
  • DSP mit 48 kHz / 32 Bit
  • 1,4-Zoll-Titanmembran-Kompressionstreiber, 4,0-Zoll-Schwingspule
  • 2 x 10-Zoll-Neodym-Tieftöner, 2,5-Zoll-Schwingspule
  • EXKLUSIVE FIRPHASE-TECHNOLOGIE
  • RDNET FÜR STEUERUNG UND MANAGEMENT
  • 680 Hz Trennfrequenz

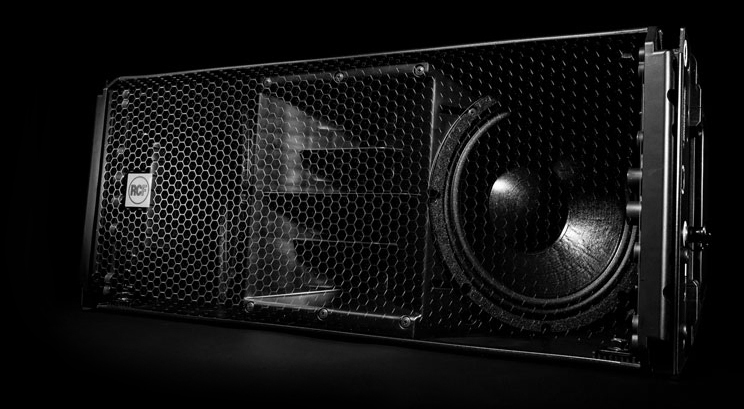

Das RCF HDL 30-A ist ein kompaktes, aktives 2-Wege-Touringsystem mit 2-Kanal-Endstufe für mittlere bis große Veranstaltungen im Innen- und Außenbereich, bestückt mit zwei 10-Zoll-Tieftönern und einem beeindruckenden 4-Zoll-Titanmembran-Kompressionstreiber. Der zeitkohärent arbeitende Waveguide ist das Ergebnis intensiver Forschung und Entwicklung. Das HDL 30-A ist das erste Line-Array-Modul in einem Gehäuse aus Verbundstoff mit 0 Grad Phase und extrem linearem Amplitudengang. Die integrierte Class-D-Endstufe mit 2200 Watt und modernste RCF-Schallwandler mit Neodym-Magneten sorgen für exzellente Klangtreue und bis zu 137 dB maximalen Schalldruck. Trotz seiner beachtlichen Leistung fällt das RCF HDL30-A bemerkenswert leicht aus – ein klarer Vorteil für Handhabung und Flugbetrieb. Das Bass-Modul HDL 38-AS für geflogene Anwendungen passt ideal zum Line Array HDL 30-A.

Responsive Image

RCF RDNet

Vernetzte steuerung und vieles mehr

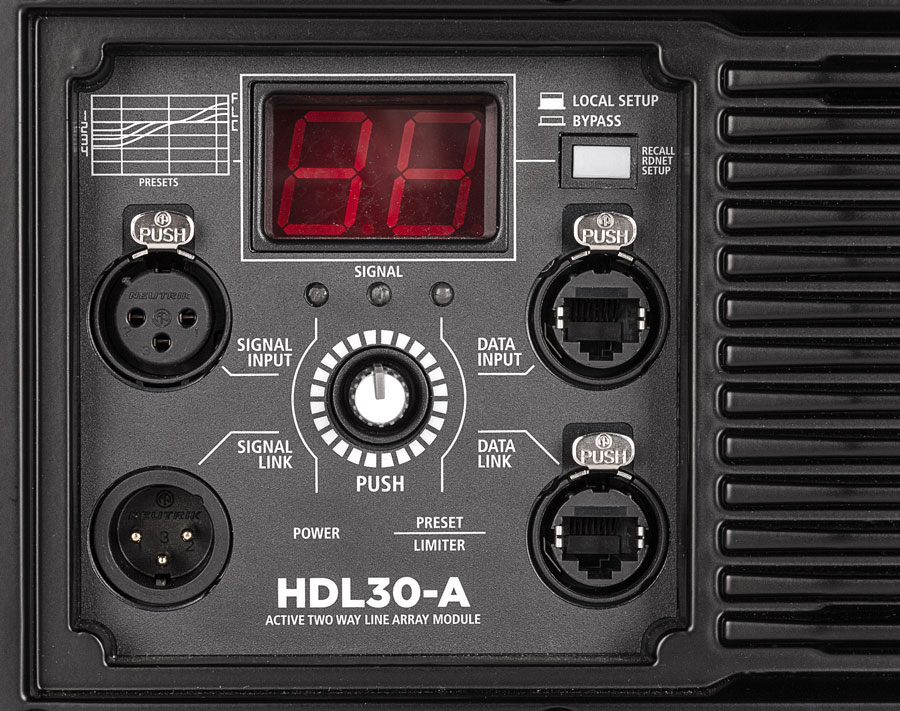

RDNet ist eine solide vernetzte Management- und Steuerungsplattform für kleine, mittelgroße und großformatige Beschallungsanlagen sowie für komplexe und umfangreiche Festinstallationen. RDNet basiert auf einem proprietären Netzwerkprotokoll, das die intuitive Steuerung und Überwachung jedes einzelnen Geräts oder Objekts im RCF Audio-System ermöglicht. Mittels digitaler Signalverarbeitung für jedes Gerät können Presets oder Parameteranpassungen an einzelne Objekte oder Gruppen von Objekten gesendet werden. Netzwerknutzer können Pegel, Delay, EQ (auch phasenlineares FiR) und weitere Einstellungen ändern. Dies schließt auch die erweiterte Subwoofer-Konfiguration mit ein. RDNet ist nicht nur für Lautsprecher konzipiert – Sie können damit das Routing und Parameter verschiedenster RCF-Geräte steuern, z.B. digitale Matrizen oder Verstärker.

4-path-waveguide

Der speziell entwickelte 4PATH-Waveguide ermöglicht die präzise Abdeckung eines Bereiches von 100 x 15 Grad und sorgt für eine exzellente, lineare Höhenwiedergabe. Die einzigartige Form der vier Kanäle des Wellenformers erzeugt ab 680 Hz eine ideale isophasische Abstrahlung bis hinauf zu den höchsten hörbaren Frequenzen.
Responsive Image

Neue perspektive auf linearität

Die Lautsprecher von RCF werden auf der Grundlage einer proprietären, fortschrittlichen FIR-Filter-Technologie entwickelt, die ein transparentes Klangbild, absolute Klarheit und ein perfektes Stereobild gewährleistet. Die speziellen FiRPHASE-Filter ermöglichen eine gleichmäßige Schallverteilung für alle Zuhörer ohne Phasenverzerrungen bei minimalen Latenzen im Gesamtsystem.
Responsive Image
Responsive Image

Leistungsstarke class-d-endstufe

Die Class-D-Endstufentechnologie von RCF kombiniert große Leistungsreserven mit hohem Wirkungsgrad und geringem Gewicht. HDL Endstufen zeichnen sich durch ein extrem schnelles Ansprechverhalten, realistische Transientenwiedergabe und ein beeindruckendes Klangbild aus. Die robuste Gehäusekonstruktion aus Aluminium schützt die Endstufe während des Transports und unterstützt gleichzeitig die lüfterlose Wärmeableitung. Alle HDL Endstufen verfügen über Schaltnetzteile für minimales Gewicht und maximale Leistung.

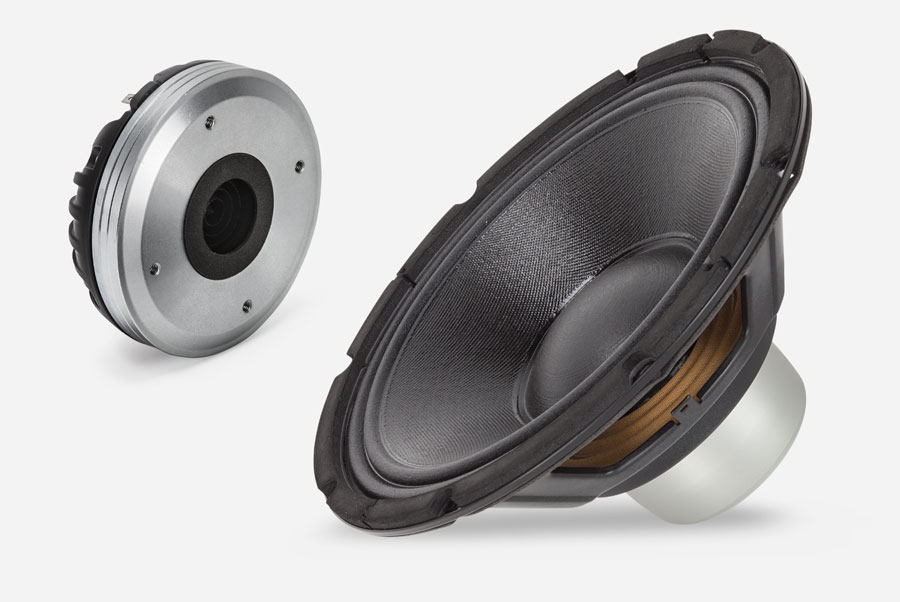

RCF neodym-präzisionsschallwandler

Höhen  - Der hochwertige Kompressionstreiber sorgt für eine äußerst präzise Hochtonwiedergabe.
  • RCF ND940 Hochleistungstreiber
  • Kompressionstreiber mit 4,0-Zoll-Titanmembran
  • Austrittsöffnung 1,4 Zoll
  • 680 Hz Trennfrequenz
Bässe - Hochleistungstieftöner Kontrollierte Tieftonwiedergabe mit extrem hohen Wirkungsgrad
  • 2 x 10-Zoll-Neodym-Tieftöner mit 2,5-Zoll-Schwingspule
  • Tieftonwiedergabe bis 50 Hz
  • Wasserfeste, faserverstärkte Membran
  • 2-fach gerollte Gewebesicke
  • Hyperventilierte Magnetkonstruktion
Responsive Image

Revolutionäres rigging-konzept

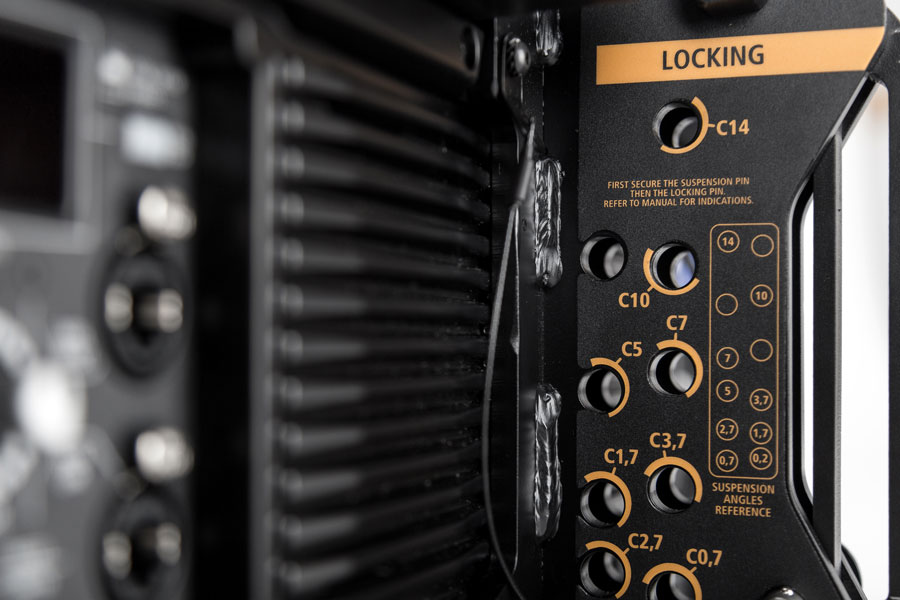

Beim hochfesten Polypropylen-Gehäuse kommt ein revolutionäres neues Rigging-Konzept zum Einsatz, das vom großen Bruder inspiriert ist, dem RCF HDL-50A. Im Verhältnis zu seiner akustischen Leistung besitzt es ein bemerkenswert geringes Gewicht, was Handhabung und Flugbetrieb deutlich erleichtert. Das integrierte Rigging erlaubt eine ebenso schnelle wie einfache Montage und ermöglicht die Realisierung von J- und spiralförmigen Curvings mit Winkeln ab 0,2°. Auch die Hardware ist für eine komfortable Montage ausgelegt. Bei geflogener Anwendung kann der Winkel eingestellt werden, während sich das System noch am Boden befindet – beim Hochziehen des Arrays nimmt das Modul dann automatisch die richtige Position ein. An einem einzigen Flugrahmen können bis zu 20 HDL 30-A-Module befestigt werden.

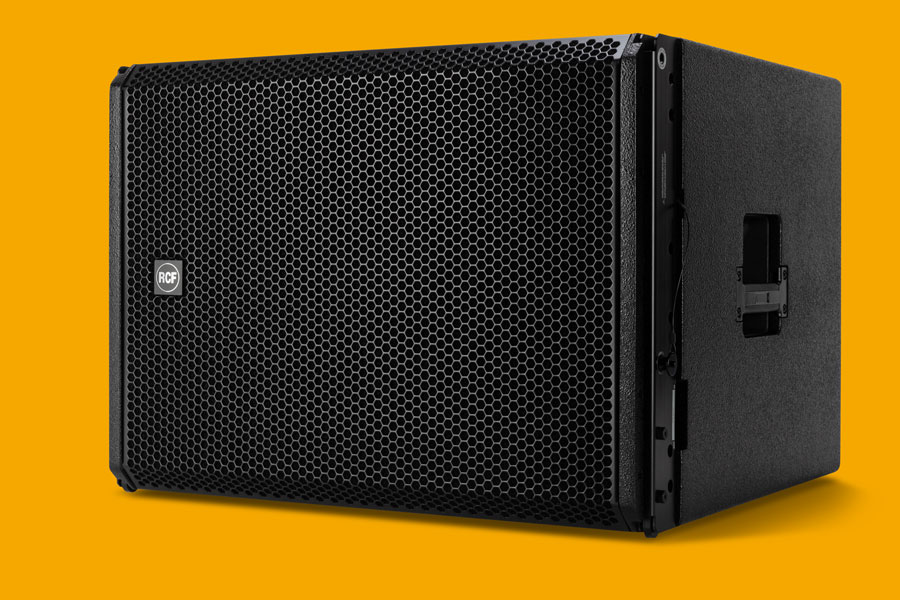

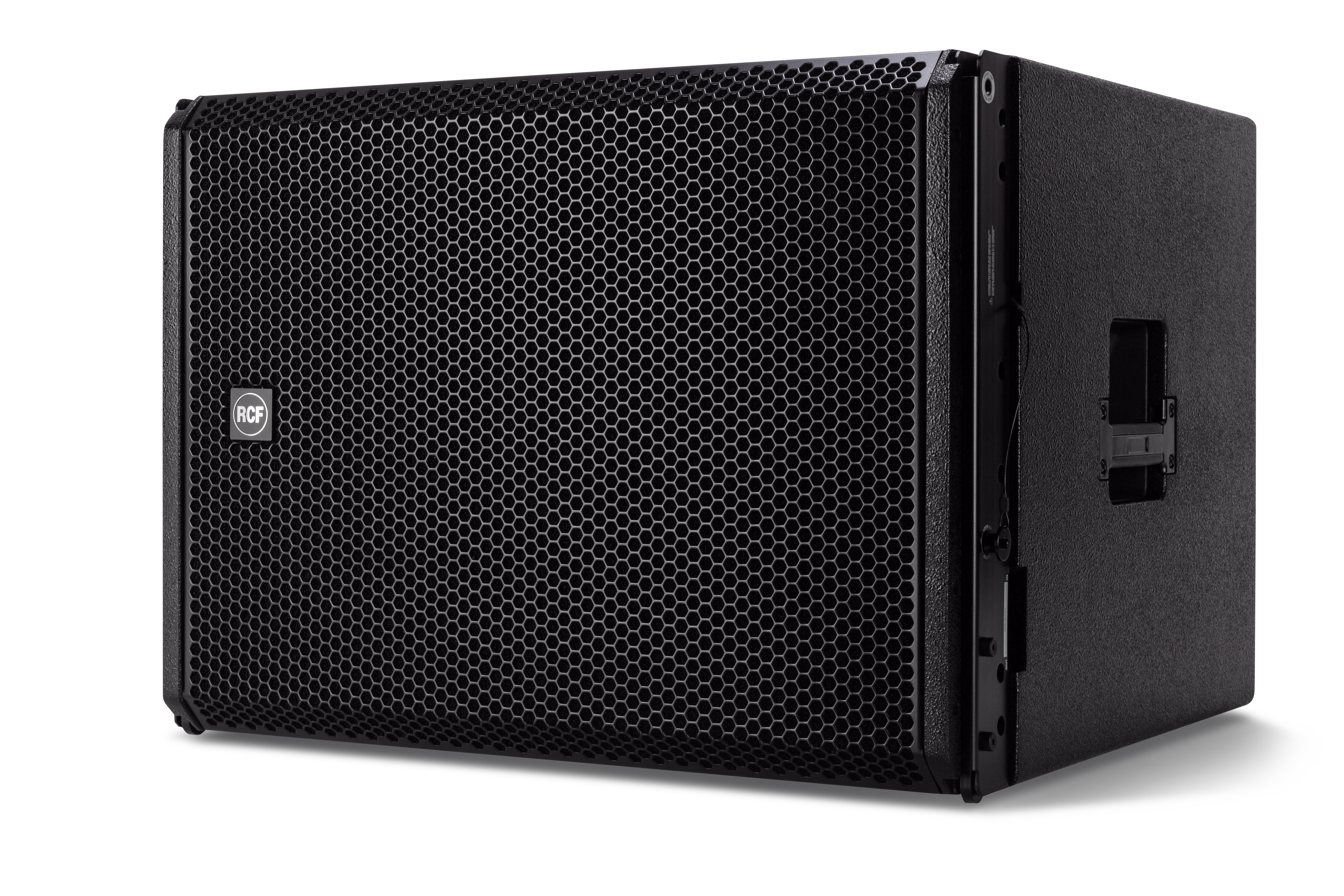

Das ideale bass-modul zur flugmontage

Der HDL 38-AS Subwoofer für geflogene Anwendungen passt ideal zum Line Array HDL 30-A.
Mit seinem 18-Zoll-Neodym-Tieftöner mit 4-Zoll-Schwingspule bietet er im Frequenzbereich von 30 Hz bis 140 Hz einen maximalen Schalldruckpegel von 136 dB bei größtmöglicher Linearität und geringem Verzerrungsgrad. Der HDL 38-AS eignet sich perfekt für geflogene Systeme in Theatern oder bei Indoorveranstaltungen. Die integrierte Class-D-Endstufe mit 3200 Watt bietet eine herausragende Klangqualität und einen maximalen Schalldruckpegel von 136 dB. Als Teil der professionellen HDL-Serie kann der HDL 38-AS über RDNet gesteuert und überwacht werden.
Responsive Image
Spezifikationen
Spezifikation
Frequenzgang
50 Hz ÷ 20000 Hz
Max SPL @ 1m:
137 dB
Horizontaler Abstrahlwinkel:
100°
Vertikaler Abstrahlwinkel:
15°
Schallwandler
Kompressionstreiber:
1 x 1.4'' neo, 4.0'' v.c
Woofer
2 x 10'' neo, 2.5'' v.c
Input/Output sektion
Eingangssinal
bal/unbal
Eingangsbuchsen
XLR, RDNet Ethercon
Ausgangsanschlüsse
XLR, RDNet Ethercon
Eingangsempfindlichkeit
+4 dBu
Prozessor
Übergangsfrequenz
680 Hz
Schutzschaltungen
Thermal, RMS
Limiter
Soft Limiter
Steuerung
Preset, RDNet bypass
RDNet
Yes
Power sektion
Gesamtleistung
2200 W Peak, 1100 W RMS
HF Bereich
600 W Peak, 300 W RMS
Tiefe Frequenzen
1600 W Peak, 800 W RMS
Kühlung
Forced
Verbindungen
Powercon IN/OUT
Standardkonformität
Safety agency
CE compliant
Physikalische daten
Gehäuse Material
PP Composite
Hardware
Array fittings
Griffe
2 Side
Gitter
Steel
Farbe
Black
Größe
Höhe
293 mm / 11.54 inches
Breite
705 mm / 27.76 inches
Tiefe
502 mm / 19.76 inches
Gewicht
25 kg / 55.12 lbs
Versandinformationen
Verpackung Höhe
365 mm / 14.37 inches
Verpackung Breite
800 mm / 31.5 inches
Verpackung Tiefe
550 mm / 21.65 inches
Verpackungsgewicht
28.2 kg / 62.17 lbs
