Merkmale
  • 2 x 3400 W Digitalverstärker
  • 2 x 21" High Power Neodymwoofer
  • 96 kHz, 32 bit DSP integriert
  • Remote Monitoring und Controll- Anschlüsse
  • Time Alignment
  • Cardioid Preset
  • Tour grade Gehäuse
  • RDNet on board
  • Sehr hoher Schallpegel

Der TTS56-A ist ein Hochleistungs-Akitv-Subwoofersystem, der neue Standards in der Live Beschallung setzt. Das neue 21" Neodym Woofer-Desing repräsentiert das Ergebnis jahrelanger Pionierarbeit und Forschung auf dem Gebiet der Transducer Technologie. Die integration des zweikanaligen Digitalverstärkers mit der enormen Leistung von 6800 W und eines leistungsfähigen DSP ermöglichen maximale Effizienz und Performance.


ARCHIVED

Part number:

13000190
TTS 56-A
90-240V, EAN 8024530008611

Responsive Image

RCF RDNet

Vernetzte steuerung und vieles mehr
RDNet ist eine solide vernetzte Management- und Steuerungsplattform für kleine, mittelgroße und großformatige Beschallungsanlagen sowie für komplexe und umfangreiche Festinstallationen. RDNet basiert auf einem proprietären Netzwerkprotokoll, das die intuitive Steuerung und Überwachung jedes einzelnen Geräts oder Objekts im RCF Audio-System ermöglicht. Mittels digitaler Signalverarbeitung für jedes Gerät können Presets oder Parameteranpassungen an einzelne Objekte oder Gruppen von Objekten gesendet werden. Netzwerknutzer können Pegel, Delay, EQ (auch phasenlineares FiR) und weitere Einstellungen ändern. Dies schließt auch die erweiterte Subwoofer-Konfiguration mit ein. RDNet ist nicht nur für Lautsprecher konzipiert – Sie können damit das Routing und Parameter verschiedenster RCF-Geräte steuern, z.B. digitale Matrizen oder Verstärker.
Responsive Image

Der aktive vorteil

Bei einer aktiven Beschallungsanlage sind die Leistungsendstufen direkt in die Lautsprechergehäuse eingebaut. Dies bringt einige Vorteile:
  • Schnellerer Aufbau
  • Keine zusätzlichen Endstufenracks erforderlich, dadurch Platzeinsparungen im Transportfahrzeug
  • Klangqualität 3455und Leistung sind optimal auf die einzelnen Komponenten im Lautsprecher abgestimmt
  • Mit dem vernetzten RDNet-Management lässt sich jedes Element des Systems überwachen
  • Reihenschaltung von Signal- und Netzspannungszuführung - wenn möglich

Top and electronics

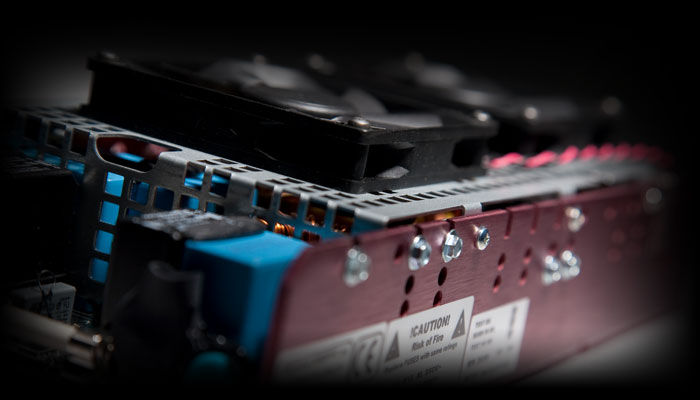

The amplifier integrates a low-noise 32 bit DSP circuit, controlled through the RCF exclusive RDNet network to easily handle the soft clipping limiters, RMS limits, polarity, amplitude, timing and equalisation. All the settings, monitoring and advanced features are available inside the RDNet Networked Management software. The available control panel on the back adjusts input sensitivity, Low Cut, Xover, volume, bypass, delay and presets.
Responsive Image
Responsive Image

Hyper-ventilation-system

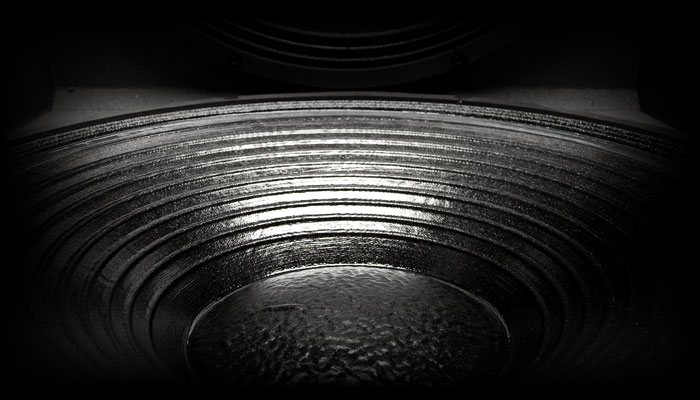

RCF hat diese Komponenten so konzipiert, dass eine möglichst saubere, druckvolle und verzerrungsfreie Tieftonwiedergabe erreicht wird. Die Konusmembran besteht aus 30% Kohlefaser, 20% Glasfaser und 50% Zellstoff. Diese spezielle chemische Zusammensetzung wurde sorgfältig abgestimmt, um die Robustheit und Steifigkeit der Membran zu verbessern, wodurch Verformungen und dadurch entstehende Wirkungsgradverluste vermieden werden. Haben die RCF-Ingenieure das einzigartige „Hyper-Ventilation“-System mit minimalen Leistungsverlusten entwickelt. Die Lautsprechermembran ist wasserabweisend.

Cabinet

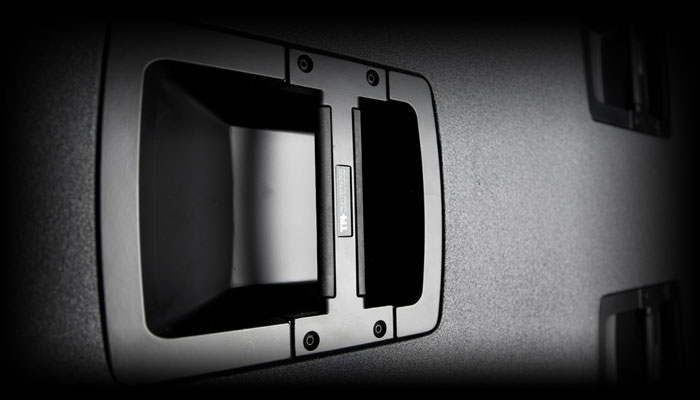

The RCF TT+ cabinets are made of high-quality birch plywood with weatherproof treatments, 4 reinforced rubber feets, nylon side protection accessories and 6 handles. The back of the cabinet is provided with two steel bars for fork-lift transportation that preserves the cabinet from being scratched. The subs are stackable and light-weight, for easy set-up and tear down. The polyurea coating and the rugged structure of the cabinet survive long-term use and transportation and the separate Vibrostop housing for the amplifier guarantee the best components efficiency and reliability. The transportation is fast with the detachable Kart kit: a dolly caster-board with rugged tour grade casters and rotating cam mechanism.
Responsive Image

Alles ist im fluss

Der Luftstrom durch die Bassreflexöffnung wird aufgrund der Fließgeschwindigkeit durch Turbulenzen beeinträchtigt.

Wie aus der Strömungsdynamik bekannt, lassen sich die Verwirbelungen durch eine intelligente Gestaltung der Austrittsöffnung verringern. Die verbesserte Austrittsöffnung ist eine RCF-eigene Entwicklung, mit der ein optimierter, laminarer Luftstrom erzielt wird, wodurch sich der Wirkungsgrad erhöht und Verzerrungen reduziert werden.
Klassische bassreflexöffnung
Der Luftstrom wird turbulent,
und die Verwirbelungen treten zutage
Responsive Image
Verbesserte bassreflexöffnung für laminaren fluss
Gute aerodynamische Eigenschaften des Luftstroms (laminar)
erhöhen den Wirkungsgrad und reduzieren Verzerrungen
Responsive Image

Subwoofer alignment tutorials

Spezifikationen
Spezifikation
Frequenzgang
30 Hz ÷ 100 Hz
Max SPL @ 1m:
145 dB
Schallwandler
Woofer
2 x 21'' neo, 4.5'' v.c
Input/Output sektion
Eingangssinal
bal/unbal
Eingangsbuchsen
XLR, RDNet Ethercon
Ausgangsanschlüsse
XLR, RDNet Ethercon
Eingangsempfindlichkeit
-2 dBu/+10 dBu
Prozessor
Hochpass-Frequenzen
30-45 Hz
Tiefpass-Frequenz
60-90 Hz
Schutzschaltungen
Thermal, Excurs., RMS
Limiter
Soft Limiter
Steuerung
DSP Controlled
RDNet
Yes
Power sektion
Gesamtleistung
13600 W Peak, 6800 W RMS
Tiefe Frequenzen
13600 W Peak, 6800 W RMS
Kühlung
Convection/Forced
Verbindungen
Powercon IN/OUT
Standardkonformität
Safety agency
CE compliant
Physikalische daten
Hardware
2 x steel bar fork - lift transportation, 4 x 100 mm wheels
Griffe
6 side
Farbe
Black
Größe
Höhe
590 mm / 23.23 inches
Breite
1170 mm / 46.06 inches
Tiefe
988 mm / 38.9 inches
Gewicht
122.8 kg / 270.73 lbs
Versandinformationen
Verpackung Höhe
1316 mm / 51.81 inches
Verpackung Breite
800 mm / 31.5 inches
Verpackung Tiefe
1200 mm / 47.24 inches
Verpackungsgewicht
178.2 kg / 392.86 lbs
