Caractéristiques
  • Traitement par DSP 40 bits à virgule flottante et conversion analogique/numérique HI-Q 24 bits/48 kHz, plage dynamique > 112 dB.
  • 8 entrées universelles (48 V), 6 sorties – 4 connecteurs Euroblock symétriques, 2 prises RCA
  • 10 entrées logiques programmables (GPI), 6 sorties logiques programmables (GPO), dont 2 avec relais.
  • EQ paramétriques configurables, gates, compresseurs, limiteurs, délais, niveaux de priorité, contrôle automatique du gain, niveaux, gains sur entrée-sortie et points de crossover, mixage automatique (Auto-Mixer), filtres
  • Chaque appareil peut faire office de combineur pour deux salles, avec fonction de mixage automatique indépendante pour chaque salle
  • ALC (Automatic Level Control – contrôle automatique du niveau) configurable à l’aide de l’entrée 8 où peut être branché un microphone détecteur de bruit ambiant. Ce contrôle de niveau est ensuite assignable à n’importe quelle sortie ou groupe de sorties
  • Port USB pour configuration de l’appareil
  • Contrôle en réseau RDNet

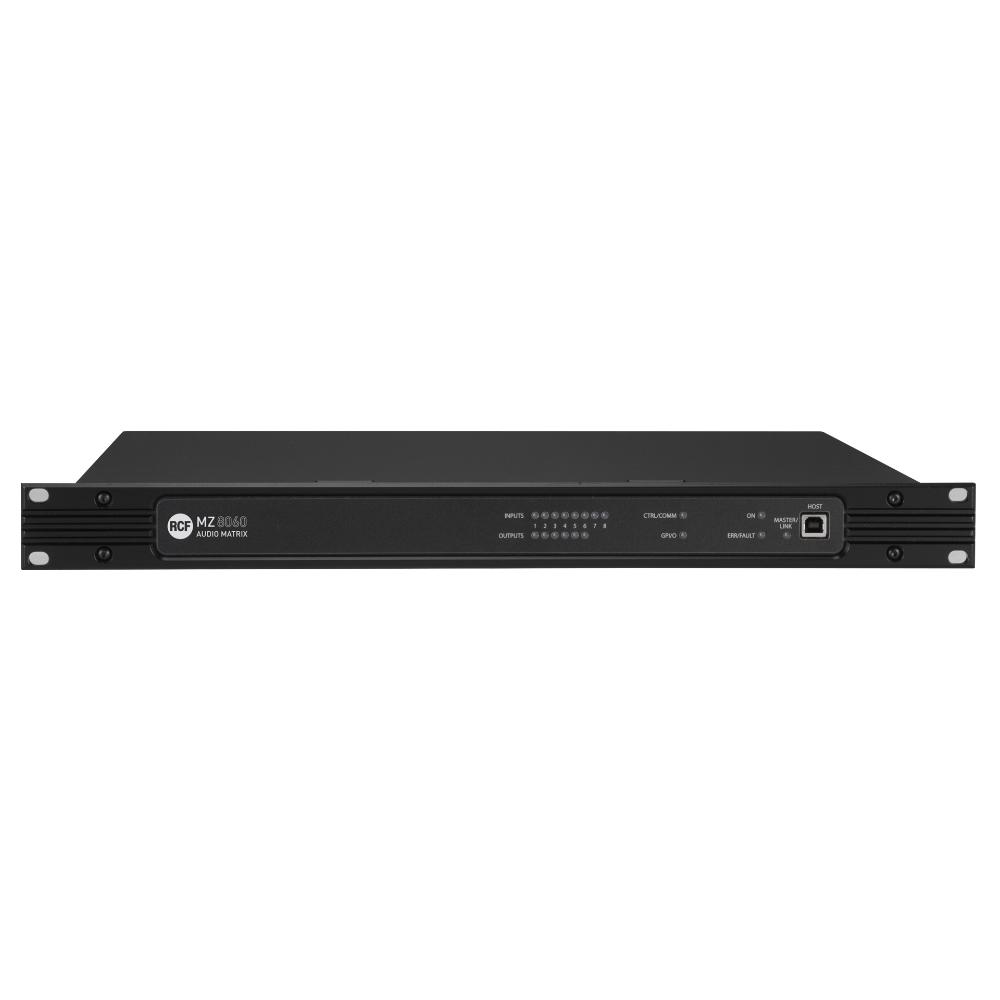

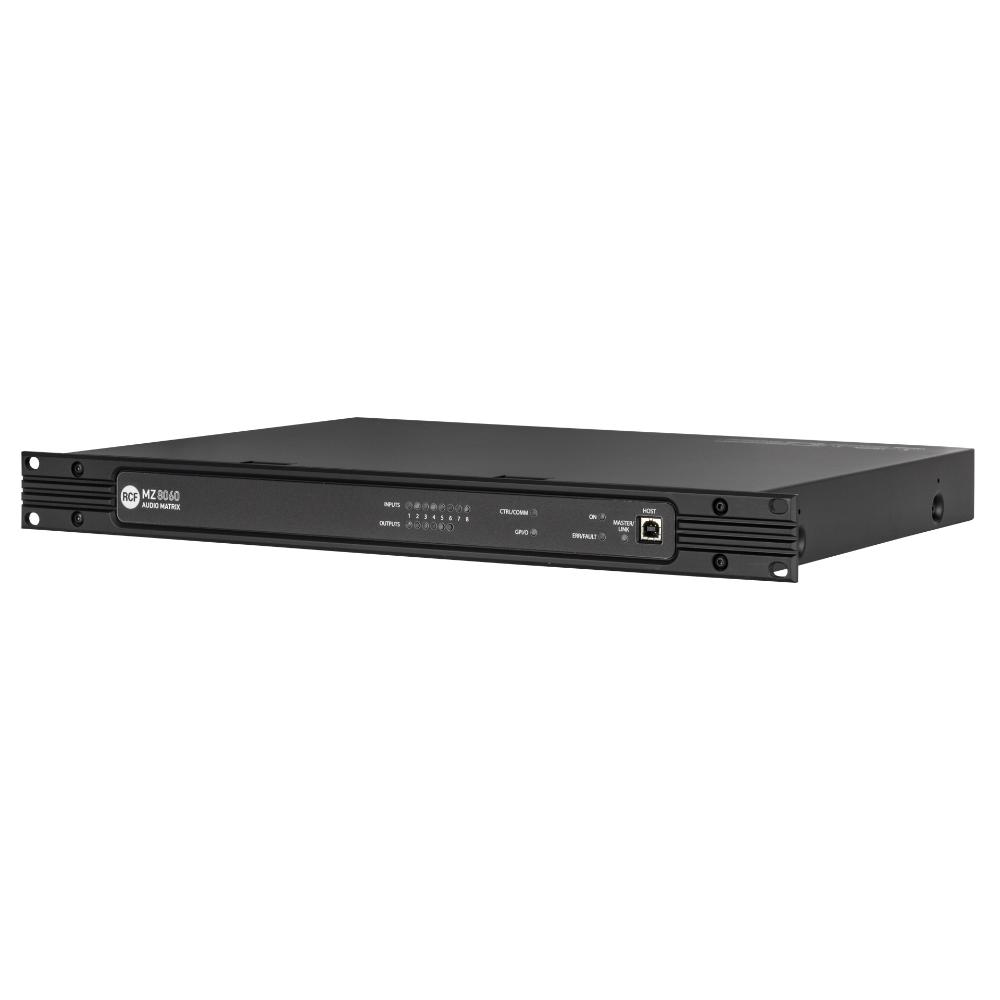

La MZ 8060 est une matrice audio numérique très polyvalente conçue sur une puissante plate-forme DSP et basée sur une électronique de pointe. Elle comporte une matrice 8x6, où 8 entrées universelles Micro-Ligne et 6 sorties peuvent être traitées via un grand nombre de fonctions audio égaliseurs paramétriques, compresseurs, gates, limiteurs, délais, duckers, priorités, mixage automatique. La fonction Automatic Level Control (contrôle automatique de niveau) est également disponible, une sonde micro pouvant être connectée à l'entrée 8 afin de régler automatiquement le volume en fonction du bruit ambiant mesuré. La MZ 8060 peut recevoir 10 entrées logiques (GPI) et envoyer 6 sorties logiques (GPO) assignables. 2 de ces sorties possèdent un relais. Un port série peut être installé pour contrôler la matrice depuis un système de tierce partie (par ex. Crestron et AMX). De plus, il est possible de relier deux MZ 8060 (en configuration maître esclave) pour créer une matrice gérant 16 entrées et 12 sorties. Un emplacement sur le panneau arrière permet l’intégration d’un module RCF RDNet optionnel afin d’accéder à la MZ 8060 par un réseau de contrôle RDNet. Jusqu’à 12 microphones d’annonce BM 3003 peuvent être connectés en chaîne sur l’entrée RJ 45 dédiée, ou bien sur l’entrée 1. Le panneau avant intègre plusieurs indicateurs LED pour la supervision de l’activité des entrées et des sorties audio. Un logiciel de contrôle sur PC dédié, intégré à l'environnement RDNet, est disponible pour la configuration et le contrôle de la matrice. Si le module optionnel RDNet n'est pas installé, un port USB standard est situé sur le panneau avant. Elle peut se monter sur un rack 19’’ (1 U). La MZ 8060 utilise une alimentation 50 W, 100-240 VAC, 50/60 Hz.


ARCHIVED

Part number:

17100004
MZ 8060
EAN 8024530014490

Caractéristiques
Performances audio
Réponse en fréquence (-3 dB) :
20 Hz ÷ 20 kHz
Distorsion (THD+N) @ tension nominale de 1 kHz :
<0.01 %
Plage dynamique :
>114 dB
Performance audio numerique
Taux d’échantillonnage (kHz) :
48
Convertisseurs (bits) A/D - D/A :
24
Section entrées
Nombre total d’entrées :
9
Équilibré :
9
Mono :
9
Entrées micro + ligne :
8
Connecteurs micro + ligne :
Euroblock, RCA
Alimentation fantôme micro + ligne :
48 V DC
Entrées de pagination :
1
Connecteurs de pagination :
RJ45
Commande de pagination :
Contact
Section sortie
Numéro de sortie du signal :
6
Connecteurs de sortie du signal :
Euroblock, RCA
Entrées d’utilité générale (GPO) :
10
Contact sortie programmable :
Yes
Processing
DSP :
Yes
Filtres d’égalisation :
Yes
Compresseurs :
Yes
Contrôle automatique du gain :
Yes
Controles
Configuration :
PC Software
Nombre de programmes/présélections :
16
Priorité :
Yes
Protocoles d’intégration des systèmes :
ASCII
RDNet :
Ready
Protections
Système de refroidissement :
Convection
Fusibles :
Yes
Alimentation requise
Tension de service (V ~ Hz) :
90-240 V~ 50/60Hz
Consommation électrique (MAX) (W) :
60 W
Specifications physiques
Matériau du cabinet/caisson :
Metal
Montage en rack :
19", 1U
Taille
Hauteur :
44 mm / 1.73 inches
Largeur :
482 mm / 18.98 inches
Profondeur :
320 mm / 12.6 inches
Poids :
4.5 kg / 9.92 lbs
Infos colisage
Hauteur du colis :
170 mm / 6.69 inches
Largeur du colis :
575 mm / 22.64 inches
Profondeur du colis :
480 mm / 18.9 inches
Poids du colis :
5 kg / 11.02 lbs
