PRECISION TRANSDUCERS

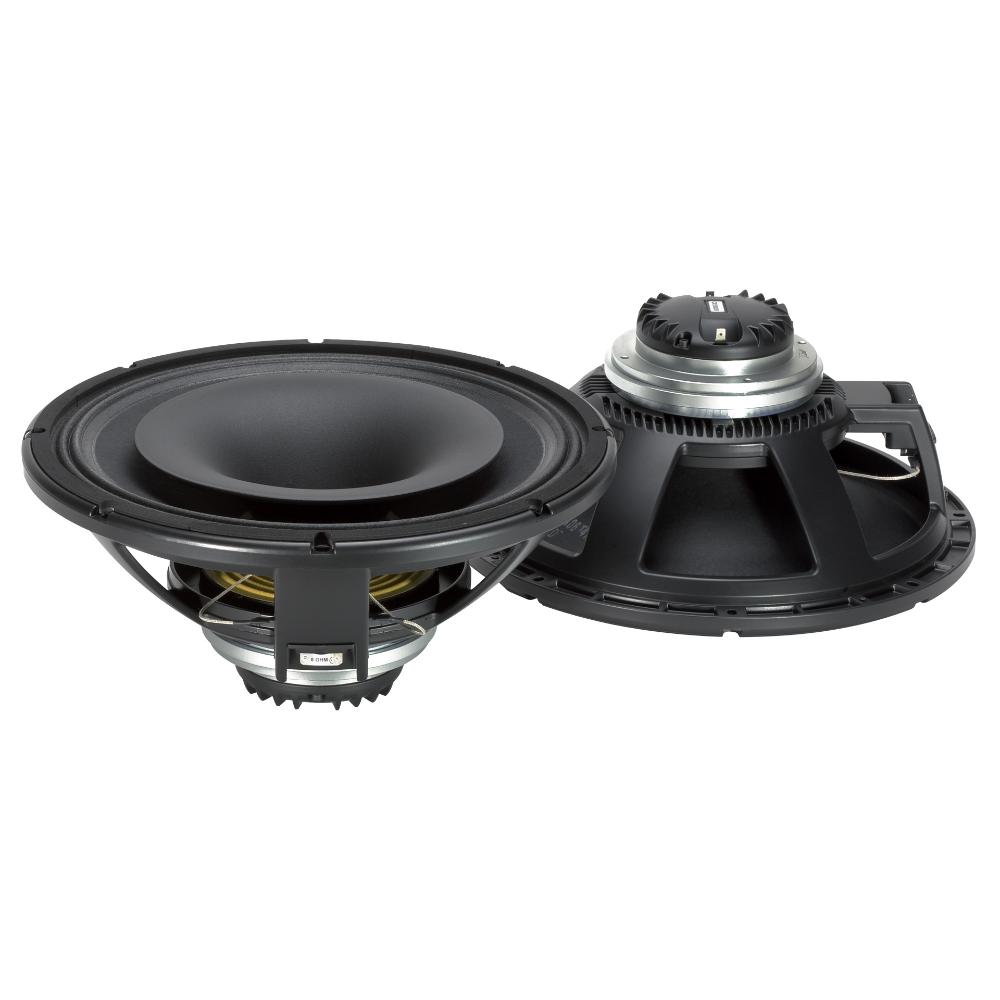

CX15N351

COAXIAL
  • 900 Watt continuous program power LF
  • 3.5 - inch Inside / Outside copper voice coli
  • 101 dB Sensitivity
  • 40 Hz - 3 kHz Frequency range
Dove acquistare
Caratteristiche Specifiche tecniche Downloads
Dove acquistare
Caratteristiche
  • 3.5 - inch Inside / Outside copper voice coli
  • 900 Watt continuous program power LF
  • 101 dB Sensitivity
  • 40 Hz - 3 kHz Frequency range
  • Dual - forced air ventilation for minimum power compression
  • Dual spider design with silicon based damping control
  • 2.5 - inc Diaphragm, 1.4 - inch Exit Throat / Pure Titanium Compression Driver
  • 180 Wat Continuos program power HF
  • Frequency range: 700 Hz - 20 kHz
  • Direct Drive Voice Coil Assembly

This CX15N351 is designed to provide an excellent frequency response linearity with very low distortion. This coaxial use a strongest unique neodymium magnetic structure that guarantee high dynamic and sensitivity for both components. The mid-bass section use a 3,5” voice coil design provides a very high power handling, especially recommended in comparison to a standard 3" voice coil, demodulation ring get a fastest time response and lower distortion . The compression driver use a 2.5-inch diaphragm with a 1.4 inch throat featuring several state of the art technologies. The diaphragm and suspension are formed from 0.05mm thick pure titanium. The unique magnetic structure allow to get a single point source that providing coherent wave front.

Part number:

11100032
CX15N351
8ohm

Specifiche tecniche
Specifiche generali
Diametro Nominale:
15 inch / 381 mm
Impedenza nominale (ohm):
8.00 ohm
Potenza musicale (watt)
900 W
Potenza:
450 W
Sensibilità (dB):
101.0 dB
Gamma di frequenza:
40 - 3000 Hz
Diametro effettivo del pistone:
330 mm / 12.99 inch
Escursione max prima della rottura
39 mm / 1.54 inch
Impedenza Minima (ohm):
6.8 ohm
Diametro Bobina:
3.5 inch / 89 mm
Materiale di avvolgimento della bobina:
Copper
Lunghezza della bobina:
0.67 inch / 17 mm
Strati bobina (tipologia):
inside/outside
Spessore piastra superiore:
11 mm / 0.43 inch
Design del cono:
Curved
Materiale del surround:
Polycotton
Design del surround:
M-roll
Magnete:
Neodymium
Aerazione Dual-Force:
Yes
Materiale Anello di Demodulazione
Aluminium
Spider:
Dual with silicon based damping control
Parametri di Thiele & Small
Frequenza di Risonanza (Fs) (Hz)
55 Hz
Resistenza (Re) (ohm):
5.60 ohm
Fattore di merito meccanico (Qms):
6.00 Qms
Fattore di merito elettrico (Qes):
0.27 Qes
Fattore di qualità totale (Qts)
0.26 Qts
Fattore Bl (Bl) (T x m):
23.50 T x m
Massa mobile effettiva (Mms) g:
80.0 g
Volume equivalente alla cedevolezza (Vas) (litri):
110.0 liters
Area del pistone effettiva (Sd) (m2):
0.090 m2
Massima escursione lineare (Xmax) (mm)
6 mm
Induttanza della bobina @ 1 kHz (Le1k) (mH)
1.65 mH
Efficienza Half-Space (Eff) (%)
6.53%
Specifiche generali driver
Diametro gola:
1.4 inch / 36 mm
Impedenza nominale (ohm):
8.00 ohm
Potenza musicale (watt):
180 W
Potenza (watt):
90 W
Sensibilità (dB):
110 dB
Gamma di frequenza:
700 - 20000 Hz
Materiale Diaframma:
Pure Titanium
Materiale della sospensione:
Pure Titanium
Design della sospensione:
Progressive
Impedenza Minima (ohm):
7.90 ohm
Diametro Bobina:
2.5 inch / 63 mm
Materiale della bobina:
Edgewound Aluminium
Numero di strati:
1.00
Strati bobina (tipologia):
outside
Densità del flusso magnetico (T):
2.0 T
Design del Rifasatore:
3 slot
Materiale del Rifasatore:
Aluminium
Magnete:
Neodymium
Anelli demodulanti bobina:
Copper
Specifiche generali tromba
Diametro della gola:
36 mm / 1.4 inch
Angolo di copertura orizzontale:
60°
Angolo di copertura verticale:
60°
Frequenza di taglio (Hz):
800 Hz
Materiale:
Structural Polyurethane
Informazioni di montaggio
Diametro complessivo:
393 mm / 15.47 inches
Diametro esterno vite:
371-376 mm / 14.61-14.8 inch
Diametro foro vite:
7 mm / 0.28 inch
Foro montaggio anteriore al pannello:
354 mm / 13.94 inch
Alloggiamento posteriore:
354 mm / 13.94 inch
Volume occupato dal driver:
3.8 liters / 0.15 ft3
Conformità agli standard
Safety agency:
CE compliant
Dimensioni
Altezza:
254 mm / 10 inches
Diametro:
393 mm / 15.47 inches
Peso:
7 kg / 15.43 lbs
Informazioni di spedizione
Altezza imballaggio:
240 mm / 9.45 inches
Larghezza imballaggio:
440 mm / 17.32 inches
Profondità imballaggio:
440 mm / 17.32 inches
Peso imballaggio:
8.5 kg / 18.74 lbs
Downloads

I prodotti RCF vengono continuamente migliorati. Tutte le specifiche sono quindi soggette a modifiche senza preavviso.
