MIXING CONSOLES

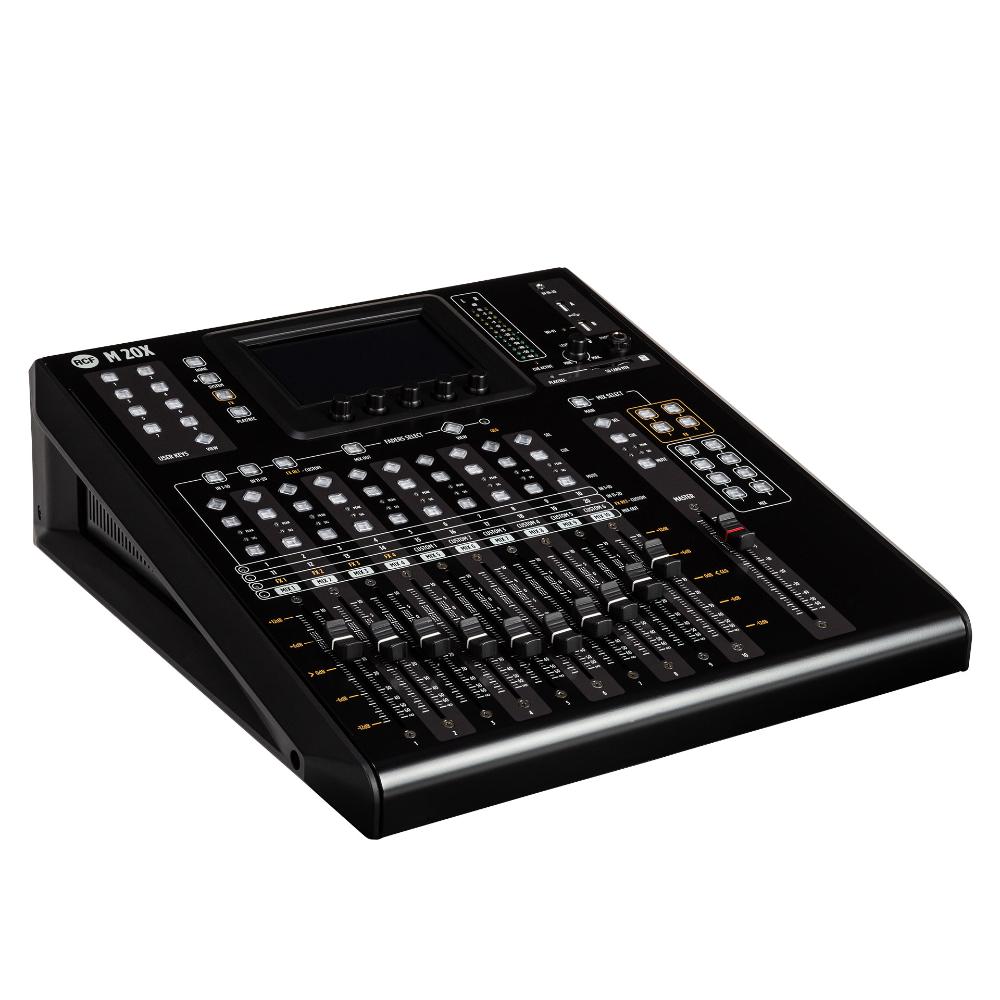

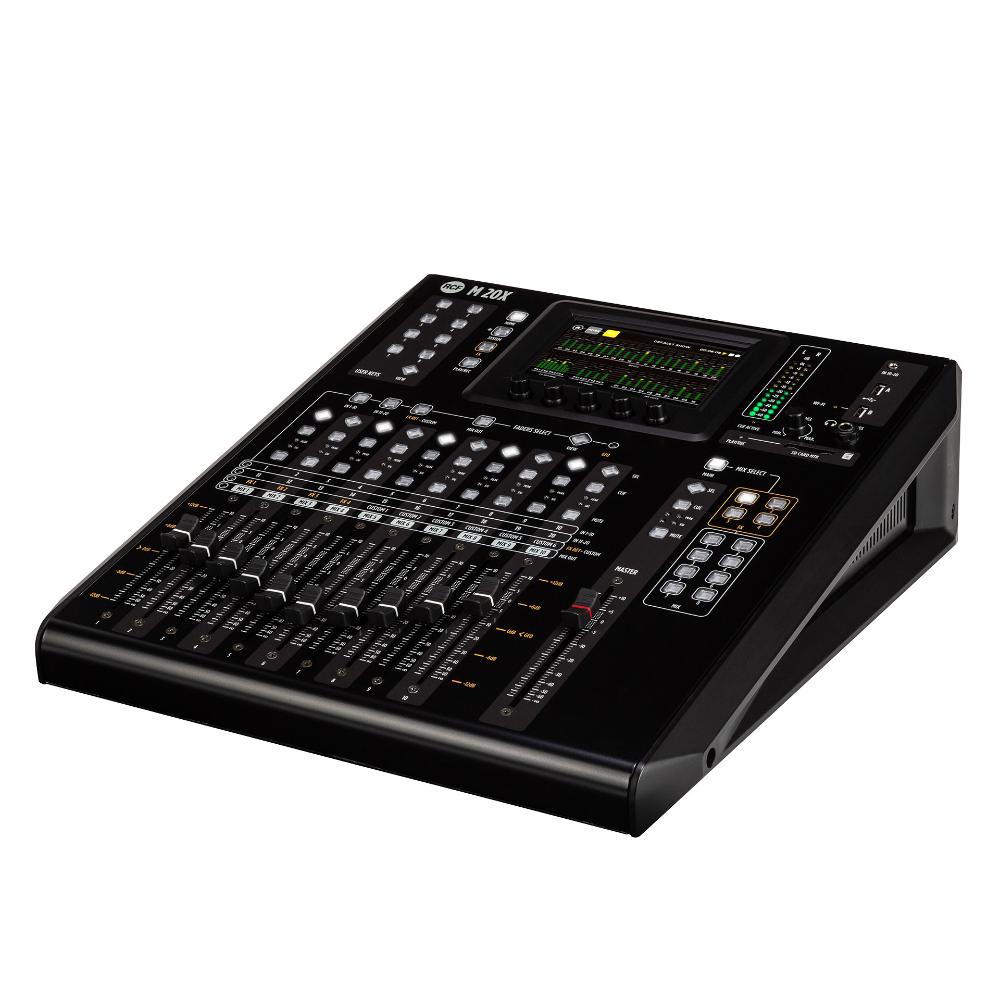

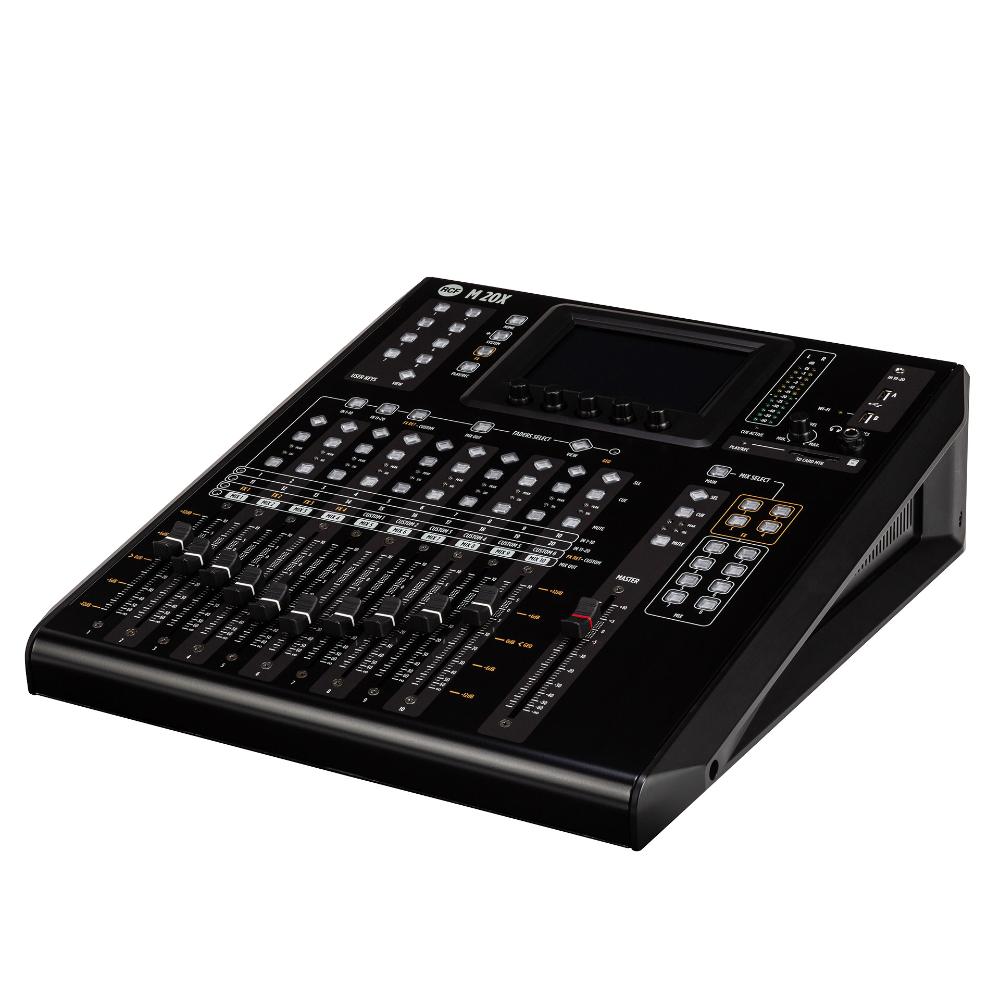

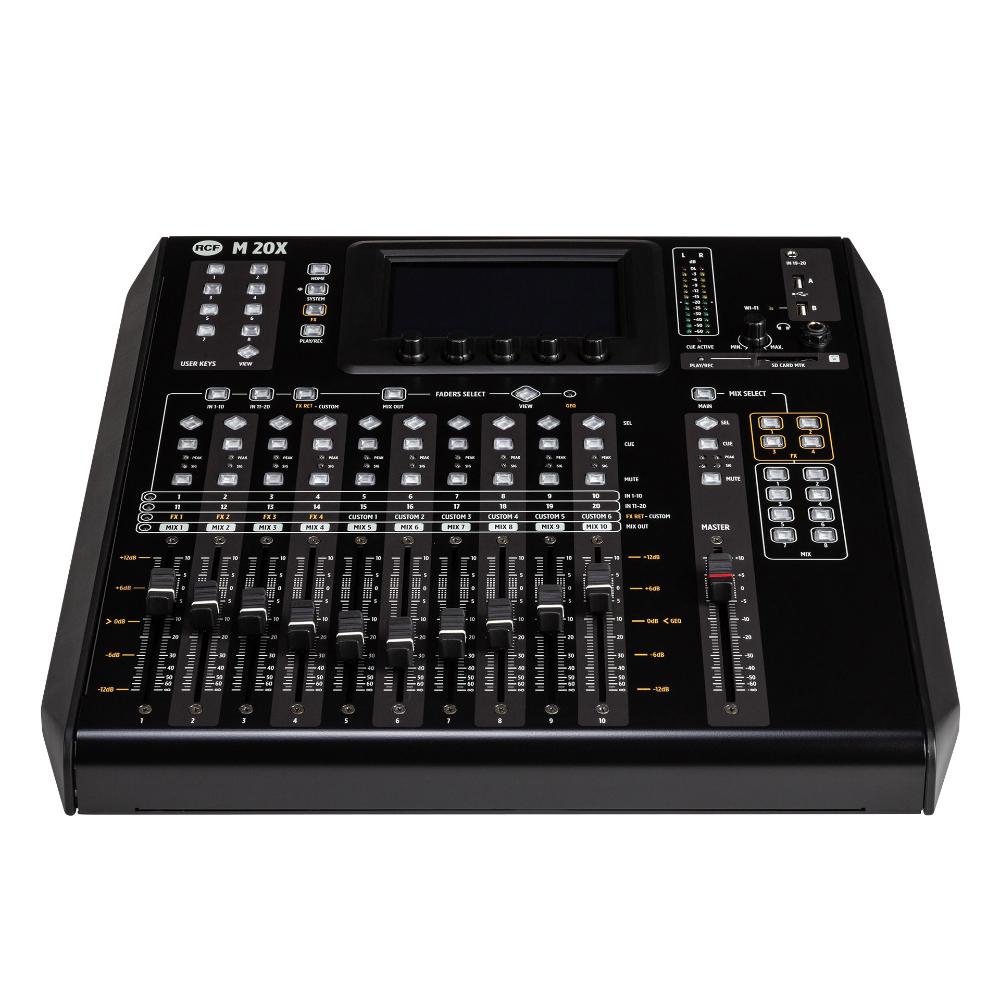

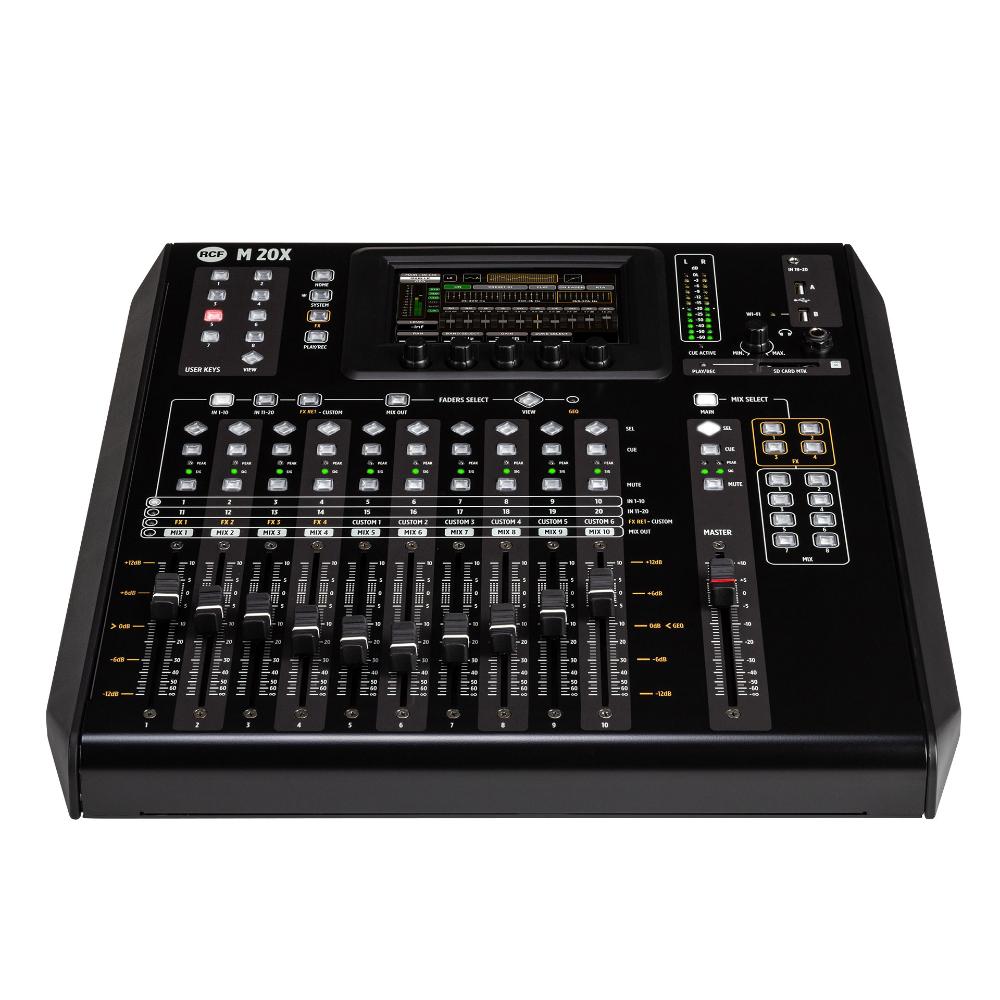

M 20X

MIXER DIGITALE DESKTOP
  • 20 ingressi analogici, 16 preamp microfonici e 4 ingressi di linea
  • 12 uscite bilanciate + cuffie
  • Registrazione/riproduzione di 20-tracce su SD card
  • Interfaccia audio USB da 24 x 24 canali (24-bit/48 kHz)
Supporto
Caratteristiche Specifiche tecniche Accessori Prodotti correlati videos Downloads
Supporto
Caratteristiche
  • 20 ingressi analogici, 16 preamp microfonici e 4 ingressi di linea
  • 12 uscite bilanciate + cuffie
  • Registrazione/riproduzione di 20-tracce su SD card
  • Interfaccia audio USB da 24 x 24 canali (24-bit/48 kHz)
  • 11 fader motorizzati

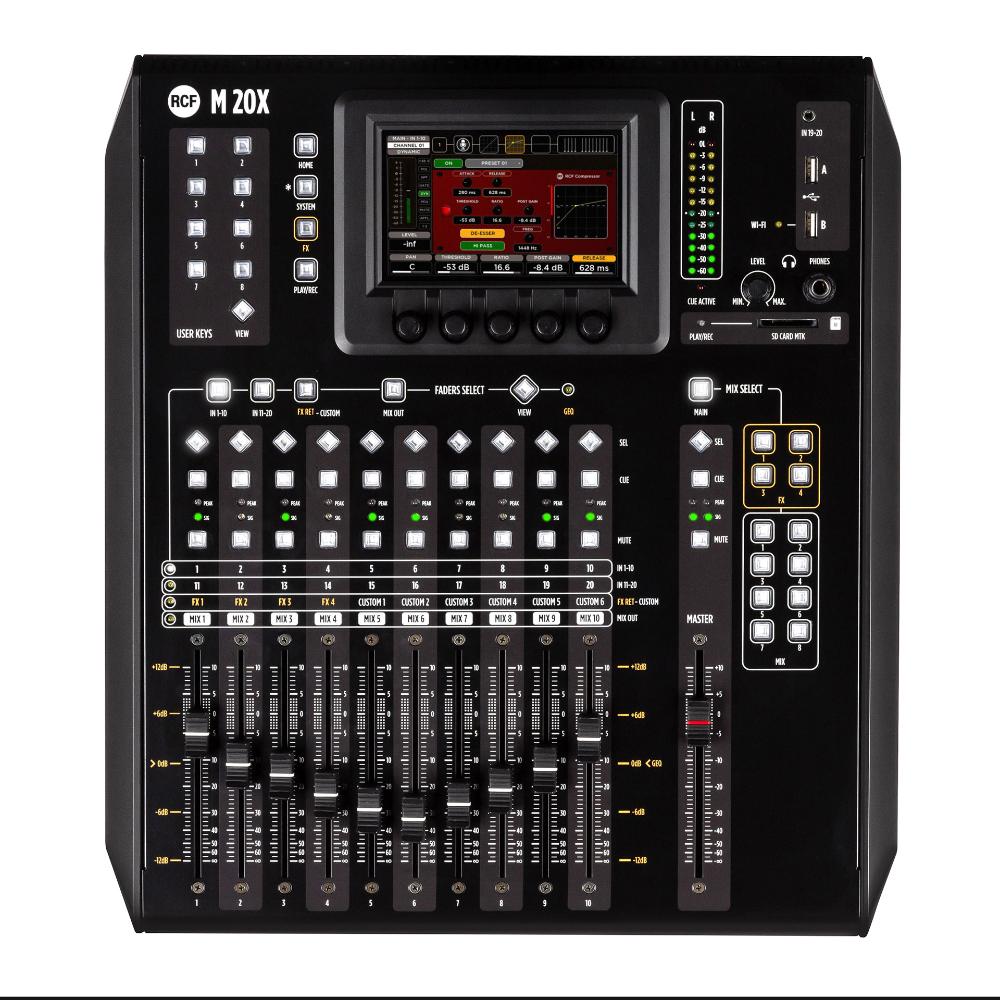

  • Interfaccia utente con touchscreen da 5"
  • Uscita digitale AES
  • Controllo via LAN / WiFi

L'M 20X è un mixer con scene e impostazioni richiamabili, dotato di 16 preamplificatori controllabili da remoto e 11 fader motorizzati. Nonostante le sue dimensioni, M 20X racchiude un'intera suite di funzionalità, come preamplificatori di alto profilo, potente DSP con processing di qualità studio, controllo remoto WiFi e un set completo di funzioni per la registrazione e la riproduzione multitraccia. Il mixer offre un totale di 20 ingressi analogici e 14 canali in uscita, tra uscite analogiche bilanciate e una uscita digitale AES/EBU.

ARCHIVED
MAGGIORI DETTAGLI FIRMWARE UPDATE TUTORIALS

Part number:

17140093
M 20X
EU, EAN 8024530016968

17140120
M 20X
US, EAN 8024530017859

17140121
M 20X
JP, EAN 8024530017866

17140122
M 20X
UK, EAN 8024530017873

APP DI CONTROLLO M20 MIXREMOTE

La app dedicata M20 MixRemote, sviluppata per iOS e Android, permette il controllo remoto completo di tutti i modelli M 20. Diverse le opzioni per collegarsi al mixer digitale:

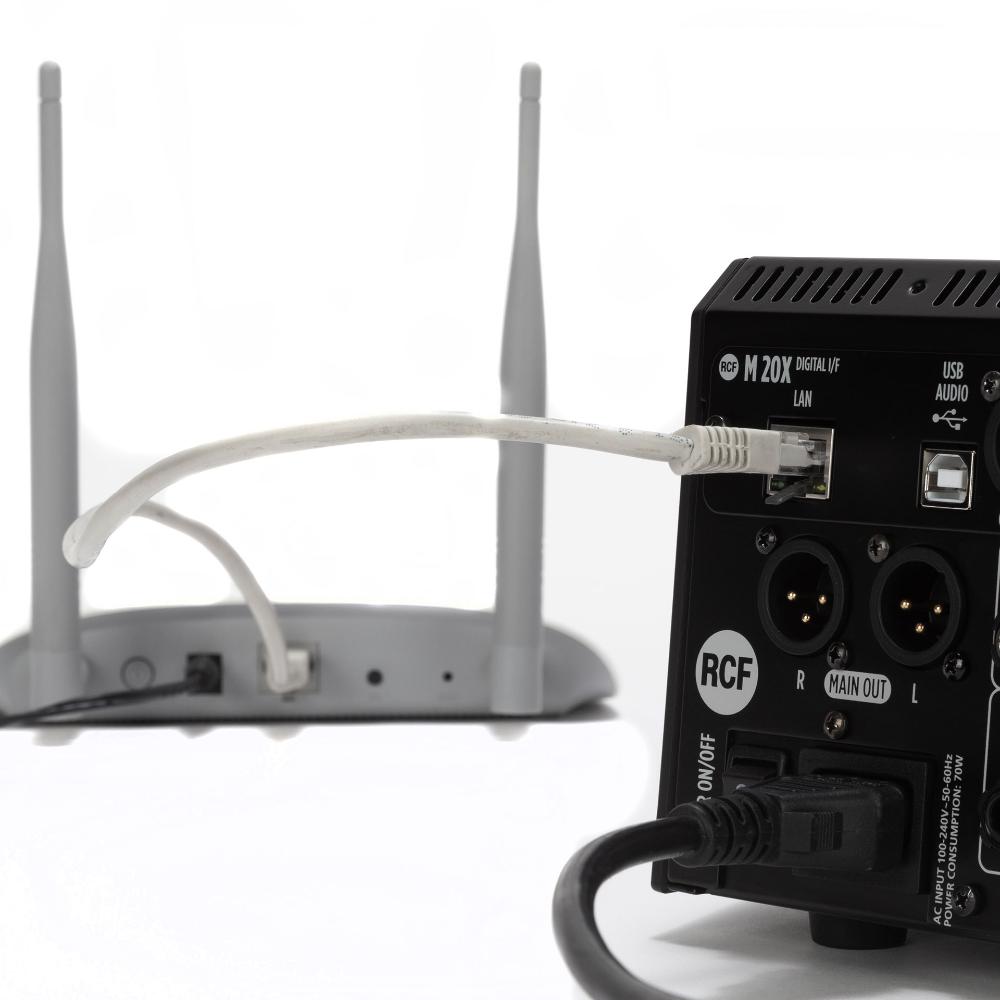

  • via Wireless, tramite Access Point WiFi esterno connesso alla LAN
  • via USB, eseguendo il tethering ad un tablet Android
  • via cavo, collegandosi ad un tablet iOS o Android (tramite adattatore LAN)

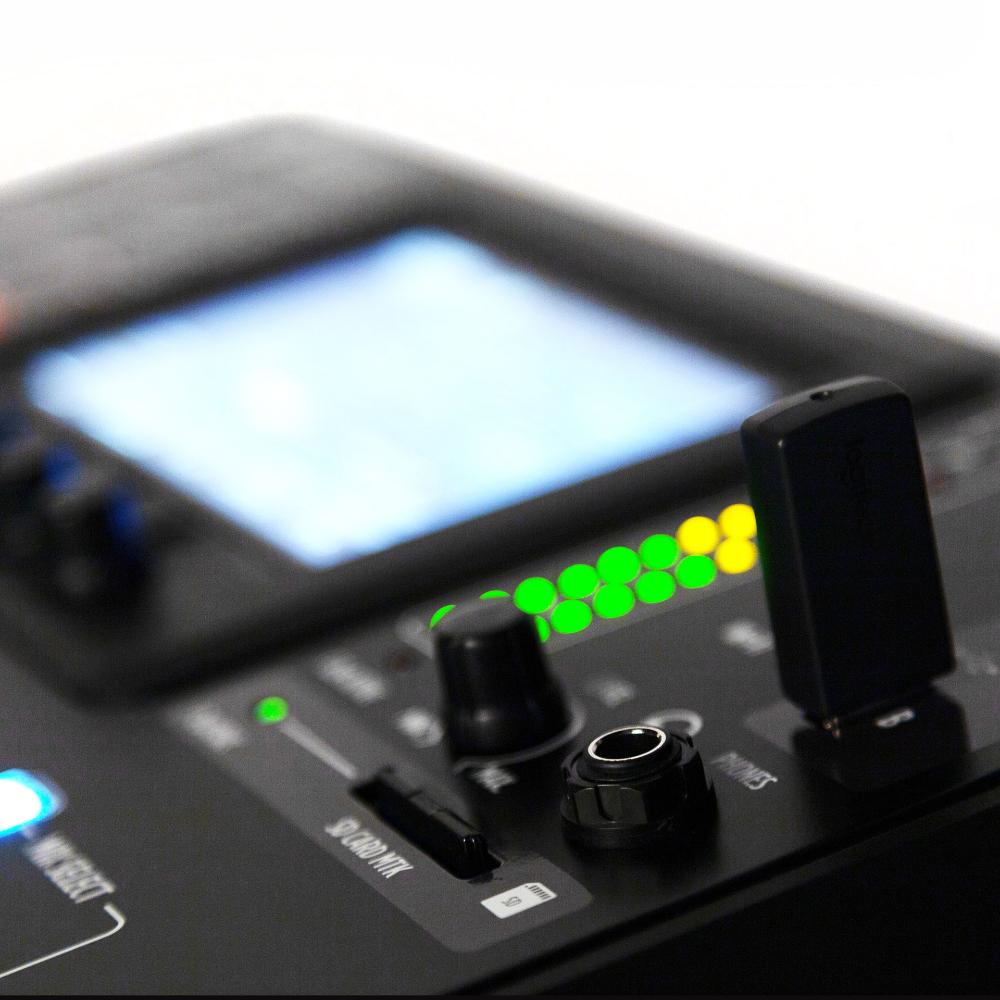

  • via Dongle WiFi, per un massimo di due client
Responsive Image
M20 MYREMOTE APP

La app M20 MyRemote permette il controllo remoto del tuo mixer digitale RCF M 20, consentendo la gestione dei bus MIX via tablet e smartphone. La app non elabora segnali audio e si connette alla console via WiFi: è quindi richiesto un access point WiFi collegato al mixer. La app M20 MyRemote permette di:


  • Selezionare il mix monitor (da MIX1 a MIX8)
  • Visualizzare canali e nomi relativi, nonché il meter del livello del mix master
  • Controllare il livello del mix master
  • Controllare i livelli delle mandate ai MIX

La vista principale di M20 MyRemote è equivalente alle sotto-pagine FADERS > MIX della app M20 MixRemote ed è progettata per adattarsi allo schermo di uno smartphone.


Responsive Image
Internal SD Multitrack Record/Playback
All 20 inputs can be recorded in multitrack WAV format on the local SD card, and played back as channel inputs, no computer required.
Multichannel USB 2.0 Audio Interface
A 24-track, 24-bit, 48-kHz low-latency USB audio interface is available and allows access to all inputs and several internal signal nodes. Extensive routing options allow both offline soundcheck and host-based effects processing.
USB Drive Stereo Player/Recorder
A flexible stereo file player can access USB mass storage devices (up to four different drives), with arbitrary sample rate, in MP3, WAV, and AIFF formats.
Specifiche tecniche
Specifiche elettroniche
Risposta in Frequenza:
20 Hz ÷ 20 kHz
THD+N, 0dB gain, 0dBu out:
< 0.02% A-Weighted
Dynamic Range, Analog to Analog:
109 dB A-Weighted
Residual Noise Level, Main Out, Muted:
-85 dBu A-Weighted
Input
Canali:
20
Mic:
8
Guadagno a controllo remoto memorizzabile:
Yes
Gamma di Guadagno
0 dB ÷ 60 dB
Impedenza ingressi microfonici (kohm):
3.3 kohm
Maximum Input Level:
18 dBu
Alimentazione Phantom +48V
Yes
Mic/Line (XLR/TRS combo):
8
Guadagno a controllo remoto memorizzabile:
Yes
Gain Range:
0 dB ÷ 60 dB
Mic Inputs Impedance (XLR):
3.3 kohm
Line Inputs Impedance (TRS):
12.8 kohm
Maximum Input Level (XLR):
18 dBu
Maximum Input Level (TRS):
29 dBu
Alimentazione Phantom +48V
Yes
Balanced Line (1/4" TRS):
2
Gain Range:
-10 dB ÷ 10 dB
Line Inputs Impedance (TRS):
18 kohm
Maximum Input Level (TRS):
18 dBu
Stereo Line (3,5mm jack):
1
Gain Range:
-10 dB ÷ 10 dB
Line Inputs Impedance (TRS):
15 kohm
Maximum Input Level (TRS):
18 dBu
Connettori in ingresso:
XLR, Jack

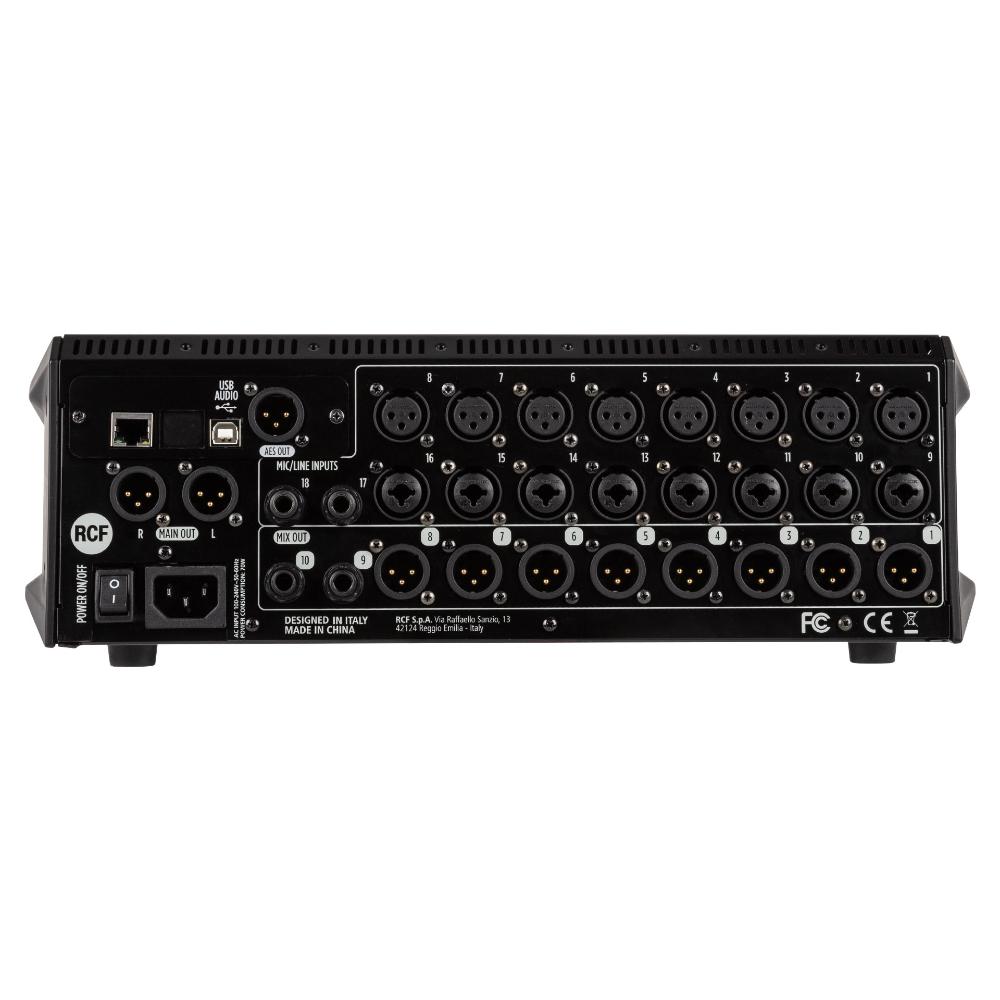

Output
MIX Buses:
8
MAIN OUT (Balanced XLR):
2
Impedenza Main Out (ohm):
50 ohm
Livello Main Out (dBu)
24 dBu
MIX OUT (Balanced XLR):
8
MIX OUT (1/4" TRS):
2
Output Impedance:
150 ohm
Maximum Output Level:
24 dBu
Cuffie:
1
Output Impedance:
50 ohm
Maximum Output Level:
18 dBu
AES3 (XLR):
1
Connessioni di uscita:
XLR, Jack
Processing
Signal Processing:
32 Bit Floating Point
A/D-D/A conversion:
24 Bit @ 48.0 kHz
Headroom:
20 dB
Buss:
16
Processamento d'ingresso
Source Selector:
Yes
Polarity:
Yes
High Pass Filter:
Yes
Delay:
100 ms
Gate:
with Gain Reduction meter
PEQ:
4 Band
Compressor / De-Esser on Inputs:
1 ÷ 16 (with Gain Reduction meter)
Processamento d'uscita
Delay:
250 ms
GEQ:
30 Band
PEQ:
8 Band
Compressor / Limiter:
with Gain Reduction meter
MIX OUT:
[1 ÷ 8]
Delay:
250 ms
PEQ:
8 Band
Compressor / Limiter:
with Gain Reduction meter
Real Time Analyzer:
Yes
Delay:
250 ms
Effetti
Internal FX:
4
FX1:
Reverb (Hall, Room, Plate, Ambience)
FX2:
Reverb (Hall, Room, Plate, Ambience)
FX3:
Delay (Stereo, Modern, Vintage, Dual, ER)
FX4:
Modulation (Chorus, Flanger, Tremolo)
Multitraccia
USB Audio Interface:
Yes
Number of Tracks:
20
A/D-D/A conversion:
24 Bit @ 48.0 kHz
SD Multitrack Format:
WAV, 24Bit, 48.0kHz
Recording:
20 Channels
Playback:
20 Channels
USB Audio:
Yes
A/D-D/A conversion:
24 Bit @ 48.0 kHz
USB Audio Interface Format:
WAV, 24Bit, 48.0kHz
Upstream:
24 Channels
Downstream:
24 Channels
Play/Rec drive USB
A/D-D/A conversion:
24 Bit @ 48.0 kHz
USB Drive Recording:
2 Channels @ WAV, 24Bit, 48.0kHz
A/D-D/A conversion:
16 Bit @ 44.1, 48.0, 88.2, 96.0 kHz
USB Drive Playback:
2 Channels @ WAV/MP3/AIFF, 16Bit, 44.1, 48.0, 88.2, 96.0kHz
Interfacce di controllo
Porta LAN:
1000-BaseTX for remote control
USB Ports:
2 Type A
Descrizione:
MIDI interface, WiFi dongle (must be en
Specifiche elettriche
Alimentazione:
Internal
Voltaggio richiesto:
100 V - 240 V
Consumo di energia (MAX) (W):
70 W
Conformità agli standard
Safety agency:
CE compliant
Specifiche fisiche
Materiale Cabinet/Case:
Metal
Dimensioni
Altezza:
131 mm / 5.16 inches
Larghezza:
388 mm / 15.28 inches
Profondità:
428 mm / 16.85 inches
Peso:
7.9 kg / 17.42 lbs
Informazioni di spedizione
Altezza imballaggio:
215 mm / 8.46 inches
Larghezza imballaggio:
580 mm / 22.83 inches
Profondità imballaggio:
506 mm / 19.92 inches
Peso imballaggio:
9 kg / 19.84 lbs
