VOICE ALARM EN54

MU 9186

UNITÀ CENTRALE
  • Matrice configurabile 8 x 6
  • Potente pitattaforma DSP a bordo
  • Doppia alimentazione CA e CC
  • Configurazione tramite software PC
Supporto
Caratteristiche Specifiche tecniche Accessori Downloads
Supporto
Caratteristiche
  • Matrice configurabile 8 x 6
  • Potente pitattaforma DSP a bordo
  • Doppia alimentazione CA e CC
  • Configurazione tramite software PC
  • Messaggi di emergenza su memoria monitorata
  • 12 ingressi logici configurabili e monitorati
  • 8 uscite logiche configurabili e monitorate

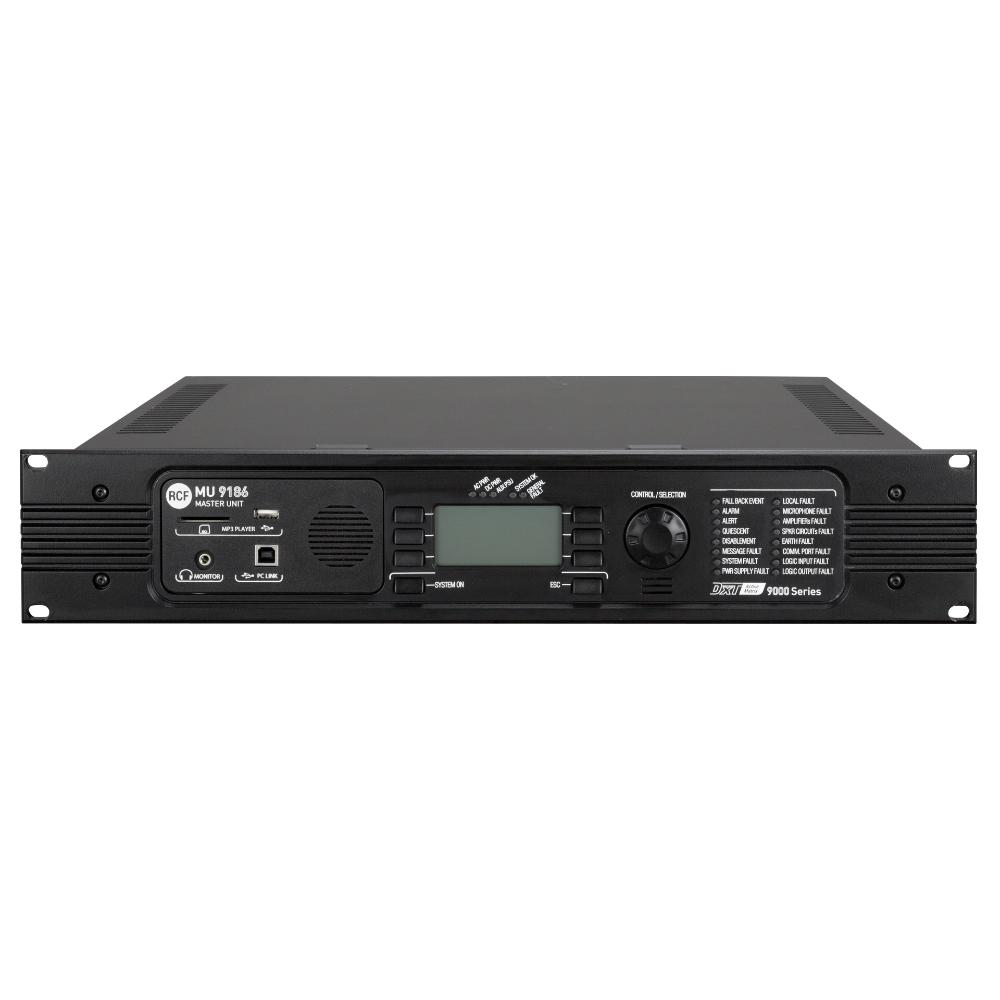

  • Interfaccia utente su pannello frontale

MU 9186 è l'unità centrale del sistema DXT 9000 senza amplificatore di potenza a bordo: si utilizza nelle applicazioni di medie e grandi dimensioni che richiedono un'elevata potenza di uscita e un gran numero di zone da gestire. Questo si ottiene collegando fino a 31 unità slave amplificate UP 9501 (1 x 500 W), UP 9502 (2 x 250 W) e UP 9504 (4 x 125 W), collegate tramite il bus di comunicazione dedicato. Il sistema può essere completato con diversi modelli di basi microfoniche di emergenza, alimentatori EN 54-4, accessori e software di gestione e monitoraggio.

ARCHIVED

Part number:

17170160
MU 9186
EAN 8024530007652

Specifiche tecniche
Specifiche di sistema
Numero di zone gestite:
124
Conversione automatica ad amplificatore di riserva:
Yes
Numero Massimo di console:
32
Numero di bus:
2
Numero max di canali audioi di emergenza simultanei:
4
Numero di canali audio digitali:
4
Numero massimo di unità collegabili:
32
Bus di comunicazione:
RCF bus
Cavi di connessione:
FTP CAT 5, FTP CAT 6, J-Type fire-rated
Messaggi di emergenza Pre Registrati integrato:
Yes
Messaggi di routine Pre Registrati integrato:
Yes
Pianificazione messaggi:
Yes
Monitoring Remoto:
Yes
Protocolli per l'integrazione dei sistemi:
Open TPC-IP
Sezione di input
Numero di input totali:
8
Bilanciato:
5
Sbilanciato:
3
Mono:
8
Ingressi Line
5
Connessioni di linea:
Euroblock, RCA
Input Mic+Line:
1
Connessioni Mic+Line:
Euroblock
Phantom Mic+Line
24 V DC
VOX:
Yes
Input di paging:
2
Connessione di paging:
RJ45
Comando di paging:
Serial
Paging di emergenza:
Yes
General Purpose Inputs (GPI):
12
GPI Programmabili:
Yes
GPI Monitorato:
8
GPI foto-accoppiato:
4
Sezione di output
Numero uscite di segnale:
4
Connessioni di segnale in uscita:
JACK, RCA
General Purpose Outputs (GPO):
8
GPO Programmabili:
Yes
GPO Monitorato:
8
Processing
DSP:
Yes
Filtri EQ:
Yes
Compressori:
Yes
Controlli di tono:
Yes
Filtro passa-alto:
200 Hz
Automatic gain control:
Yes
Controlli
Configurazione:
Ethernet, Front panel, PC Software
Numero di Programmi/Preset:
64
Priorità
Yes
Music on hold:
Yes
Din-Don
Yes
Protezioni
Raffreddamento:
Convection/Forced
Corto Circuito:
Yes
Protezione termica:
Yes
DC:
Yes
Fusibili:
Yes
VHF (Very High Frequencies):
Yes
Sorgenti audio
Ingressi chiavetta USB:
Yes
SD card:
Yes
Alimentazione
Voltaggio operativo (V ~ Hz):
220-240/115 V~ 50/60Hz
Selezione di voltaggio:
Internal
Potenza DC:
Yes
Valore Potenza DC:
48 V
Corrente AC Max (A)
1
Corrente DC Max (A)
2
Consumo di energia (MAX) (W):
60 W
Conformità agli standard
Certificato EN54-16:
Yes
Numero CPR:
0068-CPR-002/2014
Specifiche fisiche
Materiale Cabinet/Case:
Metal
Montaggio a Rack:
19", 2U
Dimensioni
Altezza:
88 mm / 3.46 inches
Larghezza:
482 mm / 18.98 inches
Profondità:
350 mm / 13.78 inches
Peso:
6.98 kg / 15.39 lbs
Informazioni di spedizione
Altezza imballaggio:
204 mm / 8.03 inches
Larghezza imballaggio:
549 mm / 21.61 inches
Profondità imballaggio:
474 mm / 18.66 inches
Peso imballaggio:
8.72 kg / 19.22 lbs
