Caratteristiche
  • Amplificatore di potenza in Classe D da 4 x 500 W
  • Gamma di frequenze: 20 ÷ 20000 Hz
  • Elaborazione del segnale integrata
  • Preset per diffusori RCF
  • Algoritmo Bass Enhancer proprietario
  • Filtri a fase lineare FiRPHASE
  • Architettura multi-zona flessibile e scalabile
  • Gestione in rete via RDNet
  • Accessori per controllo da remoto e console di annunci

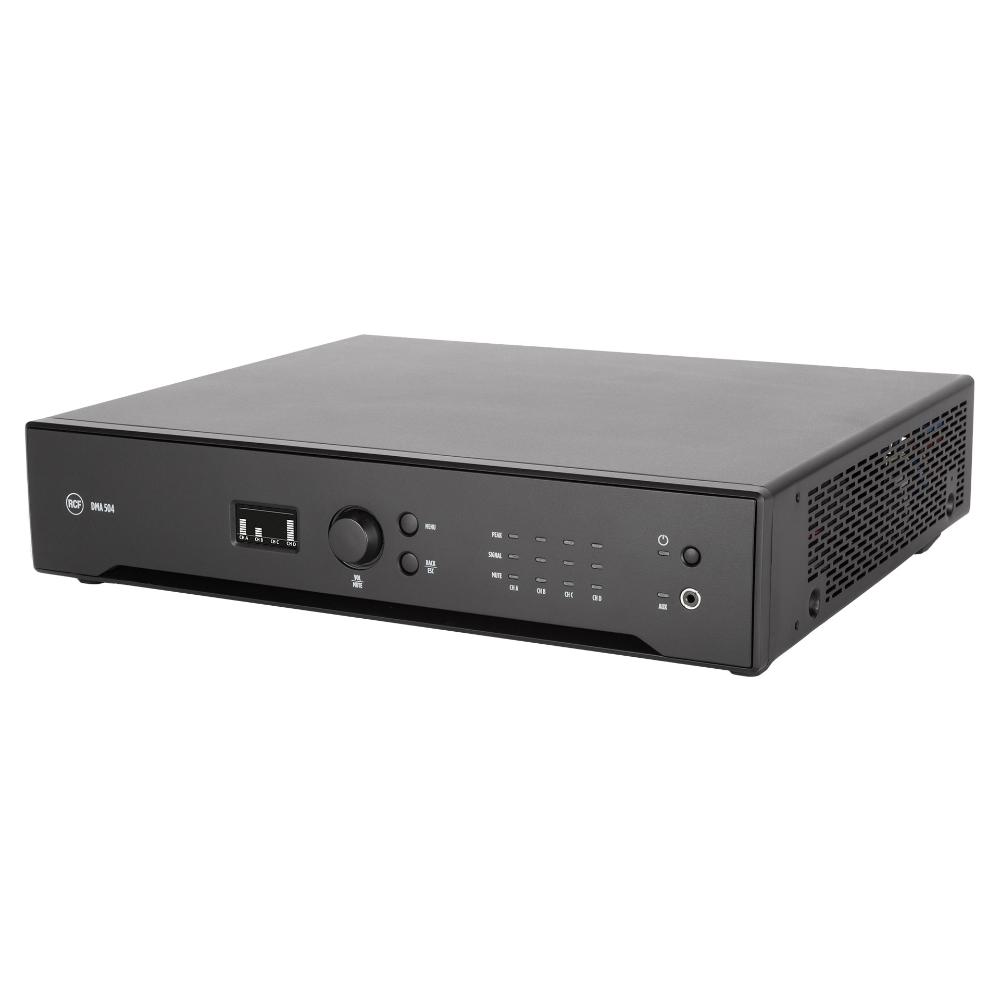

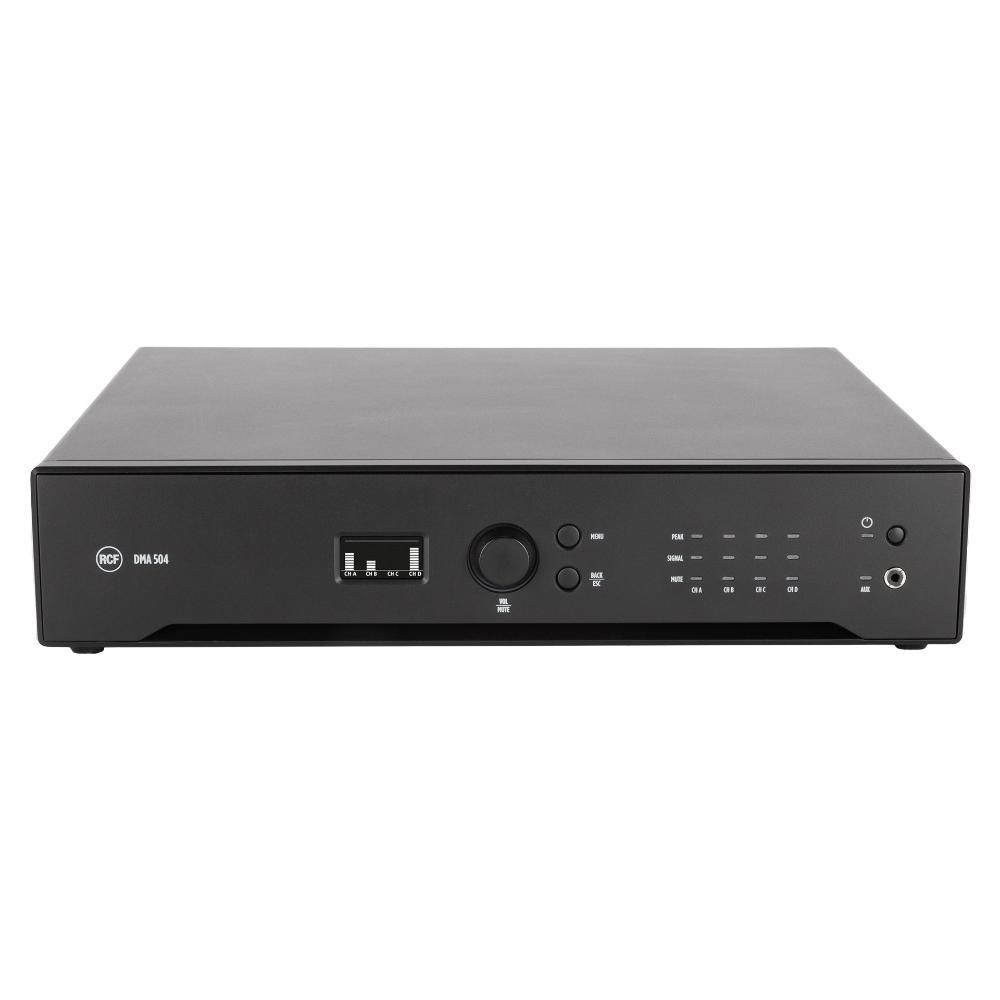

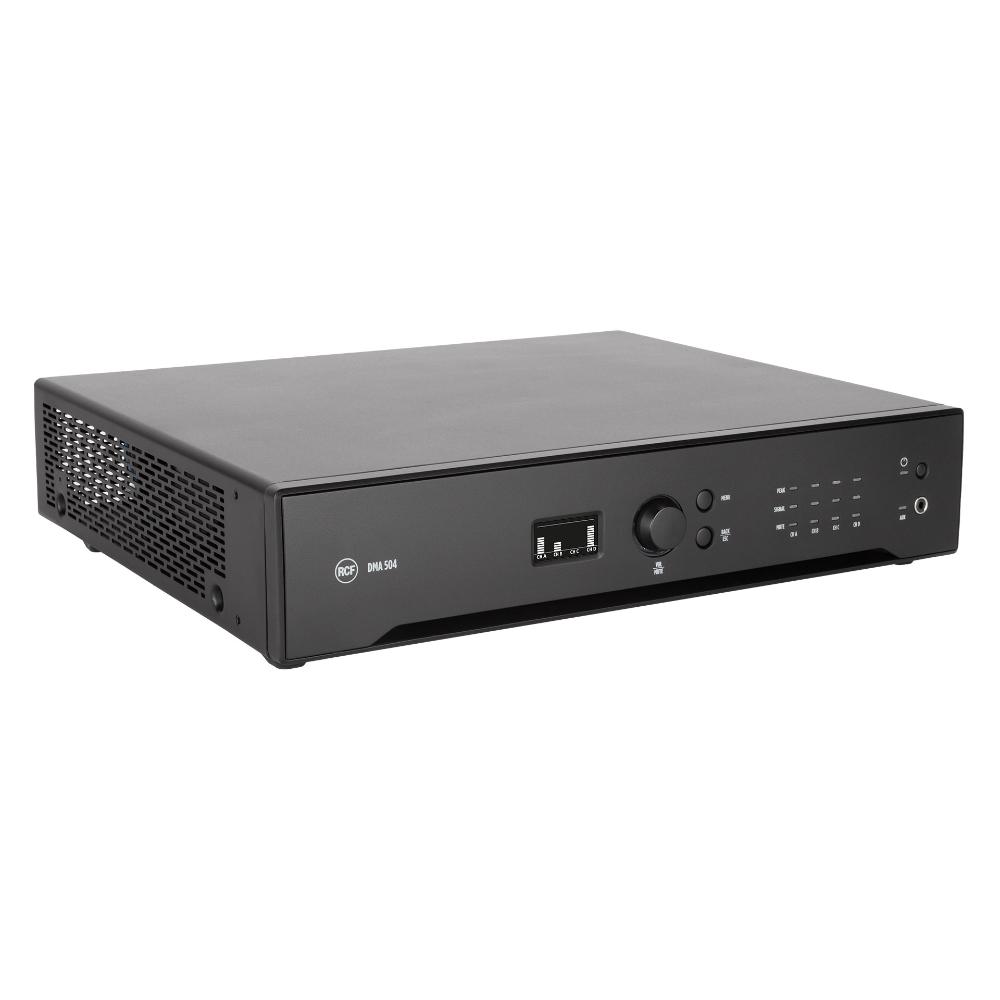

Il DMA 504 è un amplificatore a matrice in Classe D a 4-canali che offre 4 uscite di potenza da 500 Watt ciascuna. Dotato di una potente piattaforma DSP, consente di gestire routing ed equalizzazione degli ingressi e delle uscite. La vasta gamma di funzioni di processing include PEQ, filtri FIR, bass enhancement, limiter, compressori ed equalizzazione d'ambiente. I preset per i diffusori RCF sono disponibili su ciascun canale per assicurare prestazioni acustiche e affidabilità ottimali. Può distribuire 4 canali audio ad altre unità DMA tramite un BUS audio analogico, combinando un'architettura multi-zona flessibile e scalabile con una grande facilità di connessione e di installazione. La configurazione è semplice e intuitiva e può essere effettuata sia tramite i controlli del pannello frontale (con display OLED) sia via RDNet. Grazie alla flessibilità di installazione, al design accurato e alla robustezza, il DMA 504 è ideale per un'ampia gamma di applicazioni di installazione.

Part number:

12100035
DMA 504
EU, EAN 8024530018764

12100048
DMA 504 US
US, EAN 8024530020361

12100049
DMA 504 UK
UK, EAN 8024530020378

Responsive Image

Serie DMA

Amplificatori in Classe D dotati di una potente piattaforma DSP, che consente la completa gestione di ingressi e uscite in termini di routing ed equalizzazione. È disponibile un set completo di funzioni di elaborazione, inclusi preset per gli altoparlanti, algoritmo bass enhancer proprietario, filtri FIR ed equalizzazione ambientale. Grazie alle dimensioni estremamente compatte, al design accurato e alla robustezza, la serie DMA è ideale per un'ampia gamma di applicazioni.

Architettura scalabile

Per soddisfare qualsiasi esigenza di installazione, gli amplificatori DMA sono stati progettati con un’architettura altamente scalabile. Ciascun dispositivo può distribuire fino a 4 canali audio alle unità satellite. Ciò consente agli installatori di aumentare la potenza installata e di creare un’architettura multi-zona. I collegamenti richiedono solamente 1 cavo CAT 5e. Ciascuna unità satellite può essere impostata singolarmente per ricevere i canali desiderati usando i selettori DIP-SWITCH presenti sul pannello posteriore.

Specifiche tecniche

2 X 160 W ​@ 4 OHM OR 320 W @ 70 V (DMA 162)

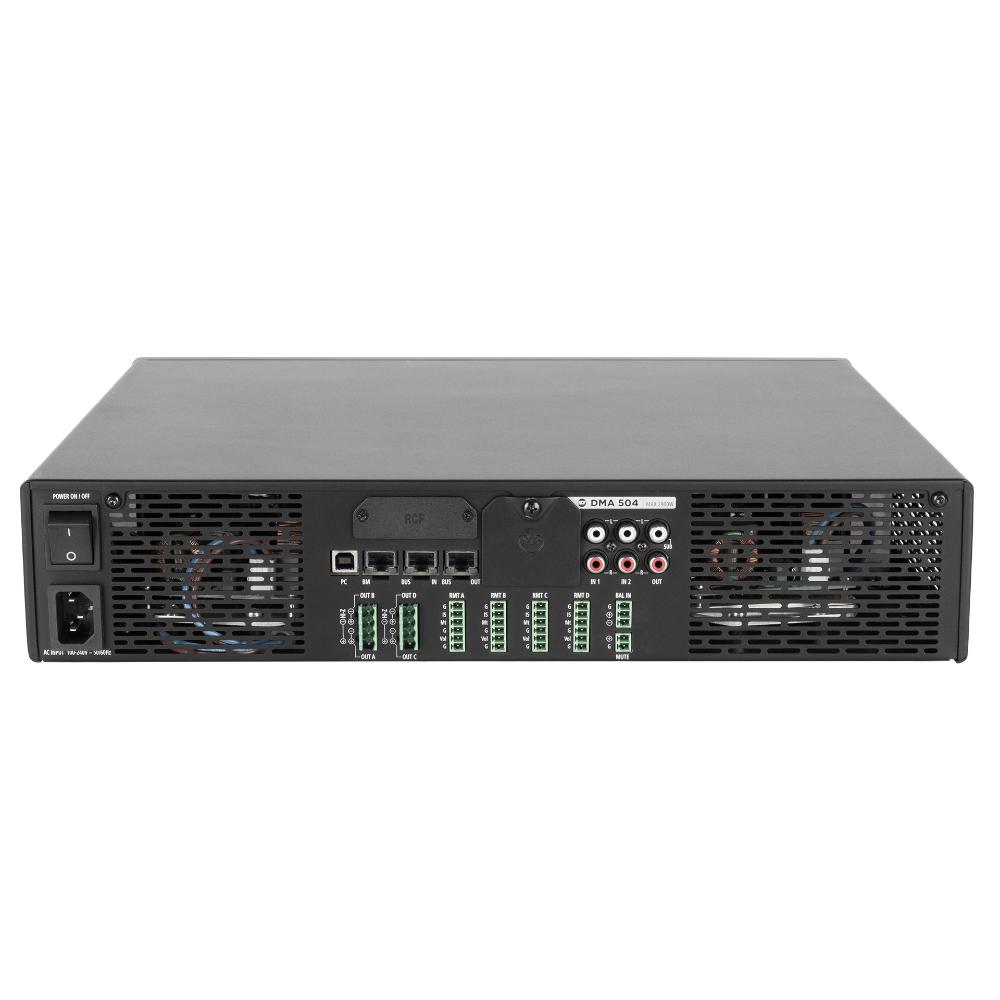

Inputs

  • 2 x LINE STEREO( RCA)
    (1 alternative to AUX IN on the front panel)
  • 1 x MIC/LINE balanced (removable terminal)
  • 1 x PAGING (RJ 45)

Outputs (signal)

  • 1 x STEREO LINE/SUB (RCA)
  • 1 x 4 CHANNELS AUDIO BUS (RJ 45)

Controls

  • 1 x REMOTE MUTE CONTACT
  • 4 x WALL MOUNT REMOTE CONTROLS
  • 1 x CTRL + FIRMWARE UPDATE USB PORT
Responsive Image

Elaborazione del segnale integrata

Dotate di una potente piattaforma DSP, le unità DMA integrano varie tecnologie proprietarie RCF, tra cui FiRPHASE, una tecnologia di filtraggio FiR, e BASS ENHANCER, un sofisticato algoritmo che migliora la percezione delle basse frequenze senza influire sulla potenza d'uscita.



Preset per diffusori

I preset pre-caricati ottimizzano le prestazioni e l’equalizzazione di qualsiasi diffusore RCF, assicurando il classico suono professionale RCF.

Configurazione semplice e flessibile

Le soluzioni RCF Business Music sono pronte all’uso in pochissimi passaggi. Se collegate a un sistema gestito tramite rete RDNet, l’integrazione risulta ancora più veloce.

Responsive Image

RCF RDNet

Controllo via rete e molto altro
RDNet è una robusta rete di gestione e piattaforma di controllo per sistemi audio professionali e installazioni complesse ed estese. Basata su un protocollo di rete proprietario, RDNet offre un controllo intuitivo e il monitoring dettagliato di ogni singolo dispositivo/oggetto connesso al sistema. Ciascun dispositivo dispone di DSP con la possiblità di modificare parametri di oggetti singoli o gruppi o richiamare preset specifici. Un utente può modificare livelli, ritardi, EQ (nonché FiR a fase lineare) e altre impostazioni, incluse configurazioni avanzate per subwoofer. RDNet non è concepita solo per i diffusori: è possibile controllare parametri e routing di molti dispositivi RCF, come matrici digitali o amplificatori.

Esempi di applicazione

Scopri la nostra raccolta di esempi di installazione per gli spazi pubblici più comuni, completi di configurazioni, schemi e liste dei prodotti.
Piccoli negozi
Responsive Image
Grandi punti vendita
Responsive Image
Sale riunioni
Responsive Image
Bar e pub
Responsive Image
Ristoranti
Responsive Image
Club multi zona
Responsive Image
Supermercati
Responsive Image
Centri fitness
Responsive Image
Shopping Center
Responsive Image
Dance Floor
Responsive Image
Live Stage
Responsive Image

Responsive Image

App DMA CONNECT

La app DMA Connect fornisce il controllo wireless degli amplificatori RCF Business Music della Serie DMA. Grazie alle sue funzionalità e all’interfaccia user-friendly, permette di accedere a tutte le impostazioni DMA, come i livelli di ingresso e uscita, gli equalizzatori, il routing, la selezione dei preset per i diffusori, le informazioni sul dispositivo e visualizzare i VU-meter in tempo reale. Sono inoltre disponibili delle impostazioni avanzate per utenti esperti che includono la personalizzazione dei nomi per gli ingressi, le uscite e i dispositivi DMA.
Specifiche tecniche
Specifiche amplificatore
Classe Amplificatore
D
Potenza in uscita (EIAJ 8:32 all channels driven)
4 x 700 W @ 2.7 ohm
4 x 500 W @ 4 ohm
4 x 300 W @ 8 ohm
2 x 1100 W @ 4 ohm (bridge)
2 x 1000 W @ 8 ohm (bridge)
Potenza in uscita @ 70 V
2 x 1000 W @ 70 V
Risposta in Frequenza (-3dB)
20 Hz ÷ 20000 Hz
Distorsione (THD+N) @ 1 kHz a potenza nominale
<0.05 %
Sezione di input
Numero di input totali
5
Bilanciato
2
Sbilanciato
3
Mono
2
Stereo
3
Ingressi Line
3
Input Mic+Line
1
VOX:
Yes
Input di paging
1
Comando di paging
Contact
General Purpose Inputs (GPI)
1
Sezione di output
Numero uscite di segnale
1
Processing
DSP
Yes
Filtri EQ
Yes
FIR
Yes
Compressori
Yes
Controlli di tono
Yes
Filtro passa-alto
80 Hz ÷ 200 Hz
Configurazione e controllo
Preset diffusori RCF
Yes
Protezioni
Raffreddamento:
Forced
Corto Circuito
Yes
Protezione termica
Yes
DC
Yes
Fusibili
Yes
VHF (Very High Frequencies)
Yes
Alimentazione
Voltaggio operativo (V ~ Hz)
90-240 V~ 50/60Hz
Consumo di energia (MAX) (W)
800 W
Conformità agli standard
Standard di sicurezza
CE compliant
Specifiche fisiche
Colore
Black
Montaggio a Rack
19", 2U
Dimensioni
Altezza
96 mm / 3.78 inches
Larghezza
430 mm / 16.93 inches
Profondità
360 mm / 14.17 inches
Peso
6.2 kg / 13.67 lbs
Informazioni di spedizione
Altezza imballaggio
210 mm / 8.27 inches
Larghezza imballaggio
550 mm / 21.65 inches
Profondità imballaggio
470 mm / 18.5 inches
Peso imballaggio
7.6 kg / 16.76 lbs
